Verfasst am: 28.11.2013, 17:15
Titel: Hysterese eines Ventils
|
 |

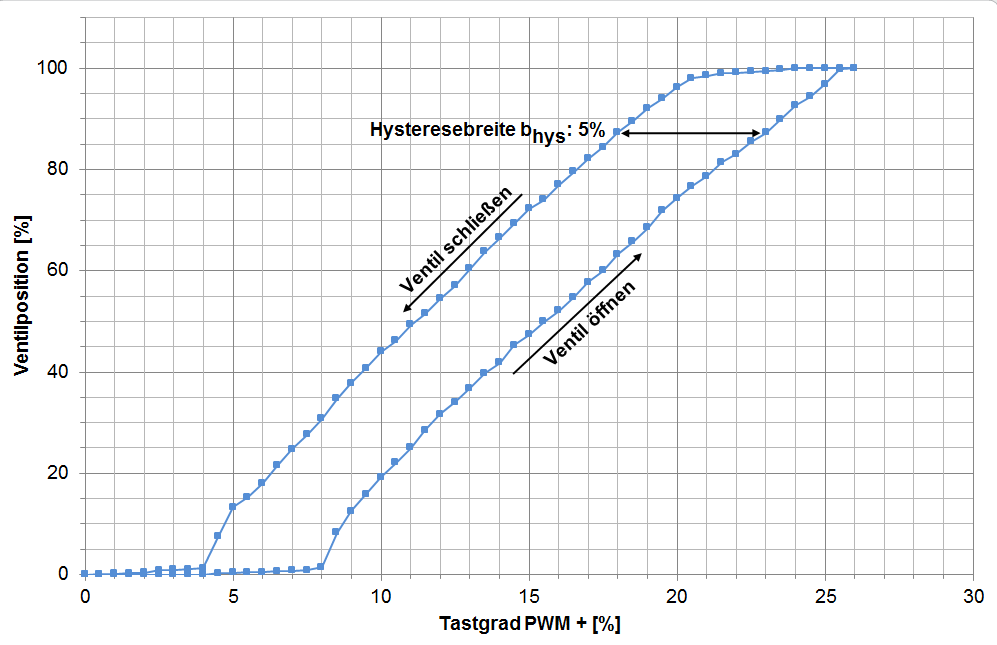

Hallo ich würde gerne die Hysterese eines Ventils in Simulink nachbilden (siehe Foto). Das Ventil wird über PWM angesteuert und in Abhängigkeit vom Tastgrad ergibt sich eine Ventilposition. Außerdem hat das Ventil annähert PT1 verhalten. Wie kann ich dieses Verhalten mit der Hysterese Kombinieren?
Vielen Dank für Eure Unterstützung
| Beschreibung: |
|
Download |
| Dateiname: |
Ventil.PNG |
| Dateigröße: |
43.85 KB |
| Heruntergeladen: |
856 mal |
|
|
|
|
|
|
| Gast_M26 |
Gast
|
|
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 30.11.2013, 12:17
Titel:
|
|
|
Keiner eine Antwort? oder ein kleiner Tipp?
|
|
|
|
| knilumis_baltaM |
Forum-Century
|
|
Beiträge: 241
|
|
|
|
Anmeldedatum: 20.04.12
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 02.12.2013, 11:39
Titel:
|
|
|
Wo genau hast du Probleme bzw. wie kompliziert soll es sein? Einfach mal anfangen. Als erstes kannst du den Verlauf in zwei Look-up Tabellen packen, "öffnen" und "schließen". Breakpoint ist Tastverhältnis, Tabledata die Ventilstellung. Jetzt brauchst du nur eine Variable mit dem Status (gerade am öffnen oder schließen. Den Teil ist bestimmt am einfachsten in einer Matlab Function zu machen. Da kannst du definieren wie vom Status schließen auf öffnen und umgekehrt gewechselt werden kann und sonst je nach Status die Werte aus den Tabellen ausgeben. Danach kannst du anfangen beliebig zu verkomplizieren.
|
|
|
|
| Gast_M26 |
Gast
|
|
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 02.12.2013, 19:44
Titel:
|
|
|
Es kann recht einfach gehalten werden. Mir geht es hauptsächlich um die Nachbildung der Hysterese. Der Kennlinienverlauf muss nicht exakt modelliert werden. Ich habe deinen Vorschlag mal umgesetzt. Allerdings hab ich Probleme beim umschalten der Kennlinie. Da gleicher Tastgrad unterschiedliche Ventilstellungen zufolge hat.
|
|
|
|
| knilumis_baltaM |
Forum-Century
|
|
Beiträge: 241
|
|
|
|
Anmeldedatum: 20.04.12
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 03.12.2013, 09:13
Titel:
|
|
|
Wie wird den zwischen öffnen und schließen umgeschaltet? Geht es immer komplett auf und irgendwann ganz zu oder kann irgendwo beim öffnen auf einmal ein Signal zum schließen kommen? Wie ist das reale verhalten wenn während des öffnens das schließen Signal kommt (oder umgekehrt)? Das es springt ist ja klar, welches Verhalten ist den gewünscht?
|
|
|
|
| Gast_M26 |
Gast
|
|
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 03.12.2013, 09:53
Titel:
|
|
|
Das Ventil kann jederzeit geöffnet oder geschlossen werden. Zwischen schließen und öffnen sollte eine Hysterese von 5% sein.
|
|
|
|
| knilumis_baltaM |
Forum-Century
|
|
Beiträge: 241
|
|
|
|
Anmeldedatum: 20.04.12
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 03.12.2013, 10:14
Titel:
|
|
Wie du es am geschicktesten machst musst du selbst schauen aber ungefähr so sollte es ablaufen:
Wenn das Ventil beim öffnen ist (z. B. Tastgrad 20) , dann übergibst du der Auswertung (z.B. der Matlab Function) die Ventilstellung der Tabelle öffnen (beim Tastgrad 20) und die Ventilstellung der Tabelle schließen beim Tastgrad = aktueller Tastgrad - 5 % (5% verschoben).
Stellst du jetzt eine Änderung von öffnen zu schließen fest, dann ist die Ausgabe die Tabelle schließen Tastgrad 15 ansonsten den anderen Wert ausgeben. Analog beim öffnen. Wie gesagt diese Auswertung kannst du gut in der Matlab Function in case struktur machen. Ein Fall keine Zustandsänderung (öffnen -> öffnen), ein Fall öffnen->schließen und ein Fall schließen->öffnen. Dort kannst du dann das entsprechende setzen des Ausgangs einstellen.
|
|
|
|
|
|
|
