Hysterese in Simulink mit veränderlichen Grenzen |
|
| christian_2 |
Forum-Anfänger
|
 |
Beiträge: 29
|
|
|
|
Anmeldedatum: 16.04.12
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
 |
|
Verfasst am: 15.04.2020, 15:44
Titel: Hysterese in Simulink mit veränderlichen Grenzen
|
 |
Hallo,

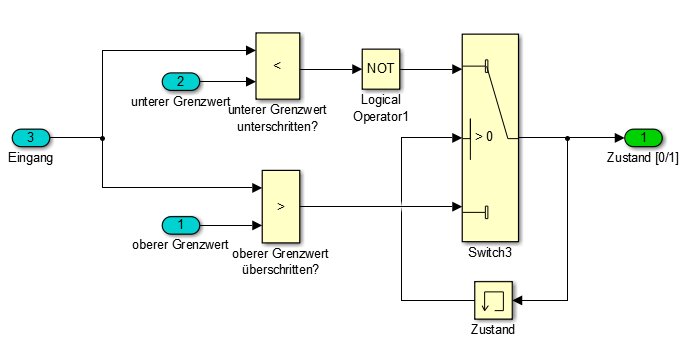

ich brauche eine Hysterese in Simulink mit veränderlichen Grenzen. Ehrlich gesagt, war ich etwas 'iritiert', dass Simulink so einen Block nicht anbietet. Deshalb habe ich mir selbst was zusammengebastelt.
Jetzt frage ich mich, ob man das nicht auch 'eleganter' machen kann. Hat jemand eine Idee?
Danke schon mal im Voraus!
| Beschreibung: |
|
Download |
| Dateiname: |
Hysterese.jpg |
| Dateigröße: |
23.12 KB |
| Heruntergeladen: |
720 mal |
|
|
|
|
|
|
| fabianT |
Forum-Fortgeschrittener
|
|
Beiträge: 84
|
|
|
|
Anmeldedatum: 31.10.18
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 20.04.2020, 08:23
Titel:
|
|
Hi,
ich habe deinen Block jetzt nicht getestet aber wieso suchst du nach einer anderen Modellierungsvariante? Deine Version sieht doch recht übersichtlich aus und wenn die Ergebnisse passen ist doch alles gut.
VG
Fabian
|
|
|
|
| christian_2 |
Themenstarter
Forum-Anfänger
|
|
Beiträge: 29
|
|
|
|
Anmeldedatum: 16.04.12
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 20.04.2020, 08:55
Titel:
|
|
Hallo und Danke erstmal für Deine Antwort!
Ich denke mir einfach, dass schon sehr viele Anwender vor diesem Problem standen (wie ich schon schrieb, hat es mich gewundert, dass es ein solcher Block von Simulink nicht angeboten wird).
Und wenn schon viele vor dem selben Problem standen, gab es dabei bestimmt auch Klügere, die mehr Erfahrung haben als ich und das 'eleganter' gelöst haben (schnellerer Code).
Ich habe schon öfter die Erfahrung gemacht, dass ich bestimmte Probleme relativ umständlich gelöst habe. Funktioniert zwar auch, aber man will sich ja weiterentwickeln
Viele Grüße
|
|
|
|
| fabianT |
Forum-Fortgeschrittener
|
|
Beiträge: 84
|
|
|
|
Anmeldedatum: 31.10.18
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 20.04.2020, 10:14
Titel:
|
|
Hi,
ja, das kann ich schon verstehen. Mir ist auch nicht klar, weshalb es für diesen Block keine Dynamic Variante gibt.
Du könntest an den MathWorks Support eine Email schreiben, damit das entsprechend an die Entwicklung weitergegeben wird.
VG
Fabian
|
|
|
|
| TSgtMalarkey |
Gast
|
|
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 13.11.2020, 09:04
Titel: Hysterese mit Stateflow-Chart
|
|
Moin,

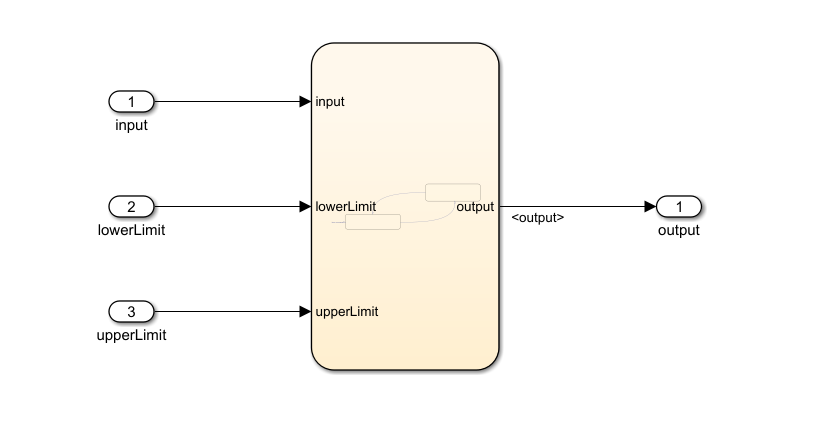

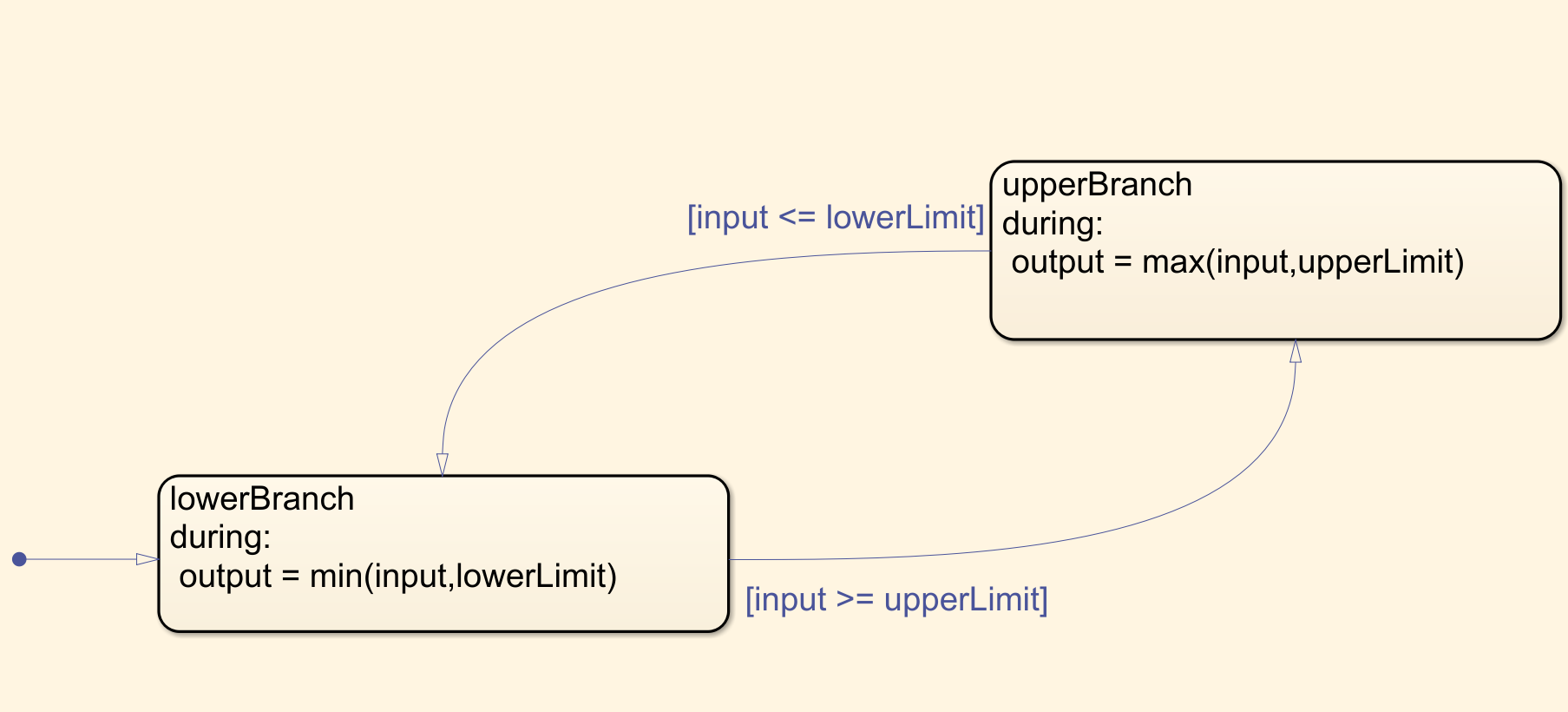

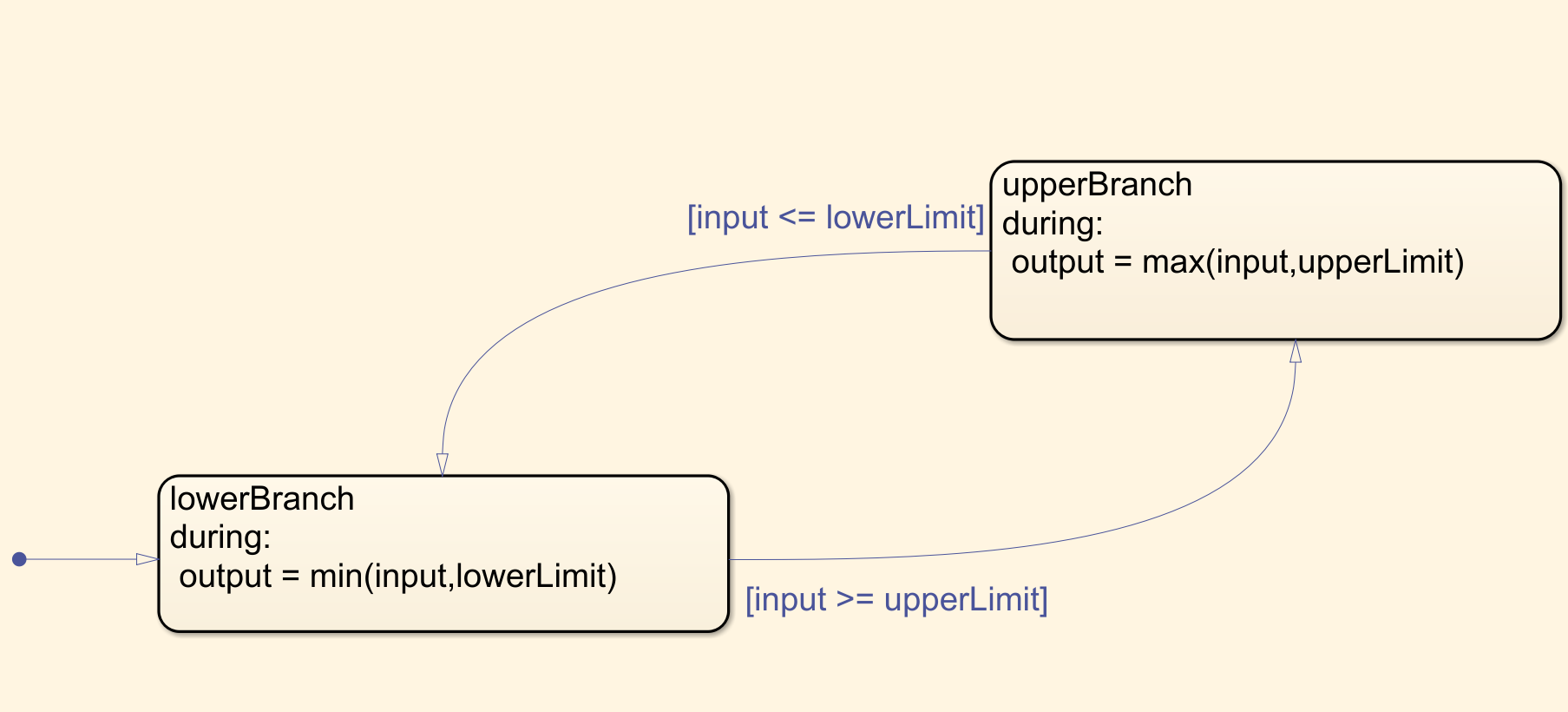

wenn man Stateflow hat, lässt sich ein Hystereverhalten mit dynamischem Grenzen sehr elegant mit einem Chart implementieren. upperLimit und lowerLimit sind die Intervallgrenzen, siehe Screenshot.
Grüße!
| Beschreibung: |
|
Download |
| Dateiname: |
Hysteresis_Chart.PNG |
| Dateigröße: |
20.87 KB |
| Heruntergeladen: |
542 mal |
| Beschreibung: |
|
Download |
| Dateiname: |
Hysteresis.PNG |
| Dateigröße: |
69.44 KB |
| Heruntergeladen: |
513 mal |
|
|
|
|
|
|
|
