Verfasst am: 13.05.2016, 12:47 Titel: imfdincircle() finden von halbkreisen über metric

Hallo ich bin neu hier und hätte eine Frage zu dem Ausgabe Parameter metric der Funktion imfindcircle() bzw. allgemein zu der Funktion.

Der Wert metric gibt ja die Stärke eines Kreises an. Kann man durch diesen Wert unterscheiden ob der gefundene Kreis ein Halbkreis oder ein ganzer Kreis bzw. ein Kreissegment ist?

Das Problem was ich damit lösen wollen würde ist folgendes:
Ich habe eine Kante an welcher eine halbkreisförmige Markierung ausgeschnitten ist.
Diese möchte ich finden.

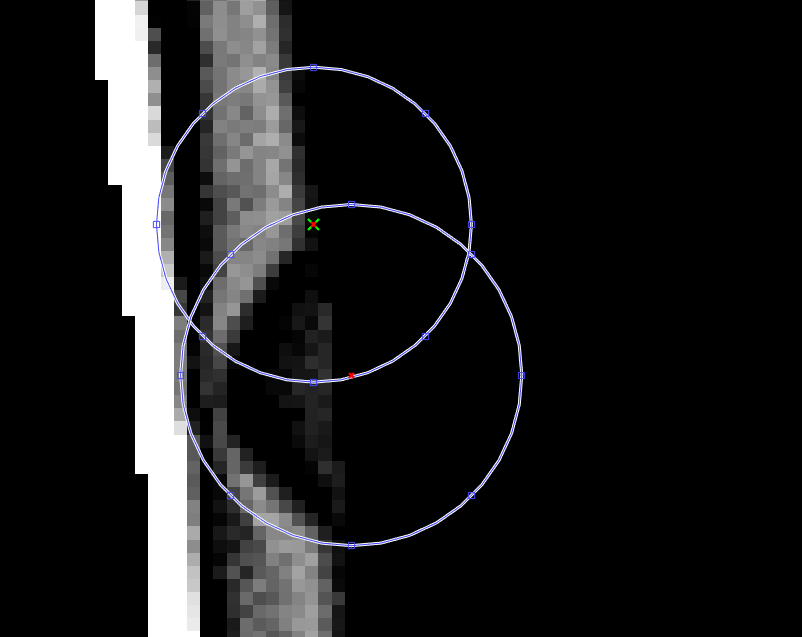

Ich hab mal mein bisheriges Ergebnis angehängt (Image.png)

Der Kreis mit dem grün/rot markierten Mittelpunkt hat eine metric von 0,0677 und der untere Kreis nur 0,0581. Mal abgesehen davon, dass der untere Kreis mit einem meiner Meinung nach zu großen Radius gefunden wird, verstehe ich nicht warum der doch recht deutliche Halbkreis schlechter ist als die Kante daneben.

Mein vereinfachter Code schaut wie folgt aus:

Code:

img =imread('Kante.tif');

[Center, radii ,metric] = imfindcircles(img,[9 14],'Sensitivity',0.98,'objectPolarity','dark','Method','TwoStage');

figure;
imshow(img)
hold on
plot(Center(1,1),Center(1,2),'xg','MarkerSize',10,'LineWidth',2)
plot(Center(:,1),Center(:,2),'xr','MarkerSize',5,'LineWidth',2)
for i=1:size(Center,1)
e=imellipse(gca,[(Center(i,:)-radii(i)) radii(i)*2 radii(i)*2]);
end

Funktion ohne Link?

Die Range der Radien habe ich über imdistline gemessen (~11).

Also zurück zu den Fragen die mich wurmen.
Warum erkennt die Funktion die Kante daneben als stärkeren Kreis als den ausgeschnittenen Halbkreis?
Kann man anhand des metric Wertes auf die Form des Kreises zurück schließen?

Schon mal im vorhinein danke für alle Antworten und sorry für irgendwelche Rechtschreibfehler usw Wink


Beschreibung:

Download

Dateiname:


Dateigröße:

39.94 KB

Heruntergeladen:

449 mal

_________________

Bin neu bitte vergebt mir meine Fehler Wink
