Impulsantwort aus Übertragungsfunktion (Messwerten) mit IFF


schmiederoine
Forum-Newbie

Forum-Newbie

Beiträge: 4
Anmeldedatum: 30.01.12
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 30.01.2012, 13:09     Titel: Impulsantwort aus Übertragungsfunktion (Messwerten) mit IFF
  Antworten mit Zitat
Hallo Zusammen

Hier mein Problem:
ich habe die Übertragungsfunktion von einem Messgerät.
Nun möchte ich die Impulsantwort mit einer IFFT berechnen.
Das Signal soll nur über einen Bereich der Übertragungsfunktion übertragen. Daher nehme ich den gewünschten Teil und fülle den Rest davor / danach mit Null.

Problem ist nun dass eine komplexe Impulsantwort entsteht und ich vermute dass die ganze Impulsantwort falsch ist.

Die Messwerte schauen folgendermaßen aus:
Frequenzvektor_Messung; Real; Imaginär
9.000000000000000E3;-2.649735510349274E-1;-9.077049514461579E-1
2.589977500000000E5;-9.692166447639465E-1;7.714945716422496E-2
5.089955000000000E5;-9.449542164802551E-1;1.673908310716361E-1
…

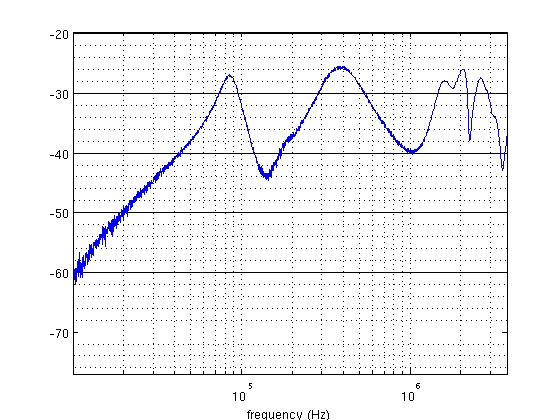

Im Anhang findet ihr noch ein Bild.


Ich vermute ich behandle die Messwerte falsch...

kann mir jemand Helfen??

Vielen Dank
Gruß
Bernd

Code:

% Punkte für IFFT
N = 512
% übertragen von gewünschtem Teil des Spektrums in Vektor H
    H = [];
    for i = 1: length(Frequenzvektor_Messung)
        if Frequenzvektor_Messung(i) > F_start && Frequenzvektor_Messung(i) < F_stop
            H = [H ; H_Messung(i)];
        end
    end

    delta_f = Frequenzvektor_Messung(2)-Frequenzvektor_Messung(1);
    number_zeros = round(F_start/delta_f);
% Vor Messwerten 0 einfügen
    for i = number_zeros:-1:1
        H = [0; H];
    end
% Nach Messwerten 0 einfügen
    for i = length(H):(N/2-1)
        H = [H; 0];
    end

% Negative Frequenzen erstellen
    H = [H; conj(flipud(H(2:(N/2))))];

% IFFT
    h = ifft(H,N);



 Beschreibung:

Download
 Dateiname:  untitled.png
 Dateigröße:  10.14 KB
 Heruntergeladen:  1495 mal
Private Nachricht senden Benutzer-Profile anzeigen


DSP
Forum-Meister

Forum-Meister


Beiträge: 2.117
Anmeldedatum: 28.02.11
Wohnort: ---
Version: R2014b
     Beitrag Verfasst am: 30.01.2012, 15:10     Titel:
  Antworten mit Zitat
Ich habe das jetzt erstmal nur überfolgen...

Gehe richtig in der Annahme, dass du also eine Frequenzantwort des Systems hat (= fouriertransformierte Impulsantwort). Nun führst du quasi eine Bandpassfilterung durch, in dem du niedrige und höhere Frequenzanteile abschneidest? Den Rest füllst du wieder mit Nullen auf und transformierst in den Zeitbereich.

Im Prinzip ist das so richtig...allerdings kann man eine Filterung durch löschen von Frequenzanteile nur bedingt durchführen. Löscht man zu viele Informationen, entsteht das sogenannte Gibbs-Phänomen. Dadurch wirst du vor allem an den Rändern der Impulsantwort gewisse Artefakte sehen. Die fouriertransformierte Impulsantwort ist ja in viele einzelne Sinus und Cosinusschwingungen zerlegt worden (Vorgang der FFT). Wenn man hier nun Sachen weglässt, kommt am Ende ein neuer Verlauf heraus, der nicht mehr viel mit der eigentlichen Impulsantwort zu tun hat.

Ich würde dir vorschlagen, zunächst eine Impulsantwort eines einfachen bekannten Systems (z.B. schwingendes PT2) zu generieren, die FFT davon durchführen und dann deinen Algorithmus darauf testen. So kannst du ganz einfach überprüfen, ob am Ende wieder deine Test-Impulsantwort herauskommt.
Private Nachricht senden Benutzer-Profile anzeigen

schmiederoine
Themenstarter

 Forum-Newbie

Forum-Newbie

Beiträge: 4
Anmeldedatum: 30.01.12
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 30.01.2012, 17:00     Titel:
  Antworten mit Zitat
Hi,

ich habe die Messdaten als S-Parameter (im s2p Format). Daher vermute ich dass das Gerät es mit FFT erzeugt hat.
eingelesen werden sie mit

Code:

data = read(rfdata.data,'xxx.s2p');
...
s_params = extract(data,'S_PARAMETERS',75);
H_Messung = s_params(2,1,:);


Es sollte vor allem die Impulsantwort und zusätzlich ein Bandpass durch das Abschneiden entstehen.

Ist nur noch immer seltsam die Sache mit der komplexen Impulsantwort...

ich werde es morgen mal deinen vorschlag probieren...

Danke
Gruß Bernd
Private Nachricht senden Benutzer-Profile anzeigen

DSP
Forum-Meister

Forum-Meister


Beiträge: 2.117
Anmeldedatum: 28.02.11
Wohnort: ---
Version: R2014b
     Beitrag Verfasst am: 30.01.2012, 17:40     Titel:
  Antworten mit Zitat
Ich empfehle dir die Bandpassfilterung nicht durch Löschen von Freq.anteilen zu machen, sondern mit einem richtigen Filter. Da du ja schon im Freq.raum bist, kannst du die Frequenzantwort deines Systems einfach mit der fouriertransformierten Impulsantwort des Filters multiplizieren. Dies entspricht einer Faltung (= Filterung) im Zeitbereich. Schau dir dazu sonst mal in der Skriptecke den Thread "Window-Sinc-Filter" an. Damit kannst du dir das Filter erstellen und die Faltung im Freq.raum wird auch gezeigt.

Das du am Ende ein komplexen Ergebnis bekommst muss ja nicht unbedingt etwas heißen...evtl kommt das auch durch Rundungsfehler zustande.
Verwende doch mal nur den Realteil und schau dir das Ergenis an.
Code:

% IFFT
    h = real(ifft(H,N));

Private Nachricht senden Benutzer-Profile anzeigen

schmiederoine
Themenstarter

 Forum-Newbie

Forum-Newbie

Beiträge: 4
Anmeldedatum: 30.01.12
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 01.02.2012, 09:07     Titel:
  Antworten mit Zitat
Hi
wer auch ne komplexe antwort bekommt - hier ist die lösung dazu:

Die länge von H und H* muss N/2 - 1 sein
dann gibt es H_ifft = [0; (N/2-1); 0; (N/2-1)]

Gruß

Code:

H_ifft = [0; conj(flipud(H)); 0; H];
h = ifft(H_ifft);

Private Nachricht senden Benutzer-Profile anzeigen

schmiederoine
Themenstarter

 Forum-Newbie

Forum-Newbie

Beiträge: 4
Anmeldedatum: 30.01.12
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 21.02.2012, 09:38     Titel:
  Antworten mit Zitat
oh hab gerade gesehen ich habs hier falsch reingeschrieben
Code:

H_ifft = [0; H; 0; conj(flipud(H))];
h = ifft(H_ifft);


sorry
Private Nachricht senden Benutzer-Profile anzeigen

DSP
Forum-Meister

Forum-Meister


Beiträge: 2.117
Anmeldedatum: 28.02.11
Wohnort: ---
Version: R2014b
     Beitrag Verfasst am: 22.02.2012, 12:14     Titel:
  Antworten mit Zitat
Das ist ja alles richtig...aber kannst du die negativen Effekte, die durch das Löschen von Freq.-teilen entstehen können auch ausschließen?
