In Plot Legende neben Koordinatensystem und DEG in RAD


hf
Forum-Newbie

Forum-Newbie

Beiträge: 5
Anmeldedatum: 19.07.18
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 19.07.2018, 08:37     Titel: In Plot Legende neben Koordinatensystem und DEG in RAD
  Antworten mit Zitat
Guten Tag,

ich bin noch absoluter MATLAB-Anfänger.

1. Für eine Aufgabe lasse ich ein Dreieck A um einen Punkt drehen und lasse dieses und das gedrehte Dreieck B anzeigen. Dies funktioniert bei Pi und bei 2 Pi; bei z.B. 1/4 Pi gibt es Probleme. Warum ist das so? Will mir jemand einen Tip geben, wie ich die Umrechnungsformel von DEG in RAD in meinen Code eingeben kann?

2. Mit welchem Befehl lässt sich die Legende in der Ausgabe NEBEN das Koordinatensystem setzen, wenn ich im Live-Editor arbeite?

Danke im Voraus.

Code:

dreieck = [

    4   8
    3   1
    7   2
            ];

d = [1  1];

winkel = pi;

endergebniss = drehen_um_punkt( dreieck, winkel, d );

x1 = dreieck(:,1);
y1 = dreieck(:,2);

fill(x1, y1, "b");

axis([-15 15 -15 15])

x2 = endergebniss(:,1);
y2 = endergebniss(:,2);

patch(x2, y2, "y");

grid on
title ('Ausgabe')
xlabel ('x');
ylabel ('y');
legend ('Eingabe','Ausgabe')


csvwrite('ergebniss.csv', endergebniss)

Private Nachricht senden Benutzer-Profile anzeigen


J0nas
Forum-Century

Forum-Century

Beiträge: 208
Anmeldedatum: 10.09.15
Wohnort: ---
Version: ab 2016a
     Beitrag Verfasst am: 19.07.2018, 09:07     Titel:
  Antworten mit Zitat
Hallo hf,

Zitat:
Dies funktioniert bei Pi und bei 2 Pi; bei z.B. 1/4 Pi gibt es Probleme. Warum ist das so?

wie sieht denn deine Drehfunktion aus?

Von DEG in RAD kann man mit dem Befehl deg2rad umrechnen.

Willst du die Legende rechts von deinem plot haben geht das zum Beispiel so:

Code:
legend ('Eingabe','Ausgabe','Location','eastoutside')


Grüße
Jonas
_________________

1.) Ask Google & Matlab Documentation
2.) Ask gomatlab.de & Technical Support of MathWorks
3.) Go mad, your problem is unsolvable
Private Nachricht senden Benutzer-Profile anzeigen

hf
Themenstarter

 Forum-Newbie

Forum-Newbie

Beiträge: 5
Anmeldedatum: 19.07.18
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 19.07.2018, 09:12     Titel:
  Antworten mit Zitat
Hi Jonas,

danke für Deine Antwort: Die Legende ist plaziert. Die Funktion sieht so aus:
Code:




function endergebniss = drehen_um_punkt(polygon, winkel, punkt)
% verschieben des Ursprungs auf den Punkt d, das Polygon wird in ein
% "anderes" Koordinatensystem überführt.
verschieben = polygon - punkt;

%zur Drehung gegen den Uhrzeigersinn

drehmatrix = [
    cos(winkel) -sin(winkel)
    sin(winkel) cos(winkel)
];

gedreht = verschieben * drehmatrix;

%Rückkehr in das ursprüngliche Koordinatensystem

endergebniss = gedreht + punkt;

Private Nachricht senden Benutzer-Profile anzeigen

J0nas
Forum-Century

Forum-Century

Beiträge: 208
Anmeldedatum: 10.09.15
Wohnort: ---
Version: ab 2016a
     Beitrag Verfasst am: 19.07.2018, 09:23     Titel:
  Antworten mit Zitat
Hallo hf,

EDIT: Da war etwas Quatsch in meinem Köpfchen unterwegs Laughing

Gruß
Jonas
_________________

1.) Ask Google & Matlab Documentation
2.) Ask gomatlab.de & Technical Support of MathWorks
3.) Go mad, your problem is unsolvable

Zuletzt bearbeitet von J0nas am 19.07.2018, 10:25, insgesamt einmal bearbeitet
Private Nachricht senden Benutzer-Profile anzeigen

hf
Themenstarter

 Forum-Newbie

Forum-Newbie

Beiträge: 5
Anmeldedatum: 19.07.18
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 19.07.2018, 09:32     Titel:
  Antworten mit Zitat
Top Jonas,

ich überlege jetzt, wie ich das mit einer Eingabe in Grad hinbekomme. Muss hierfür hinter

winkel = pi;

deg2rad als funktion ausgeführt werden?

Beste Grüße,

Heiko
Private Nachricht senden Benutzer-Profile anzeigen

J0nas
Forum-Century

Forum-Century

Beiträge: 208
Anmeldedatum: 10.09.15
Wohnort: ---
Version: ab 2016a
     Beitrag Verfasst am: 19.07.2018, 09:33     Titel:
  Antworten mit Zitat
Hallo hf,

Code:

winkel_deg = 90;
winkel = deg2rad(winkel_deg);



Gruß
Jonas
_________________

1.) Ask Google & Matlab Documentation
2.) Ask gomatlab.de & Technical Support of MathWorks
3.) Go mad, your problem is unsolvable
Private Nachricht senden Benutzer-Profile anzeigen

hf
Themenstarter

 Forum-Newbie

Forum-Newbie

Beiträge: 5
Anmeldedatum: 19.07.18
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 19.07.2018, 10:09     Titel:
  Antworten mit Zitat
Hi Jonas,i

ch habe "winkel = pi" auskommentiert und mit Deiner Idee ersetzt.

"index exceeds array bound" , sagt das programm.

letzte Frage: was heißt diese Fehler?

Grüße
Private Nachricht senden Benutzer-Profile anzeigen

Jan S
Moderator

Moderator

Beiträge: 11.057
Anmeldedatum: 08.07.10
Wohnort: Heidelberg
Version: 2009a, 2016b
     Beitrag Verfasst am: 19.07.2018, 12:18     Titel:
  Antworten mit Zitat
Hallo hf,

Bitte poste immer eine Kopie der vollständigen Fehlermeldung und die entsprechenden Code-Zeile. Es ist leichter einen Fehler zu erklären oder zu lösen, wenn man ihn genau kennt und den Code dazu verwenden kann.

"index exceeds array bound" bedeutet, dass Du auf ein Element eines Arrays zugreifst, das nicht existiert:
Code:
x = 1:10;
x(11)  % FEHLER!

Manchmal geschieht dies, wenn man aus Versehen eine Funktion mit einer Variablen überschreibt:
Code:


Das kann man mit dem Debugger heraus finden. Schreibe dies im Command Window:
Code:

Dann lasse den Code nochmal laufen. Wenn er beim Fehler stoppt, teste, was die benutzen Funktionen sind (hiere wäre es jetzt nützlich zu wissen, welche Zeile den Fehler erzeugt...). Vielleicht:
Code:

Ist der oberste Eintrag die gewünschte Funktion oder eine Variable?

Gruß, Jan
Private Nachricht senden Benutzer-Profile anzeigen

hf
Themenstarter

 Forum-Newbie

Forum-Newbie

Beiträge: 5
Anmeldedatum: 19.07.18
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 19.07.2018, 17:42     Titel:
  Antworten mit Zitat
Hi Jonas,

ich schreibe das als .mlx, daraus kann nicht kopiert werden. hinter dieser Zeile steht ein ausrufezeichen:

winkel = deg2rad(winkel_deg);

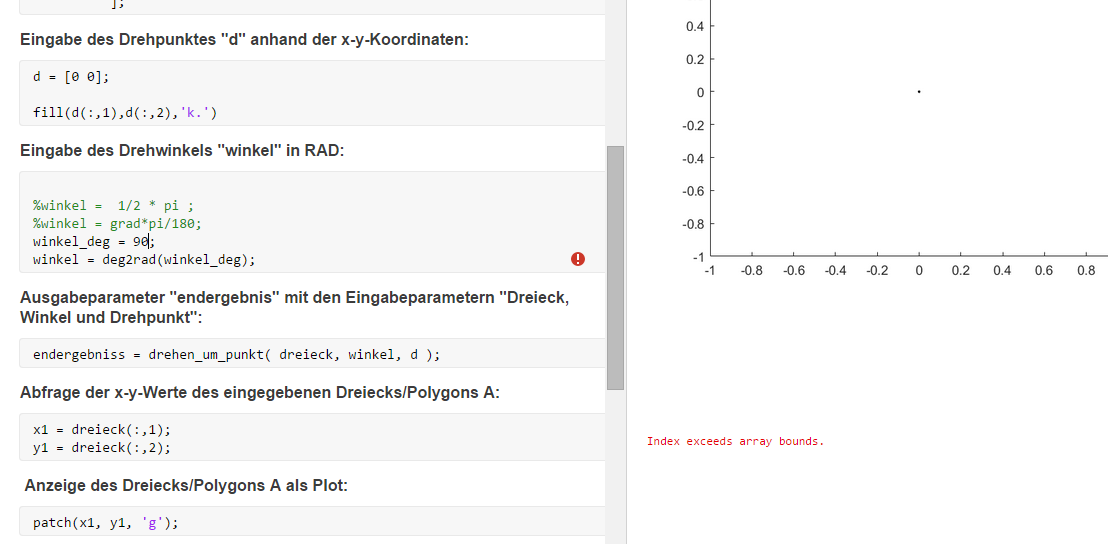

Die info "index exceeds array bouns" steht im plot-fenster. wie gesagt ich arbeite mit .mlx, daraus kann ich den code nicht kopieren. ein screenshot ist unten angehängt. kannst Du den öffnen?

Grüße

 Beschreibung:

Download
 Dateiname:  fehler.PNG
 Dateigröße:  54.19 KB
 Heruntergeladen:  270 mal
 Beschreibung:

Download
 Dateiname:  fehler.PNG
 Dateigröße:  54.19 KB
 Heruntergeladen:  256 mal
