Verfasst am: 23.04.2015, 09:45 Titel: Interpolation in Contourf

Moin,

erstelle Graphiken mit Hilfe von contourf.

Mein Problem ist es das Die Interpolation(wenn es das sein soll) dieser Funktion ziemlich grob ist.

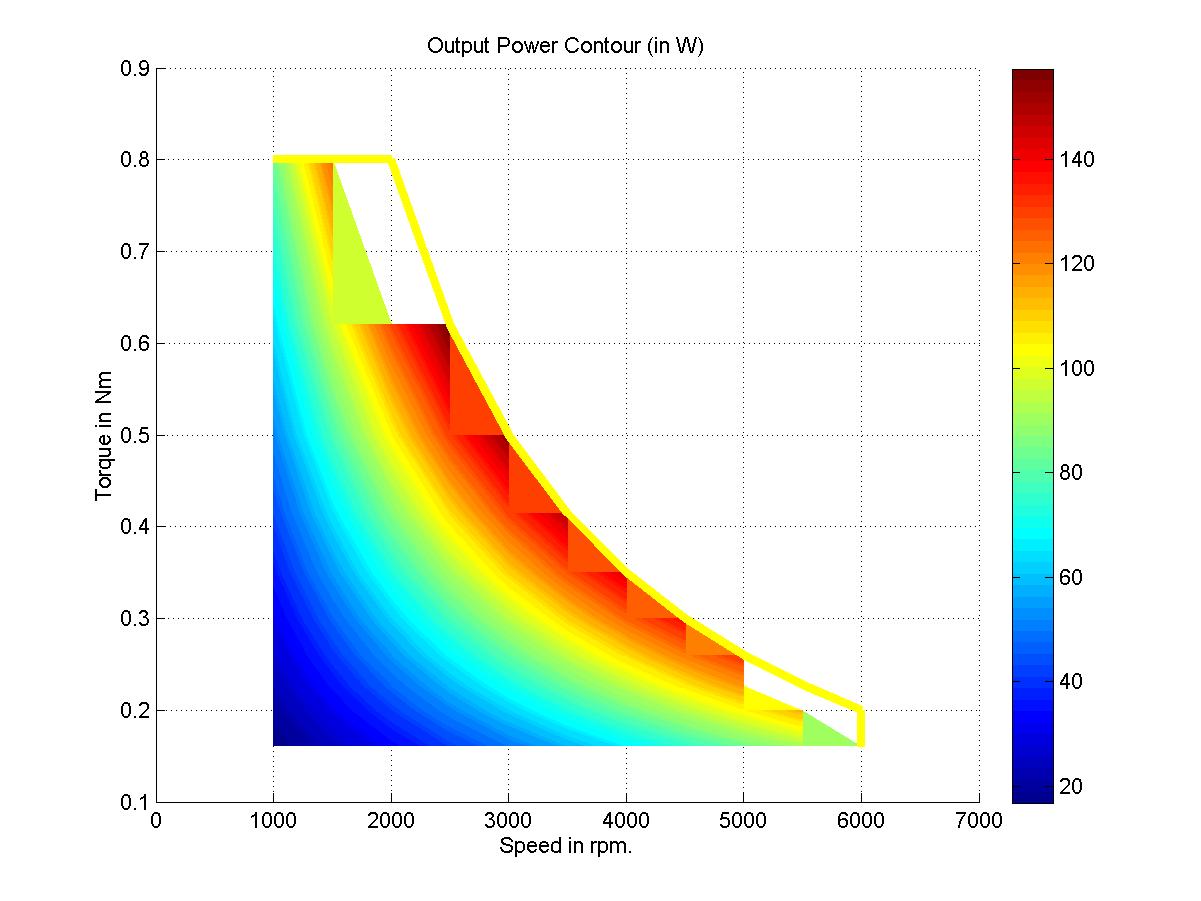

Im Anhang findet ihr ein Beispiel Plot.

Die weißen freien Flächen sind schon richtig so nur die Farbigen dreieckigen Flächen möchte ich gerne "schöner" haben.

Gibt es da eine Möglichkeit wie ich das ansehnlicher hinkriege ?

Danke im Voraus.

Code:

if PoutZ
plot(NDEMary, TDEMary, 'y', 'LineWidth', 4)
xlabel('Speed in rpm.')
ylabel('Torque in Nm')
if GridOnOff
grid on
else
grid off
end
hold on
if isempty(ContourLines)
contourf(rot90(SpeedColumn), rot90(TorqueRow), rot90(PoutMTX),100,'LineColor','none');
else
contourf(rot90(SpeedColumn), rot90(TorqueRow), rot90(PoutMTX),...
ContourLines,'LineColor','none');
end
title('Output Power Contour (in W)')
colorbar; datacursormode on;
hold off
end

Funktion ohne Link?


Beschreibung:

Download

Dateiname:


Dateigröße:

87.72 KB

Heruntergeladen:

368 mal

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 23.04.2015, 12:41 Titel: Re: Interpolation in Contourf

Hallo JaSoIstEs,

Bitte definiere "schöner" und "ansehnlicher" eindeutig.

Gruß, Jan

JaSoIstEs

Themenstarter

Forum-Guru


	Beiträge: 266

	Anmeldedatum: 01.10.12

	Wohnort: Hessen

	Version: 2019b

Verfasst am: 23.04.2015, 14:18 Titel:

Hallo Jan,

danke für die Antwort.

Damit meine ich das diese einfarbigen "Dreiecke" wie der restliche contourf Plot aussehen im Prinzip künstlich mit irgendeiner "Nacharbeitung" ihm mehr Punkte gibt im den Plot an dieser Stelle detaillierter zu machen.

JaSoIstEs

Themenstarter

Forum-Guru


	Beiträge: 266

	Anmeldedatum: 01.10.12

	Wohnort: Hessen

	Version: 2019b

Verfasst am: 24.04.2015, 07:02 Titel:

Moin,

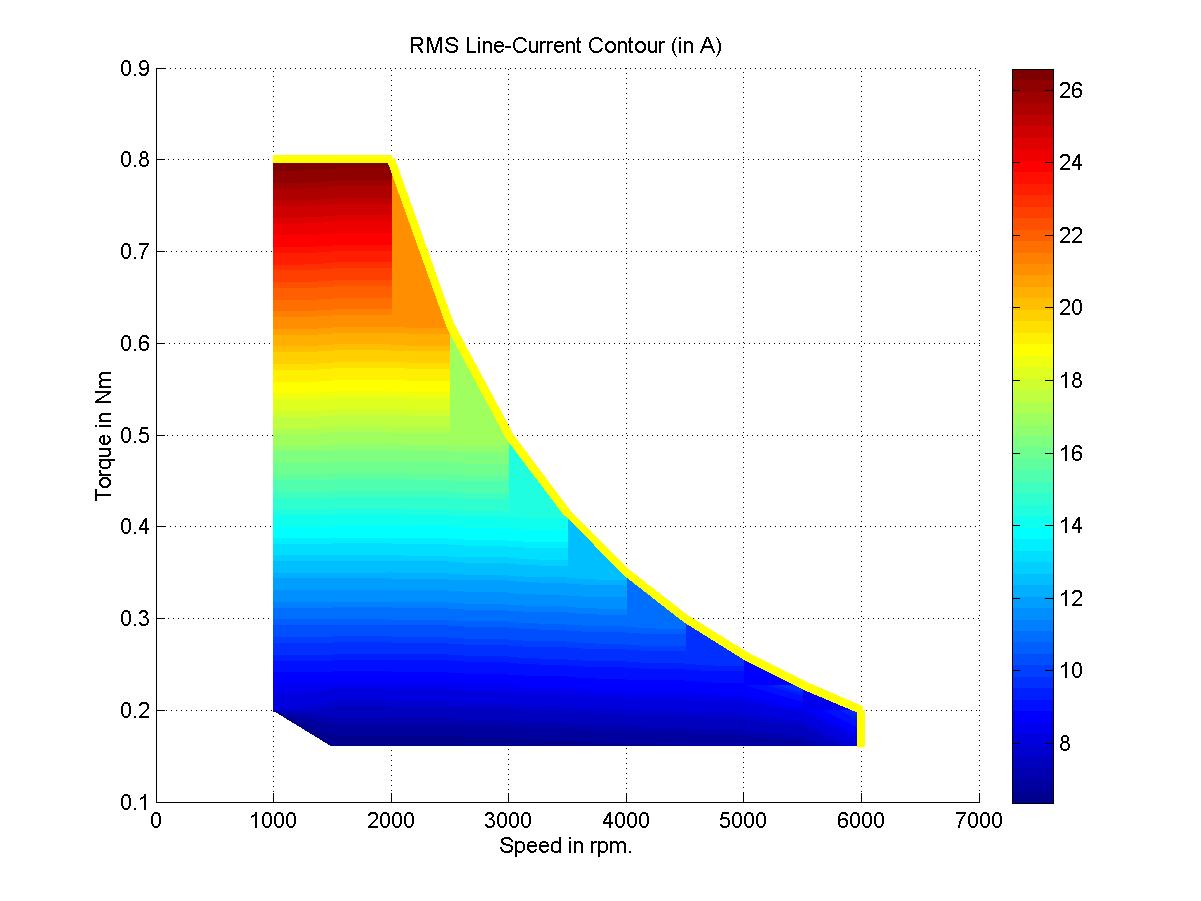

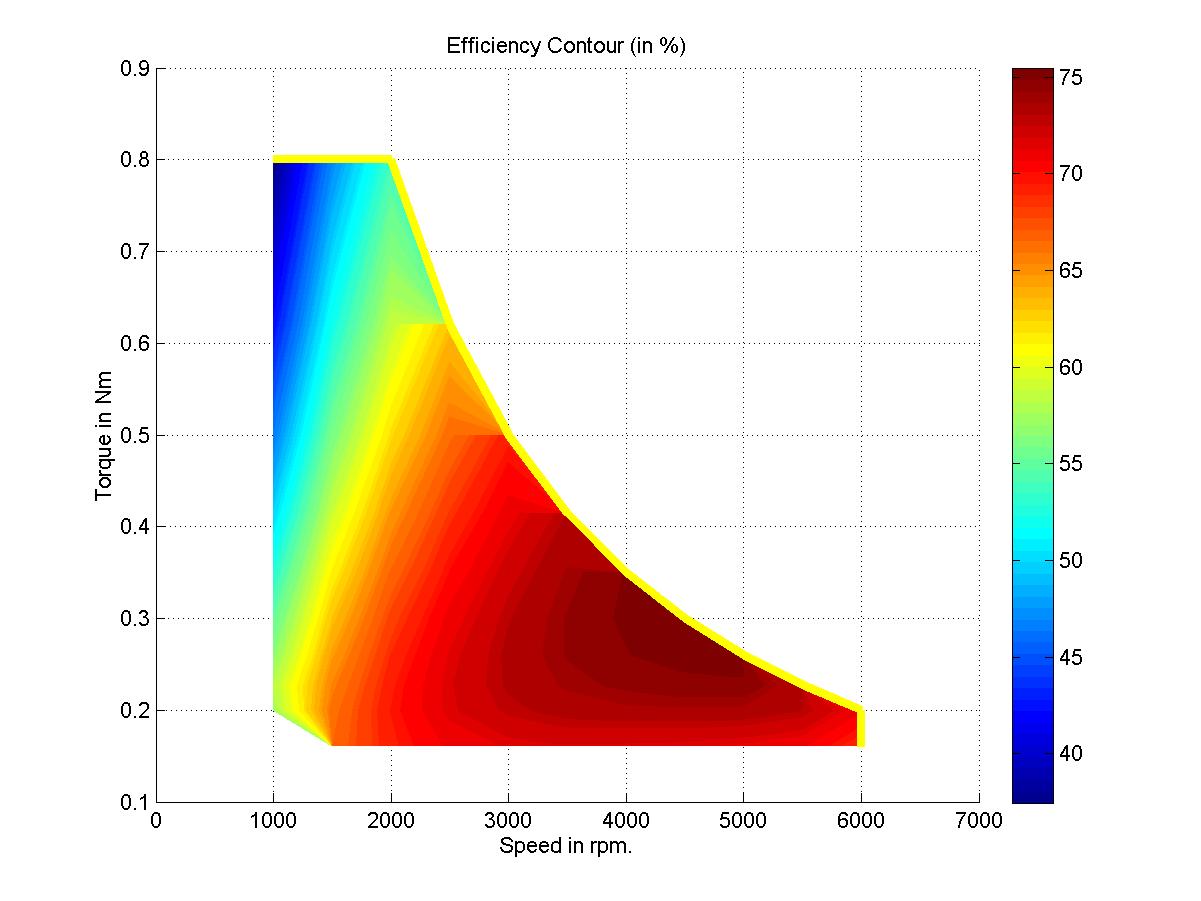

um es nochmal zu verdeutlichen habe ich hier zwei Plots.

Bild1 und Bild2 besitzen die selbe Anzahl an Werten, aber bei Bild1 schafft es contourf die übergange zu den "Dreiecken" "weicher" zu machen.
Hoffe man kann hier genauer erkennen was ich meine.

Wenn ich z.B. das ganze mit pcolor plotte sind anstatt den farbigen Dreiecken weiße Flächen da, weil ich an den Punkten eigentlich gar keine Punkte habe die ich berechnen lasse.


Beschreibung:

Download

Dateiname:


Dateigröße:

84.41 KB

Heruntergeladen:

355 mal


Beschreibung:

Download

Dateiname:


Dateigröße:

84.35 KB

Heruntergeladen:

365 mal
