Titel: Isotherme Expansion
|
 |
Hallo zusammen,
ich bin Neuling im Umgang mit Matlab/Simulink. Ich soll das Volumen eines Zylinders während einer Isothermen Expansion als Funktion der Zeit darstellen. Die Differentilalgleichung dafür habe ich gegeben (s. Anhang)
Die Funktion zur Lösung der DGL habe ich folgendermaßen aufgestellt:
function y=volumen(u)
global V0 m Rs T0 Q_punkt
V=u(1);
y=(Q_punkt/(m*Rs*T0))*(V+V0);
end

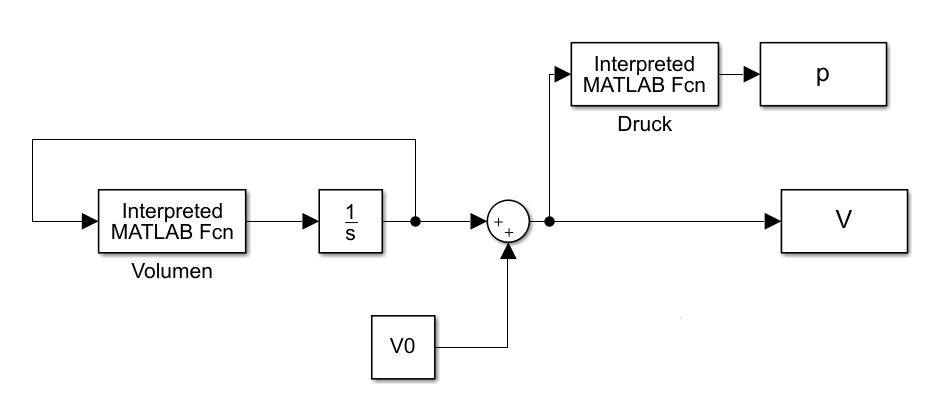

Die Aufgabe soll unter anderem mit Simulink gelöst werden. Einen Screenshot der Steuerung habe ich angehangen.
Ist das so korrekt?
Gruß, Kallyo
| Beschreibung: |
|
Download |
| Dateiname: |
Simulink.jpg |
| Dateigröße: |
32.58 KB |
| Heruntergeladen: |
649 mal |
| Beschreibung: |
|
Download |
| Dateiname: |
DGL.jpg |
| Dateigröße: |
11.1 KB |
| Heruntergeladen: |
608 mal |
|
|
|
|
|
|
| Zoom |
Forum-Newbie
|
|
Beiträge: 1
|
|
|
|
Anmeldedatum: 08.01.20
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 10.01.2020, 10:58
Titel: Volumen
|
|
%Volumen
function y = Volumen(u)
global tau V1 V2
t=u(1);% Zeit
volumen=V1*(1-t/tau) + V2*t/tau;
y=volumen;
end
Hast Du das Programm weiter entwickelt?
|
|
|
|
| fabianT |
Forum-Fortgeschrittener
|
|
Beiträge: 84
|
|
|
|
Anmeldedatum: 31.10.18
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 16.01.2020, 13:44
Titel:
|
|
Hallo,
V0 ist vermutlich der Initialwert des Integrators und kann dort als solcher eingetragen werden.
Ansonsten würde ich die Interpreted ML Fcn Blöcke sein lassen, da diese die MATLAB Engine bei jedem Zeitschritt aufrufen. Verwende lieber die normalen MATLAB Function Blöcke.
VG
Fabian
|
|
|
|
|
|
|
