Kann man x-Werte bei gegebenen y-Werten auswerten lassen?


TesterGraz

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 07.08.2015, 11:50     Titel: Kann man x-Werte bei gegebenen y-Werten auswerten lassen?
  Antworten mit Zitat
Sehr geehrtes Forum,

Wir stehen vor einem kleinen Problem, es müssen nämlich von mehreren Temperatur-Zeit Diagrammen die Differenzen berechnet werden!
Das Aufstellen und Auswerten der Daten ist bis dato mit Hilfe von MIN und MAX keine Schwierigkeit gewesen, jedoch bekommen wir immer nur die y-Werte heraus, benötigen aber für die Berechnung der Länge der Strecke zwischen MIN und MAX auch die x-Werte.
Es würde zwar händisch gehen, wenn man jedes Einzelne immer öffnet und so die Werte abliest, aber wir sind überzeugt, dass es da eine einfachere Lösung gibt. Kennt sich jemand damit aus?

Danke im Voraus

PS: das unten angeführte CSC sind unsere automatisiert eingelesenen Diagramme

Code:
CSC=CSC000OPN01;
subplot(2,1,1)
plot(t5,CSC, 'linewidth',1.5)
title('Skizze gesamt')
xlabel ('sec')
ylabel ('Temp')
grid on
hold on
MIN=min(CSC)
MAX=max(CSC)


DiffTimes=diff(CSC);
DiffTimes=DiffTimes+1;
plot(t5(DiffTimes),CSC(DiffTimes))
DiffTimes=find(diff(CSC));
subplot(2,1,2)
plot(t5(DiffTimes),CSC(DiffTimes),'linewidth',1.5)
title('explicite TempDiff')
xlabel ('sec')
ylabel ('Temp')
grid on



Harald
Forum-Meister

Forum-Meister

Beiträge: 24.495
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 07.08.2015, 12:05     Titel:
  Antworten mit Zitat
Hallo,

zweites Rückgabeargument von min bzw. max zurückholen und als Index für den x-Vektor verwenden?

Code:
[MIN, idx1]=min(CSC);
tMin = t5(idx1);


Grüße,
Harald
Private Nachricht senden Benutzer-Profile anzeigen

TesterGraz

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 07.08.2015, 12:57     Titel:
  Antworten mit Zitat
Danke Harald für den Tipp!

Es kommt noch nicht der gesuchte Wert heraus, aber werde den Ansatz überdenken.

Very Happy

Harald
Forum-Meister

Forum-Meister

Beiträge: 24.495
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 07.08.2015, 13:01     Titel:
  Antworten mit Zitat
Hallo,

was kommt heraus, und was willst du haben?
Am besten anhand eines konkreten Beispiel, bei dem du auch Testdaten zur Verfügung stellst...

Grüße,
Harald
Private Nachricht senden Benutzer-Profile anzeigen

TesterGraz

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 07.08.2015, 13:55     Titel:
  Antworten mit Zitat
ok, also zu dem oben genannten Beispiel, bekomme ich folgende Werte:

MIN = 190

MAX = 219

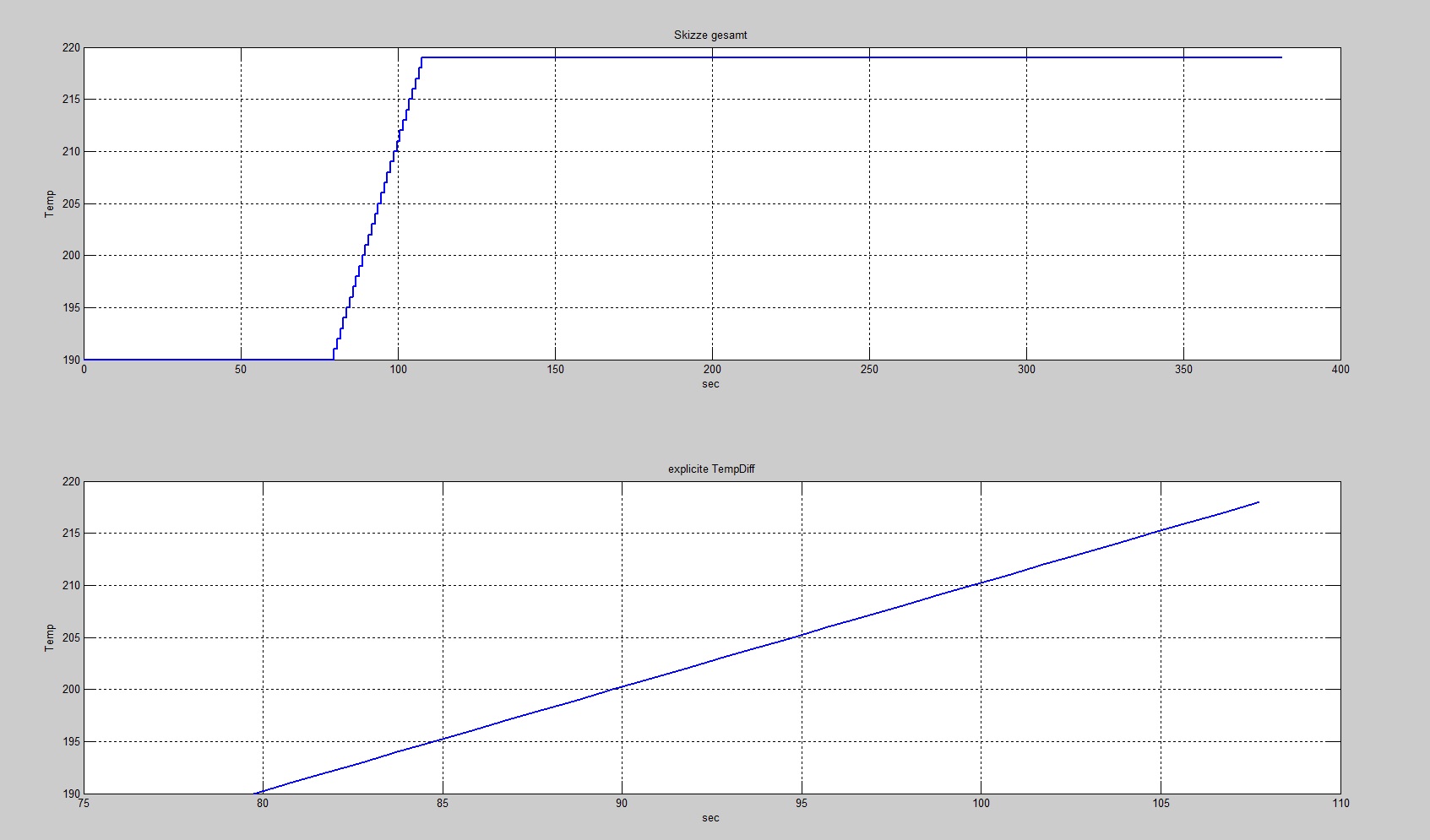

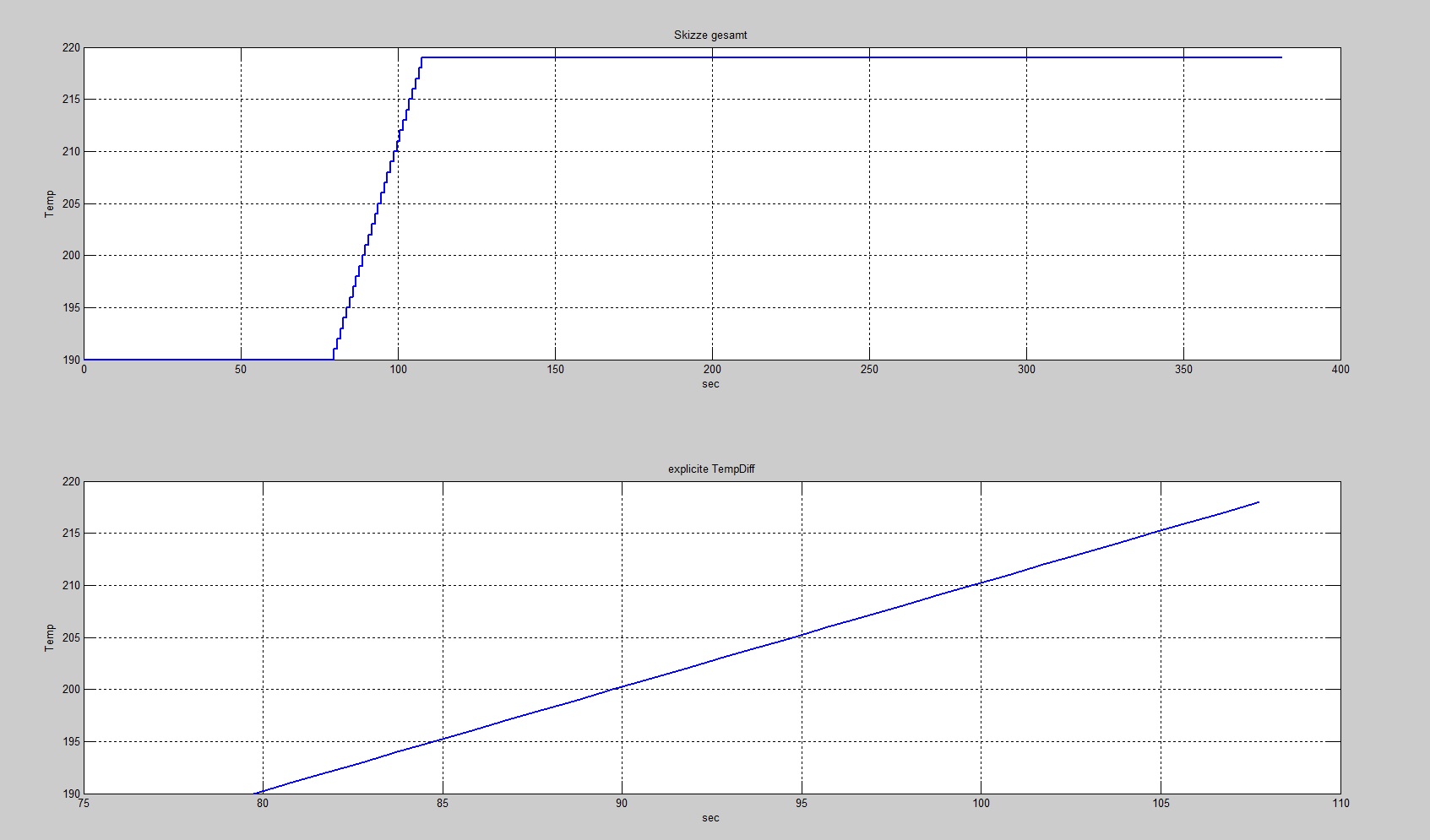

ist auch an der Skizze unten ersichtlich. Die Koordinaten sind folgende:

MIN = (x1/190) wobei x1 = 79,74 (kann man aus dem Koordinatensystem ablesen)

MAX = (x2/219) durch ablesen kommt man auf x2 = 109,2

Ich möchte wissen, wie man diese Werte x1, x2 bekommen kann, ohne sie aus dem Koordinatensystem abzulesen.

Lg

 Beschreibung:

Download
 Dateiname:  figure.jpg
 Dateigröße:  206.51 KB
 Heruntergeladen:  341 mal

Harald
Forum-Meister

Forum-Meister

Beiträge: 24.495
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 07.08.2015, 18:24     Titel:
  Antworten mit Zitat
Hallo,

woher soll MATLAB denn erahnen, zu welchem der vermutlich gleichen Minimalwerte du denn gerne den x-Wert hättest? Wenn du den letzten Wert haben willst, in dem der Minimalwert angenommen wird, dann musst du das schon auch sagen.

Code:
idx = find(CSC == min(CSC), 1, 'last');
t5(idx)


Falls dies nicht funktioniert, bitte die Testdaten zur Verfügung stellen, so dass man das selbst in MATLAB testen kann.

Grüße,
Harald
Private Nachricht senden Benutzer-Profile anzeigen

TesterGraz

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 10.08.2015, 09:59     Titel:
  Antworten mit Zitat
Herzlichen Dank Harald für deine Hilfe!

Es funktioniert genau so, wie ich es mir vorgestellt habe, bekomme so meine gesuchten Werte, bei max eben mit der Änderungen hinten auf 'first' an der Stelle von 'last'!

Vielen vielen Dank!

P.S.: Ich hätte die Daten natürlich gerne hier hergegeben, sind aber Systemkaliebrierungsdaten, die bereits als ausgewertete Daten vorliegen bzw so ausgewertet werden. Also habe ich keinen direkten Zugriff auf diese.
