Verfasst am: 08.11.2016, 11:16
Titel: Kantenerkennung und Winkelmessung
|
 |
| |
 |
 |
Hallo zusammen,

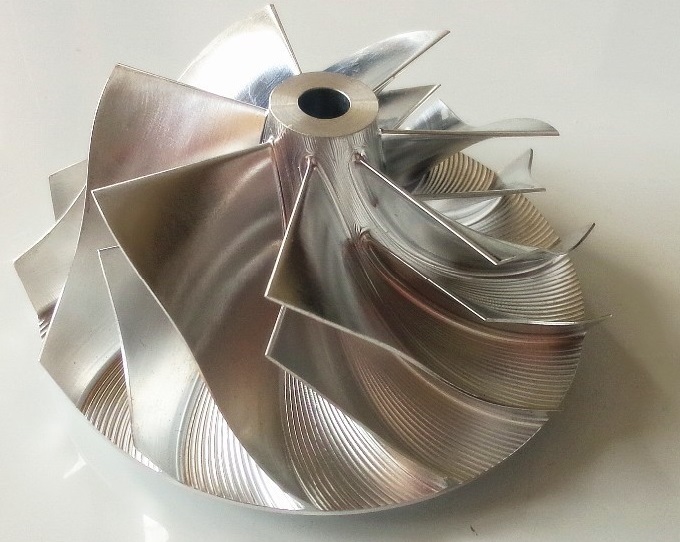

ich habe ein (meiner Meinung nach) recht komplexes Problem. Und zwar habe ich mehrere Bilder von Turbinenrädern (alle ähnlich wie das angehängte). Ich möchte nun diverse geometrische Größen, speziell einige Eingangs- und Ausgangswinkel, aus den Bildern auslesen (im Anhang sind beispielhaft 2 Winkel eingezeichnet). Dafür möchte ich später ein Tool schreiben, mit welchem ich dies automatisieren kann. Momentan probiere ich mich ein bisschen über das Skriptschreiben aus.

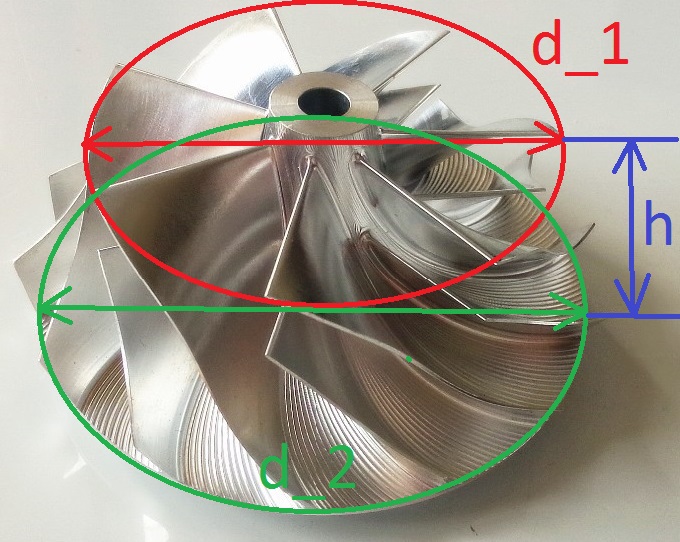

Das Problem ist, dass die Bilder (wie das angehängte) alle verzerrt sind, sprich es existiert keine Aufnahme von oben oder eine Frontalaufnahme. Die einzigen bekannten Größen sind die Durchmesser d_1 und d_2 sowie die Höhe h (siehe bemaßtes Bild im Anhang).
Meine grundlegende Idee war es erst einmal die Kanten der Turbine zu detektieren, Abstände zueinander zu berechnen und dann das Bild zu entzerren.
Allerdings habe ich schon große Probleme die Kanten sauber zu detektieren und dann daraus Linien zu erzeugen. Ich habe mal ein bisschen herumprobiert und bisher kam nur das Skript heraus, was ich hier mal angehängt habe.
Hat jemand Ideen, wie ich das ganze besser lösen kann? Irgendwie stehe ich momentan total auf dem Schlauch und komme nicht weiter. Speziell die verzerrte räumliche Perspektive bereitet mir sehr großes Kopfzerbrechen. Doch für eine Entzerrung benötige ich zuerst einmal erkannte Kanten und deren Abstände zueinander.
Vielen Dank schonmal für eure Hilfe!
| Beschreibung: |
| Skript zur Kantenbestimmung |
|
Download |
| Dateiname: |
Kantenbestimmung.m |
| Dateigröße: |
4.07 KB |
| Heruntergeladen: |
573 mal |
| Beschreibung: |

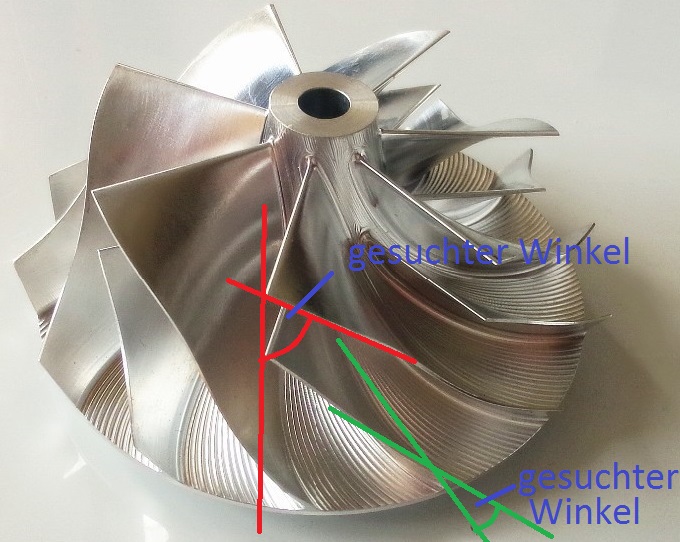

| Gesuchte Winkel an der Turbine |
|
Download |
| Dateiname: |
Gesuchte_Winkel_Turbine.jpg |
| Dateigröße: |
122.86 KB |
| Heruntergeladen: |
533 mal |
| Beschreibung: |
|
Download |
| Dateiname: |
Bemasste_Turbine.jpg |
| Dateigröße: |
136.19 KB |
| Heruntergeladen: |
569 mal |
| Beschreibung: |
|
Download |
| Dateiname: |
Turbine.jpg |
| Dateigröße: |
113.37 KB |
| Heruntergeladen: |
502 mal |
|
|
|
|
|
|
| MatlabErlerner |
Themenstarter
Forum-Century
|
|
Beiträge: 104
|
|
|
|
Anmeldedatum: 26.06.15
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 14.11.2016, 09:13
Titel:
|
|
Hallo zusammen,
hat denn niemand eine Idee für die Lösung meines Problems? Ich bin recht ratlos. Sonst/bisher habt ihr mir immer gute Tipps und Hilfestellungen bei all meinen Matlab-Problemen geben können ...
Grüße
Max
|
|
|
|
| Friidayy |
Forum-Century
|
|
Beiträge: 225
|
|
|
|
Anmeldedatum: 17.12.13
|
|
|
|
Wohnort: ---
|
|
|
|
Version: R2012b
|
|
|
|
|
|
|
Verfasst am: 14.11.2016, 09:22
Titel:
|
|
https://de.wikipedia.org/wiki/Hough-Transformation
Habe mich selber nie damit beschäftigt, aber weiß, dass das ein gäniges Verfahren ist, um Geraden und Kreise in Bildern zu identifizieren, vllt. hilft es dir ja weiter. Zu der Hough Tranformation gibt es auf Youtube auch sehr gute Videos, die das ausführlich erklären.
|
|
|
|
|
|
|
