Kreis zeichnen



Gast1211

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 08.01.2013, 09:00     Titel: Kreis zeichnen
  Antworten mit Zitat
Hallo zusammen,

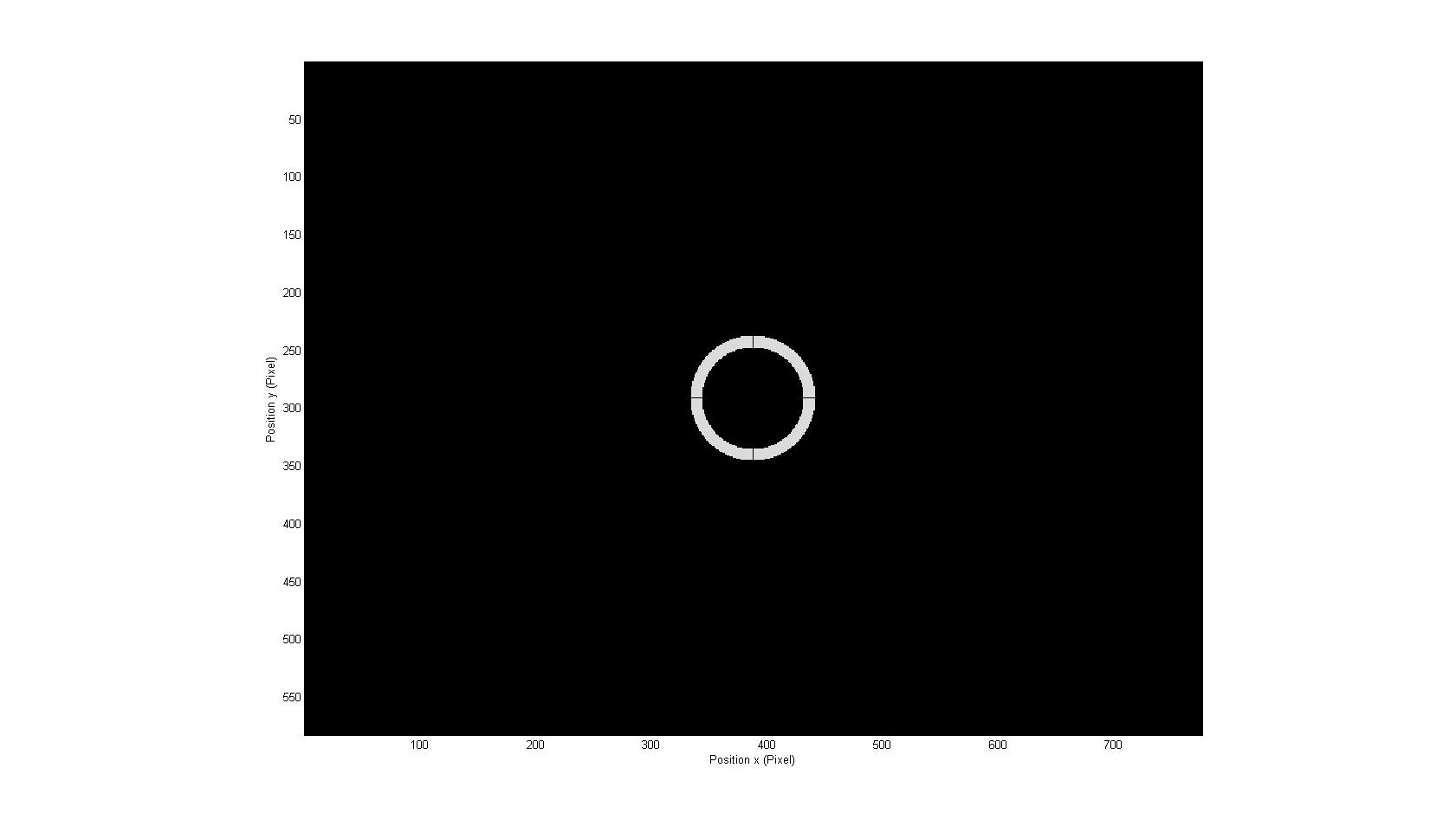

Mit dem untenstehendem Programm zeichne ich einen weißen Kreis in die Mitte eines Bildes mit schwarzem Hintergrund. Meine Frage ist jetzt, wieso Linien im Kreis angezeigt werden? Habe das Bild mit angehängt. Ich habe leider im Internet nichts gefunden das mir helfen kann. Ich hoffe sehr jemand von euch hat eine Idee Very Happy
Vielen Dank im Voraus

Code:

function  [refer_bild_minus]=schaffe_ref_bild_minus(imago,iris_in_pix)
[by bx] = size(imago);
by2=by/2;
bx2=bx/2;

refer_bild=zeros(by,bx);

for i=1:iris_in_pix
    for j=1:iris_in_pix
        r2 = sqrt(i*i+j*j);
        if ((r2>=iris_in_pix-10) && (r2<=iris_in_pix))
            refer_bild(by2+j,bx2+i)=1.0;
            refer_bild(by2-j,bx2+i)=1.0;
            refer_bild(by2+j,bx2-i)=1.0;
            refer_bild(by2-j,bx2-i)=1.0;
        end;
    end;
end;


 Beschreibung:

Download
 Dateiname:  blubb.jpg
 Dateigröße:  42.37 KB
 Heruntergeladen:  747 mal


Jan S
Moderator

Moderator


Beiträge: 11.057
Anmeldedatum: 08.07.10
Wohnort: Heidelberg
Version: 2009a, 2016b
     Beitrag Verfasst am: 08.01.2013, 11:42     Titel: Re: Kreis zeichnen
  Antworten mit Zitat
Hallo,

Du hast nicht gezeigt, wie Du die Grafik erzeugst. Aber genau hier liegt der Schlüssel zum Verständnis, wie es genau angezeigt wird.

Gruß, Jan
Private Nachricht senden Benutzer-Profile anzeigen

Gast1211

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 08.01.2013, 11:51     Titel:
  Antworten mit Zitat
Hi, also mit imread hol ich mir die grafik:
Code:

im = imread('10.bmp');


dann ruf ich die funktion auf:
Code:

durchm = 54;
refer_bild = schaffe_ref_bild_minus(im,durchm);


in der funktion lass ich mir dann das erzeugte bild mit kreis noch ausgeben, das hab ich noch vergessen mit anzufügen:
Code:

figure();imshow(refer_bild_minus);


ich hoffe das hilft Smile
gruß claudia

Hubertus
Forum-Meister

Forum-Meister


Beiträge: 1.034
Anmeldedatum: 08.01.09
Wohnort: Hamburg
Version: ---
     Beitrag Verfasst am: 08.01.2013, 14:12     Titel:
  Antworten mit Zitat
Moin,

mir ist so einiges unklar. Warum erstellst du einen Kreis aus 4 Kreissegmenten (da liegt das Problem) anstatt direkt einen Kreis zu bilden. Sind das Vorgaben? Dann wird ein Bild eingelesen, dass keinen Einfluss auf die nachfolgenden Befehle hat. Das Bild wird zu "zero" - du beschreibst den Hintergrund selber als schwarz.

Du kannst die Lücke mit einem kleinen Trick schließen:

Code:
refer_bild=imclose(refer_bild,strel('disk',4);


Viele Grüße
Hubertus
Private Nachricht senden Benutzer-Profile anzeigen

Gast1211

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 08.01.2013, 14:39     Titel:
  Antworten mit Zitat
Vielen lieben Dank Very Happy es funktioniert!
Ich hab probiert, mit der Hilfe des Forums, einen Kreis zu zeichnen, aber das hat nicht geklappt. Wollt einen Kreis mit rectangle zeichnen, aber das ging irgendwie net, vorallem da ich einen weißen Kreis haben möchte. Ich bin leider totaler Matlab-Anfänger.
Grüße Claudia
