Verfasst am: 16.11.2012, 12:18 Titel: Kreise im Bild finden, Geschwindigkeit erhöhen

hallo zusammen,

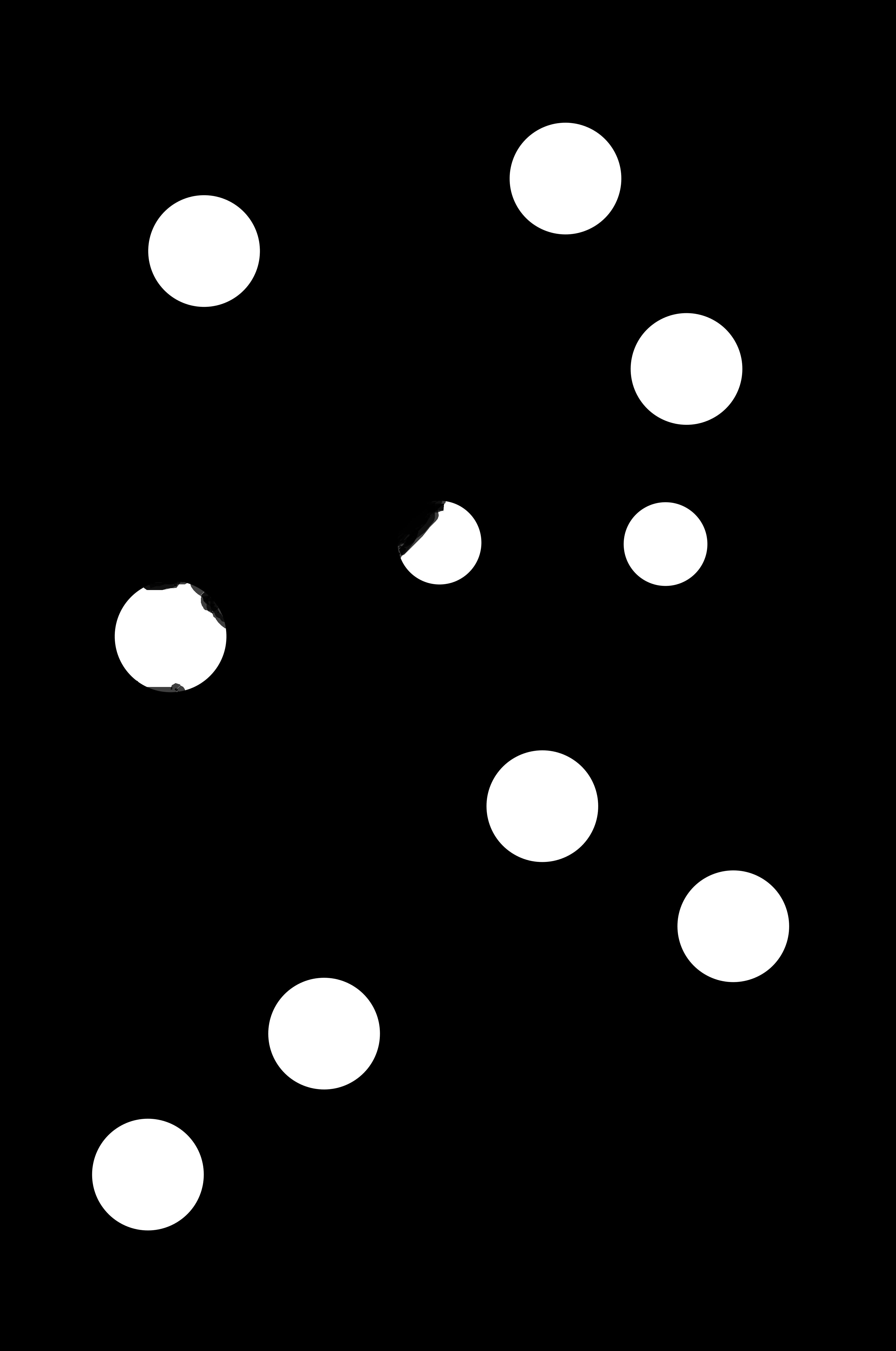

ich möchte in einem Bild Kreis-Paare finden, die Folgende Eigenschaften haben:

- nur Runde Kreise
- Nur Kreise-Paare finden, bei den das Verhältnis= Radius / Abstand der beiden Kreise nahe bei 0.5 ist.

Hab soweit auch schon hinbekommen, möchte aber gern die Geschwindigkeit erhöhen:

Code:

ver=0.5 % Ideal-Verhältnis

anfang=imread('kreise.png');

bild=rgb2gray(anfang); % Grau-stufe
bild=imadjust(bild); % Kontrast erhöhen
bild=im2bw(bild,0.5); % Binarisieren
bild=bwareaopen(bild,30); % Entferne objekte mit weniger als 30 pixel
bild=imclearborder(bild,8); % Alle zusammenhängende Punkte am Rand werden entfernt

daten=regionprops(bild,'Area','Centroid',... % Fläche, Zentrum, Durchmesser, Umfang der Objekte auslesen
'EquivDiameter','Perimeter');

rund_obj=daten(4*pi.*[daten.Area]./[daten.Perimeter].^2 >=0.9); % Nur Kreise nehmen, die rund genug sind.

subplot(1,2,1);
imshow(anfang)

subplot(1,2,2);
imshow(bild);
hold on;

for i=1:length(rund_obj)-1
for j=i+1:length(rund_obj)

m1=rund_obj(i).Centroid;

radius1=rund_obj(i).EquivDiameter/2;

m2=rund_obj(j).Centroid;

radius2=rund_obj(j).EquivDiameter/2;

alpha=atand((m1(2)-m2(2))/(m2(1)-m1(1))); % Winkel um den Abstand auszurechnen

abstand=abs((m2(2)-m1(2))/sind(alpha));

ver1=radius1/diff; % Verhältnis des 1.Kreises zu Abstand

ver2=radius2/diff; % Verhältnis des 2.Kreises zu Abstand

if(abs(ver1-ver)<=0.03 && abs(ver2-ver)<=0.03)

rectangle('Position',[m1(1)-radius1, m1(2)-radius1, 2*radius1,2*radius1], 'EdgeColor','y','LineWidth',1.5); % 1.Kreis wird markiert
rectangle('Position',[m2(1)-radius2, m2(2)-radius2, 2*radius2, 2*radius2],'EdgeColor','y','LineWidth',1.5); % 2.Kreis wird markiert

end
end
end

hold off;

Funktion ohne Link?

Ich hab das über 2 For-Schleifen gelöst, wenn in einem Bild 10 Objekte sind, dann sind das 45 Vergleiche die ich machen muss!
Für den gesammte Berechnung braucht Matlab ca. 2.936s

Ich freue mich auf Eure Vorschläge
skyforce


Beschreibung:

Download

Dateiname:


Dateigröße:

512.18 KB

Heruntergeladen:

936 mal

skyforce

Themenstarter

Forum-Fortgeschrittener


	Beiträge: 82

	Anmeldedatum: 04.09.12

	Wohnort: ---

	Version: ---

Verfasst am: 16.11.2012, 14:43 Titel:

warum braucht Matlab für folgende Zeilen so lang, es sind doch nur einfache Rechnungen:

Code:

m1=rund_obj(i).Centroid;

radius1=rund_obj(i).EquivDiameter/2;

m2=rund_obj(j).Centroid;

radius2=rund_obj(j).EquivDiameter/2;

alpha=atand((m1(2)-m2(2))/(m2(1)-m1(1))); % Winkel um den Abstand auszurechnen

abstand=abs((m2(2)-m1(2))/sind(alpha));

ver1=radius1/diff; % Verhältnis des 1.Kreises zu Abstand

ver2=radius2/diff; % Verhältnis des 2.Kreises zu Abstand

Funktion ohne Link?

Ich hab gerade gemessen, es sind 0.010134 s
