Kreisförmiges Objekt im Bild in Polarkoordinaten darstellen



nikey
Forum-Newbie

Forum-Newbie


Beiträge: 5
Anmeldedatum: 08.06.11
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 09.05.2013, 12:24     Titel: Kreisförmiges Objekt im Bild in Polarkoordinaten darstellen
  Antworten mit Zitat
Hallo zusammen,

ich habe ein MR-Bild (grayscale) mit dem Querschnitt eines Baumes. Also ist das Objekt im Bild relativ kreisförmig.

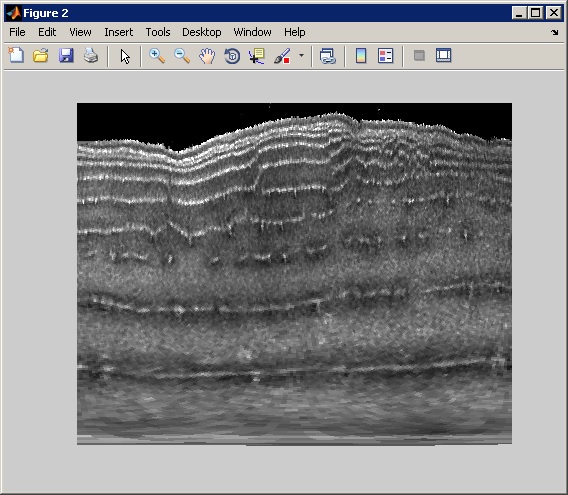

Nun möchte ich dieses Bild in Polarkoordinaten umformen, sodass man den Mittelpunkt auswählt (das klappt) und den Umkreis berechnet und die Daten samplet. Wie das ungefähr aussieht sieht man in dem angehängten Bild.
Der dazugehörige Code sieht folgendermaßen aus:

Code:

[r c] = size(img);
[X Y] = meshgrid(1:c,1:r);
[theta rho] = cart2pol(X-centroid(1), Y-centroid(2));

warp(theta, rho, zeros(size(theta)), img);

view(2), axis ([0 pi 0 200]), axis xy, axis off


Ich denke, dass sieht eigentlich schon gar nicht verkeht aus, nur gebe ich jetzt die 200 manuell vor und ja auch nur beim Plotten.
Außerdem möchte ich das als Image (als zweidimensionales Array) haben, sodass ich darauf weitere Operationen ausführen kann. Außerdem werden jetzt alle Koordinaten in Polarkoordinaten umgewandelt aber ich möchte halt eigentlich nur im Radius des kleinsten Umkreises, sodass die x-Achse der Pixellänge des kleinsten Umkreises entspricht und die y-Achse der Pixellänge des Radius. Der Bereich soll verlustfrei dargestellt werden, sodass man es theoretisch auch wieder zurück transformieren kann.
Ich hoffe mein Problem ist einigermaßen verständlich und es kann mir jemand weiterhelfen.

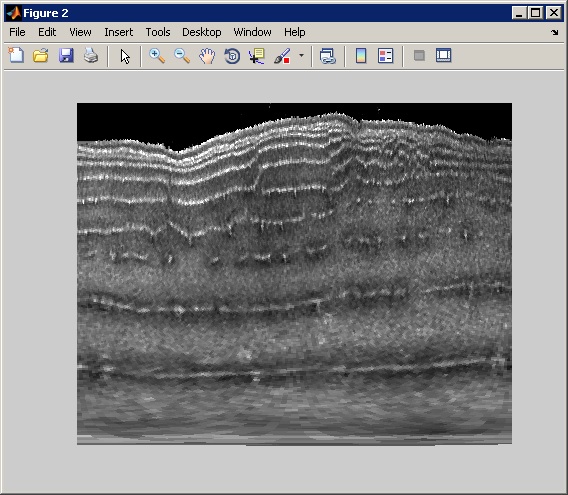

Image in Polarkoordinaten.jpg
 Beschreibung:

Download
 Dateiname:  Image in Polarkoordinaten.jpg
 Dateigröße:  92.42 KB
 Heruntergeladen:  914 mal
Private Nachricht senden Benutzer-Profile anzeigen


Ajax
Forum-Century

Forum-Century


Beiträge: 176
Anmeldedatum: 09.09.10
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 10.05.2013, 08:42     Titel:
  Antworten mit Zitat
Hallo,
leider verstehe ich dein Problem nicht ganz.
Du hast ein MR-Bild eines Baumstammes und willst die Jahresringe bestimmen (also deren Radius und Mittelpunkt). Stimmt das? Falls ja, könntest du es evtl. relativ einfach mit der Hough-Transformation lösen. Ich kann dir gerne dazu mehr Informationen geben, falls das bei deinem Problem weiterhilft.
mfg
Ajax
Private Nachricht senden Benutzer-Profile anzeigen

nikey
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 5
Anmeldedatum: 08.06.11
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 13.05.2013, 07:16     Titel:
  Antworten mit Zitat
Ja darauf soll es hinauslaufen, hier wollte ich aber einfach nur eine Umwandlung in Polarkoordinaten, sodass man einen Mittelpunkt im Bild vorgibt und von dem mit einem festgelegten Radius, dass Bild verlustfrei in Polarkoordinaten darstellt.
Mittlerweile sieht mein Code jetzt so aus und entspricht dem, was ich haben wollte.

Code:

[r,c]=size(image);
% centroid ist beliebliger Punkt im Bild
radius = floor(min([centroid(1),centroid(2),r-centroid(1),c-centroid(2)]));
perimeter = floor(2*pi*radius);
angle = 2*pi;

cx = centroid(1);
cy = centroid(2);

pcimg = zeros(radius,perimeter);
i     = 1;
for r=0:radius-1
    j = 1;
    for a=0:angle/perimeter :angle
        n = floor(cy+round(r*sin(a)));
        m = floor(cx+round(r*cos(a)));
        pcimg(i,j) = image(n,m);
        j = j + 1;
    end
    i = i + 1;
end

Private Nachricht senden Benutzer-Profile anzeigen
