Verfasst am: 16.12.2015, 17:47 Titel: Kurve aus logarithmischem Diagramm in Werte umwandeln

Hallo Zusammen,

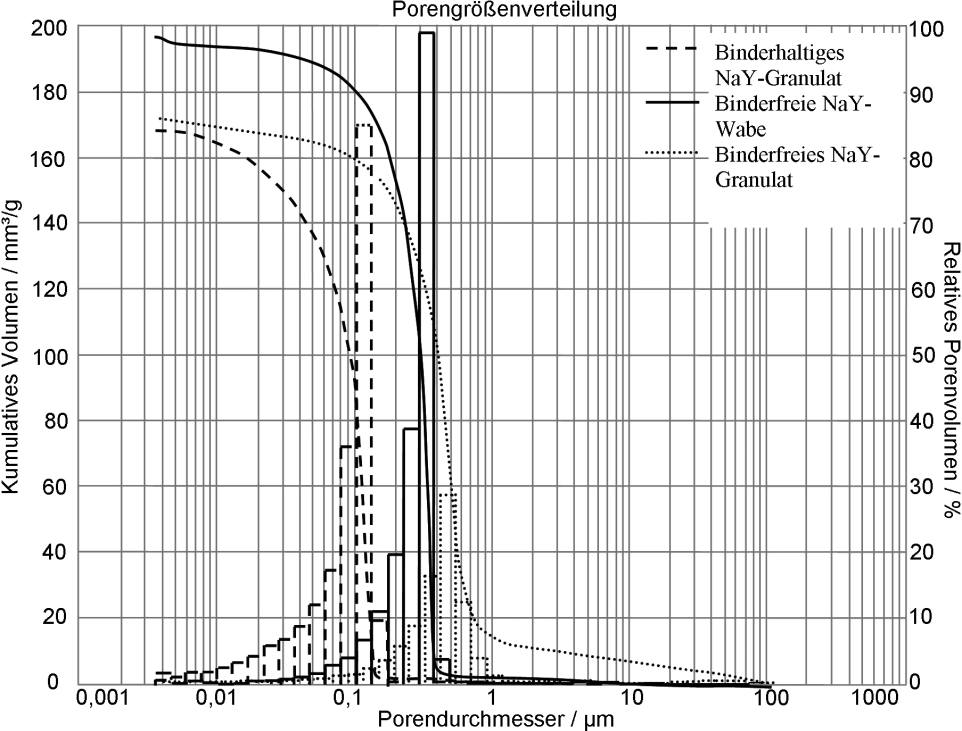

Ich würde gerne Kurven von einem Diagramm, welche als bmp oder jpg-Datei vorliegen in x- und y- KOrrdinaten exportieren. Ich bin schon fündig geworden, wie man die Koordinaten "absteckt", aber mein Problem ist, dass ich auf der Abszisse (x-Achse) eine logarithmische Auftragung habe. (s. Bildanhang)
Ich habe es jetzt bisher so ausprobiert:

Code:

imread(Quecksilberintrusionskurven_Schumann.bmp);
imshow(A);
[x,y] = ginput; % Koordinaten auswählen. 1. Ursprung, 2. Ende Abszisse, 3. Ende Ordinate
TXTfile1=fopen('NaY.txt','a+');

for a=1:82 % Daten in TXT-file schreiben
fprintf(TXTfile1,'%.2f %.2f\n',x(a,1),y(a,1));
end
fclose all;

Funktion ohne Link?

Funktioniert soweit gut. Dadurch habe ich schonmal die 'Rohdaten' als Textfile.

Bei den ersten drei Punkten habe ich die zentralen Achsenpunkte (Ursprung: 0/0,001, Ende Abszisse: 10000/0; Ende der y-Achse: 200/0) und die restlichen sind Punkte auf der Kurve, die ich digitalisieren möchte, ausgewählt.
Generell würde ich jetzt so weiter vorgehen, dass ich die Koordinaten des Ursprungs von allen Koordinaten abziehen würde und bei der Ordinate die Werte auf die 200 Maximalwert skalieren werde.

Wo ich noch nicht weiß, wie ich vorgehen soll, ist die "Umwandlung" der x-Werte in logarithmische Skalierung. Hat jemand vielleicht eine Idee wie ich das machen könnte?

Vielen Dank schonmal!
