Kurve mit Simulink zeichnen



YakobVater

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 30.05.2011, 08:56     Titel: Kurve mit Simulink zeichnen
  Antworten mit Zitat
Hallo,

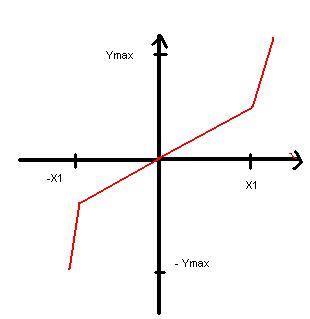

habe keine große Erfahrung mit matlab/Simulink und habe versucht diese Kurve zu zeichnen ,habe leider bis jetzt nicht geschaft.
Kann mir bitte jemand dabei helfen ??

 Beschreibung:

Download
 Dateiname:  kurve.JPG
 Dateigröße:  8.16 KB
 Heruntergeladen:  948 mal
 Beschreibung:

Download
 Dateiname:  kurve.JPG
 Dateigröße:  8.16 KB
 Heruntergeladen:  785 mal


mawi
Forum-Century

Forum-Century


Beiträge: 106
Anmeldedatum: 14.04.11
Wohnort: Stuttgart
Version: ---
     Beitrag Verfasst am: 30.05.2011, 10:31     Titel:
  Antworten mit Zitat
Hallo,

die Kurve kann man ja eigentlich als Nichtlinearität betrachten. Durch eine Überlagerung einer normalen Geraden und einer"DeadZone" kannst du so eine Kurve darstellen.

Hoffe ich konnte dir damit helfen.

Deadzone.mdl
 Beschreibung:
Beispielmodell

Download
 Dateiname:  Deadzone.mdl
 Dateigröße:  38.7 KB
 Heruntergeladen:  573 mal
Private Nachricht senden Benutzer-Profile anzeigen

YakobVater

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 30.05.2011, 12:06     Titel:
  Antworten mit Zitat
Hi,

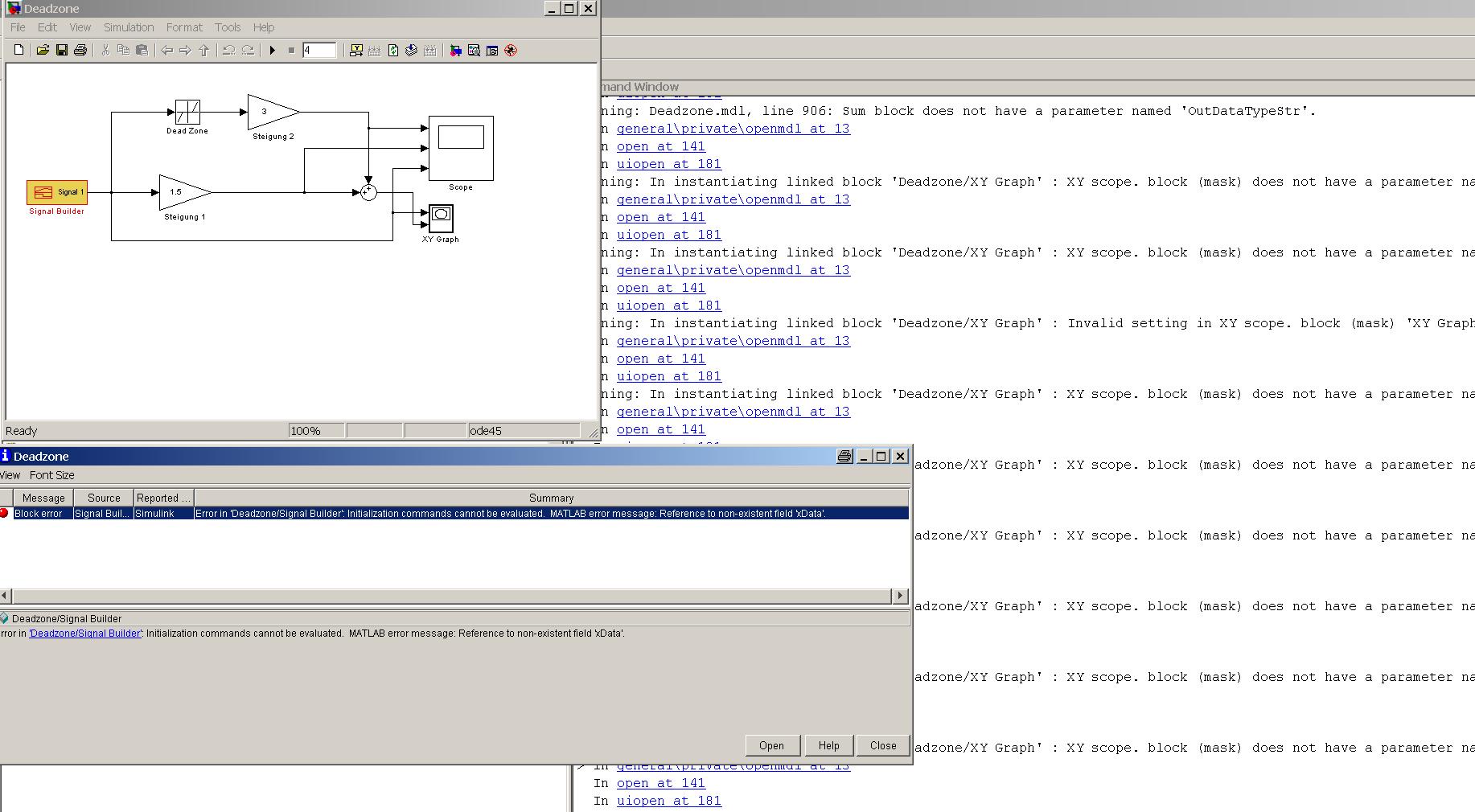

Danke für die schnelle Antwort,aber ich erhalte eine Fehlermeldung beim Ausführen.
hat's bei dir geklappt??

 Beschreibung:

Download
 Dateiname:  fehler.JPG
 Dateigröße:  211.81 KB
 Heruntergeladen:  696 mal

mawi
Forum-Century

Forum-Century


Beiträge: 106
Anmeldedatum: 14.04.11
Wohnort: Stuttgart
Version: ---
     Beitrag Verfasst am: 30.05.2011, 13:05     Titel:
  Antworten mit Zitat
komisch, bei mir läuft es...

Hast du eine ältere Matlab Version? Das Modell wurde mit R2010a erstellt.

Ist aber nicht schlimm, kannst den Signal Builder auch selbst einstellen.
Simulationszeit ist ja 4s. Habe dort einfach eine Gerade von -1.5 bei 0s bis 1.5 bei 4s erstellt. Dies wird ja dann später die x-Achse des XY Graph.
Steigung 1 ist die Steigung der Ursprungsgerade und Steigung 2 wird ausserhalb der Deadzone auf Steigung 1 Addiert.
Da kannst jetzt mit der Deadzone, den Steigungen und dem Signal Builder dein gewünschtes Signal selbst zusammenbasteln.
Private Nachricht senden Benutzer-Profile anzeigen

YakobVater

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 30.05.2011, 14:54     Titel:
  Antworten mit Zitat
Hallo,
Ja ,ich habe eine ältere Version , könnte es daran liegen.
habe jetzt die Kurve bekommen aber mit einer Gerade die ich gar nicht sehen will,weiiss du vielleicht wie ich die weg krige.
ich will auch dass Y ein maximal Wert nicht überschreitet , darf ich das machen ??
und Vielen Vielen Dank

 Beschreibung:

Download
 Dateiname:  kurve.JPG
 Dateigröße:  8.16 KB
 Heruntergeladen:  699 mal

YakobVater

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 30.05.2011, 15:00     Titel: noch mdl file
  Antworten mit Zitat
anbei mein mdl File

Deadzone.mdl
 Beschreibung:

Download
 Dateiname:  Deadzone.mdl
 Dateigröße:  30.22 KB
 Heruntergeladen:  516 mal

mawi
Forum-Century

Forum-Century


Beiträge: 106
Anmeldedatum: 14.04.11
Wohnort: Stuttgart
Version: ---
     Beitrag Verfasst am: 30.05.2011, 15:12     Titel:
  Antworten mit Zitat
Kann sein das das an der alten Version von matlab liegt.
Die Begrenzung kannst du mit dem Block "Saturation" machen.
Das mit der Geraden die du nicht sehen willst versteh ich nicht ganz...
Private Nachricht senden Benutzer-Profile anzeigen

YakobVater

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 30.05.2011, 15:35     Titel:
  Antworten mit Zitat
ich hab's jetzt irgendwie richtig bekommen, danke.
habe net gut verstanden wie das Signal in "Signal Builder"erzeugt werden...
aber hat's jetzt geklappt Danke sehr.
noch eine kleine Frage, ich hätte diese Kennlinie-Signal als Eingang in einem anderen Block ,also ich brauche die Y-Werte als Eingang in den nächsten block...
Geht das ??...

mawi
Forum-Century

Forum-Century


Beiträge: 106
Anmeldedatum: 14.04.11
Wohnort: Stuttgart
Version: ---
     Beitrag Verfasst am: 30.05.2011, 16:11     Titel:
  Antworten mit Zitat
Wenn ich dich richtig verstanden habe ja...
Du kannst das Signal der y-Achse ja jetzt einfach weiter geben.
Private Nachricht senden Benutzer-Profile anzeigen

YakobVater

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 31.05.2011, 09:08     Titel:
  Antworten mit Zitat
Hi,
ich möchte mich nochmals ganz herzlich bei dir für deine Unterstützung bedanken.

YakobVater

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 01.06.2011, 14:47     Titel: mdl mit m-file verknüpfen
  Antworten mit Zitat
Hi,

in meinem mdl file habe ich variablen die ich vom m-file ändern will ,habe mit [t]=sim('mdl-Name'); hat's aber net geklappt
kann mir bitte jemand helfen?...

mawi
Forum-Century

Forum-Century


Beiträge: 106
Anmeldedatum: 14.04.11
Wohnort: Stuttgart
Version: ---
     Beitrag Verfasst am: 01.06.2011, 19:44     Titel:
  Antworten mit Zitat
Hi,

verstehe deine Frage nicht ganz. Willst du
a)in einem m-file mit berechneten Werten aus dem Simulinkmodell weiterrechnen oder
b) während einer Simulinksimulation Werte durch ein m-file ändern und wieder in die Simulation zurückgeben.

Oder was ganz anderes.^^

zu a): Du kannst die Simulation mit sim('mdl-name') starten

Variablen kannst du entweder mit dem Block "To Workspace" übergeben oder mit: Rechtsklick auf Signalleitung, Signal Properties, Log Data Signal

zu b): Während der Simulation können Berechnungen mit geschriebenem Code mit den Blöcken "S-Function", "Embedded Matlab Function" o.ä. druchgeführt werden.

Hoffe das hilft, sonst stelle die Frage nochmal genauer.
Private Nachricht senden Benutzer-Profile anzeigen

YakobVater

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 06.06.2011, 10:02     Titel:
  Antworten mit Zitat
Frage geklärt...
Danke

aber jetzt will ich aus einem Signal "A"
ein Signal "A" geht in eine digitale strecke PT1 rein.
Also PT1 im z-bereich ist :
G(z)=Kp*z/z-exp(-T/t)
habe kein block der dafür geeignet ist...
wie kann ich dann eine digitale PT1 darstellen ??
