Verfasst am: 24.02.2016, 09:10 Titel: Label Position reset oder auto modus?

Hallo goMatlab Forum,

ich habe ein Problem mit den label Position bei einem 3D Plot mit rotate3d = on. Die Labels, also x-,y-,zlabel und title, werden beim Start der GUI erzeugt. Bei 2D Plots nutze ich nur die label handles um den Text anzupassen.

Code:

% axes labels
set(hTitle,'String','title label text')
set(hXLabel,'String','xlabel text')
set(hYLabel,'String','ylabel text')
set(hZLabel,'String','zlabel text')

Funktion ohne Link?

Farben und Schriftformatierung wurden schon an anderer Stelle gesetzt.

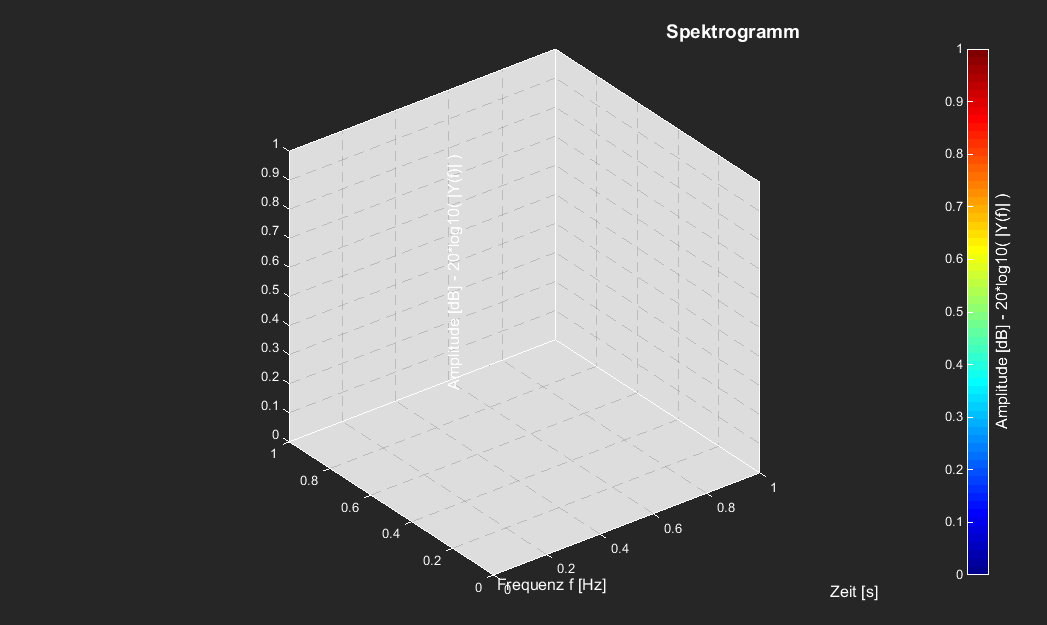

Allerdings führt das bei einem 3D Plot mit rotate3d = on zu falschen Label Positionen (siehe Bild). Bei diesem Beispiel werden die Label Positionen natürlich korrekt gesetzt.

Code:

figure(1)
axh = gca;
surf(axh,1:100,1:100,randn(100,100))

title(axh,'title')
xlabel(axh,'xlabel')
ylabel(axh,'ylabel')
zlabel(axh,'zlabel')

axis(axh,'vis3d')

% enable Rotation of 3D plot
rotate3d on

Funktion ohne Link?

Da ich aber in der Plotfunktion nicht jedesmal alle Label Eigenschaften setzen möchte, wenn für meine verschiedenen 2D Plots nur der Text geändert werden muss, habe ich es für die 3D Darstellung mit einem delete
der label handles versucht und sie dann wie im Beispiel oben neu anzulegen. Allerdings bleibt die Position falsch.

Gibt es eine Möglichkeit die label Position zu reseten bzw. auf eine auto modus zu setzen?

Vielen Dank schon mal für eure Hilfe!

Gruß DSP


Beschreibung:

Download

Dateiname:


Dateigröße:

44.67 KB

Heruntergeladen:

338 mal

DSP

Themenstarter

Forum-Meister


	Beiträge: 2.117

	Anmeldedatum: 28.02.11

	Wohnort: ---

	Version: R2014b

Verfasst am: 24.02.2016, 10:37 Titel:

Noch ein Nachtrag:

Die Labels sind noch in der richtigen Position bis zum Befehl:

Code:

axis(axh,'vis3d')

Funktion ohne Link?

Hierdurch werden die axes Proportionen geändert aber die Label Positionen nicht an die neuen Proportionen angepasst.

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 24.02.2016, 10:57 Titel:

Hallo DSP,

das klingt nach einem Bug. Welche Matlab Version ist betroffen?

Wenn axis(axh,'vis3d') das Problem auslöst, kannst Du es weglassen und die gewünschten Features manuell einstellen?

Gruß, Jan

DSP

Themenstarter

Forum-Meister


	Beiträge: 2.117

	Anmeldedatum: 28.02.11

	Wohnort: ---

	Version: R2014b

Verfasst am: 24.02.2016, 11:16 Titel:

Ich habe die Ursache gefunden.

Die Units der labels müssen auf data gesetzt werden, waren aber als normalized definiert. Dann werden die label Positionen auch entsprechend der axis Einstellung geändert.
