Lücken in fill()-Grafik bei Koordinaten-Plot |
|
| shnouzbert |
Forum-Newbie
|
 |
Beiträge: 2
|
|
|
|
Anmeldedatum: 09.08.17
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
 |
|
Verfasst am: 09.08.2017, 17:59
Titel: Lücken in fill()-Grafik bei Koordinaten-Plot
|
 |
Hallo Matlab-Community,
für ein Projekt plotte ich Deutschland auf Landkreisebene anhand von Koordinaten. Die Landkreise werden mit einer for-Schleife abgelaufen und je nach einem zugeordneten Wert mit Hilfe von fill() eingefärbt.
Hierbei entstehen jedoch vereinzelt Flächen innerhalb der Landkreiskoordinaten, welche nicht eingefärbt werden. Plottet man die Koordinaten mit Hilfen von plot(...'.') ergeben sich aber Flächen, die durch Punkte gleichmäßig begrenzt sind (keine Koordinaten innerhalb der Flächen).
Was mache ich falsch? Kann es sein, dass die Koordinaten nicht in der "richtigen" Reihenfolge aufgeführt sind? Muss ich die Koordinaten ordnen oder gibt es Alternativen zu fill()?

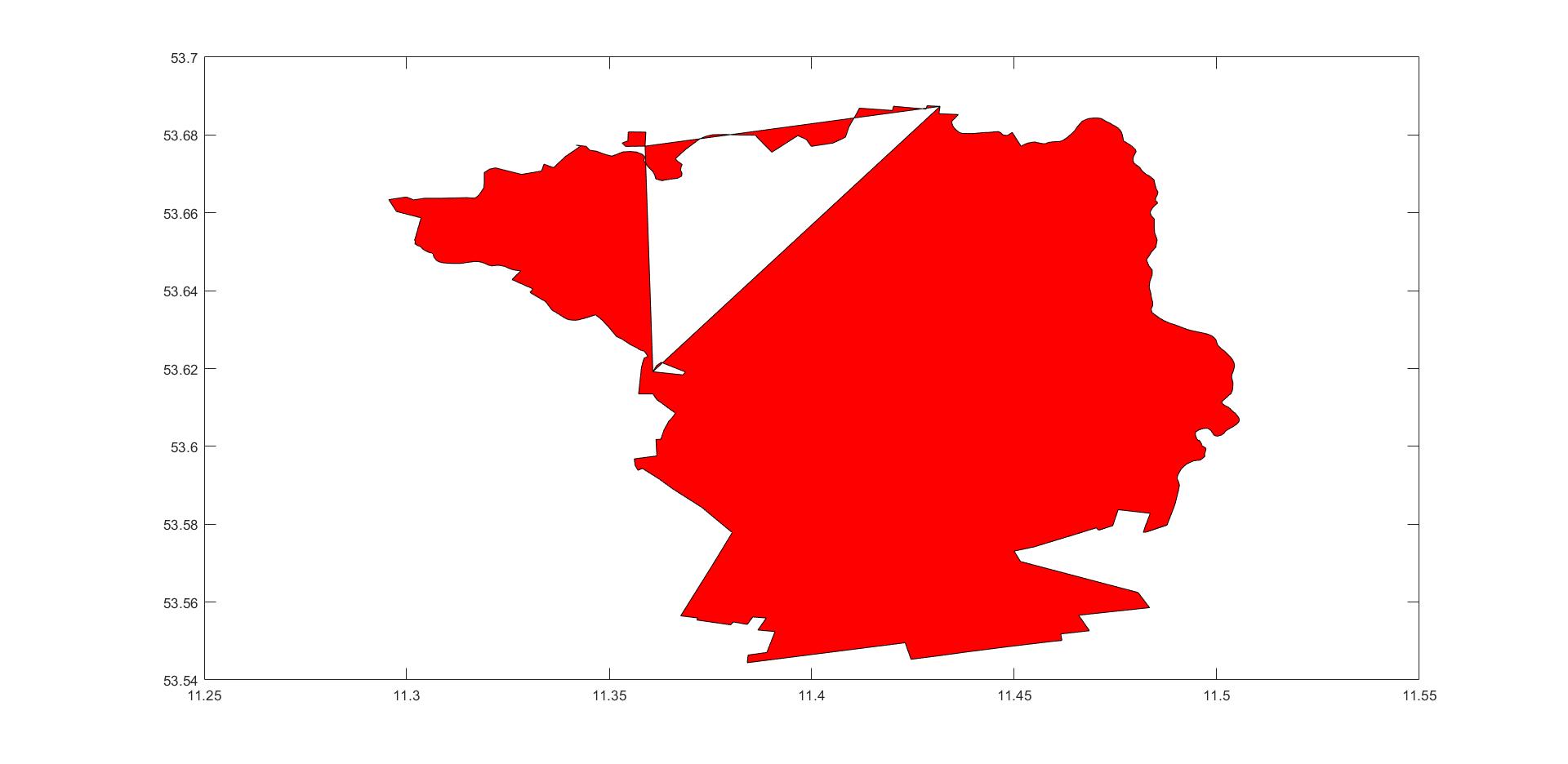

Anbei ein Abschnitt einer Grafik mit Lücken
| Beschreibung: |
|
Download |
| Dateiname: |
Grafik mit Lücken.jpg |
| Dateigröße: |
27.24 KB |
| Heruntergeladen: |
414 mal |
_________________
MfG shnouzbert
|
|
|
|
|
|
| Jan S |
Moderator
|
|
Beiträge: 11.057
|
|
|
|
Anmeldedatum: 08.07.10
|
|
|
|
Wohnort: Heidelberg
|
|
|
|
Version: 2009a, 2016b
|
|
|
|
|
|
|
Verfasst am: 11.08.2017, 22:45
Titel: Re: Lücken in fill()-Grafik bei Koordinaten-Plot
|
|
Hallo shnouzbert,
Versuche es mal mit
plot
und zeichne nicht die einzelnen Punkte, sondern die Verbindungs-Linie. Dann siehst Du sofort, ob die Reihenfolge der Punkte nicht stimmt.
Gruß, Jan
|
|
|
|
| shnouzbert |
Themenstarter
Forum-Newbie
|
|
Beiträge: 2
|
|
|
|
Anmeldedatum: 09.08.17
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 14.08.2017, 16:24
Titel:
|
|

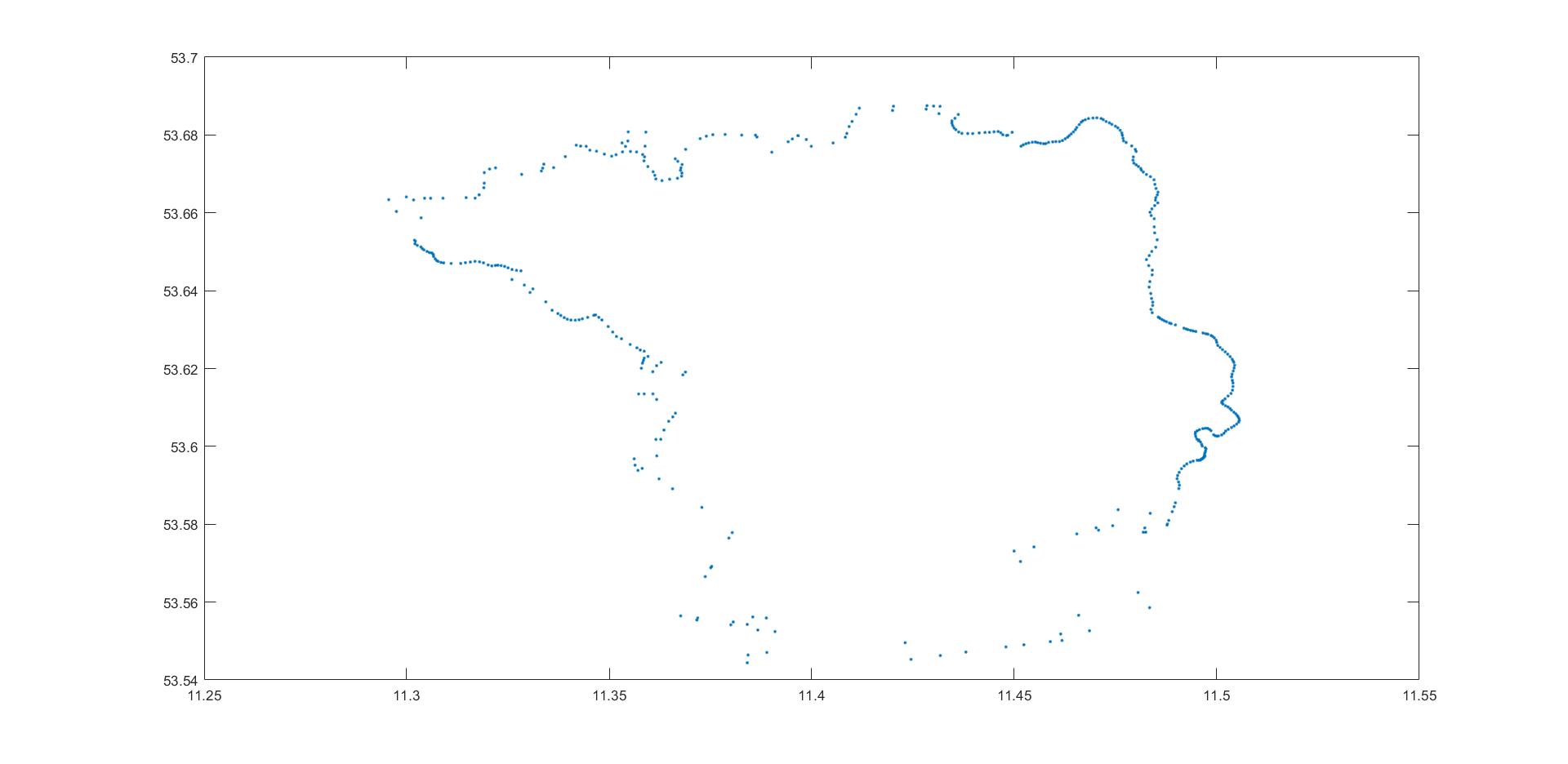

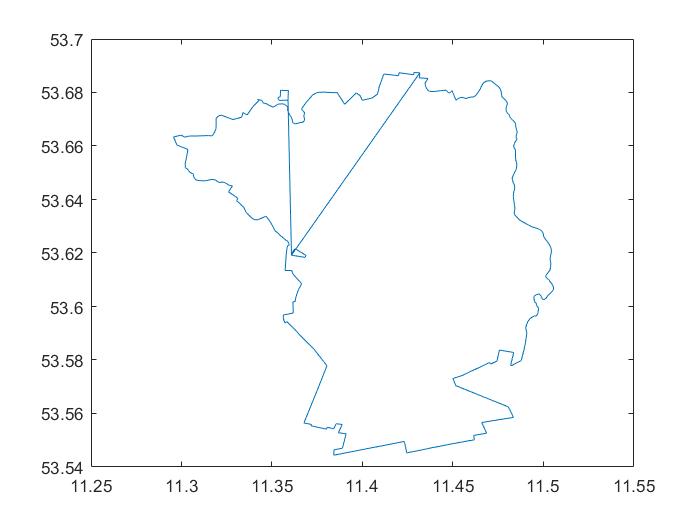

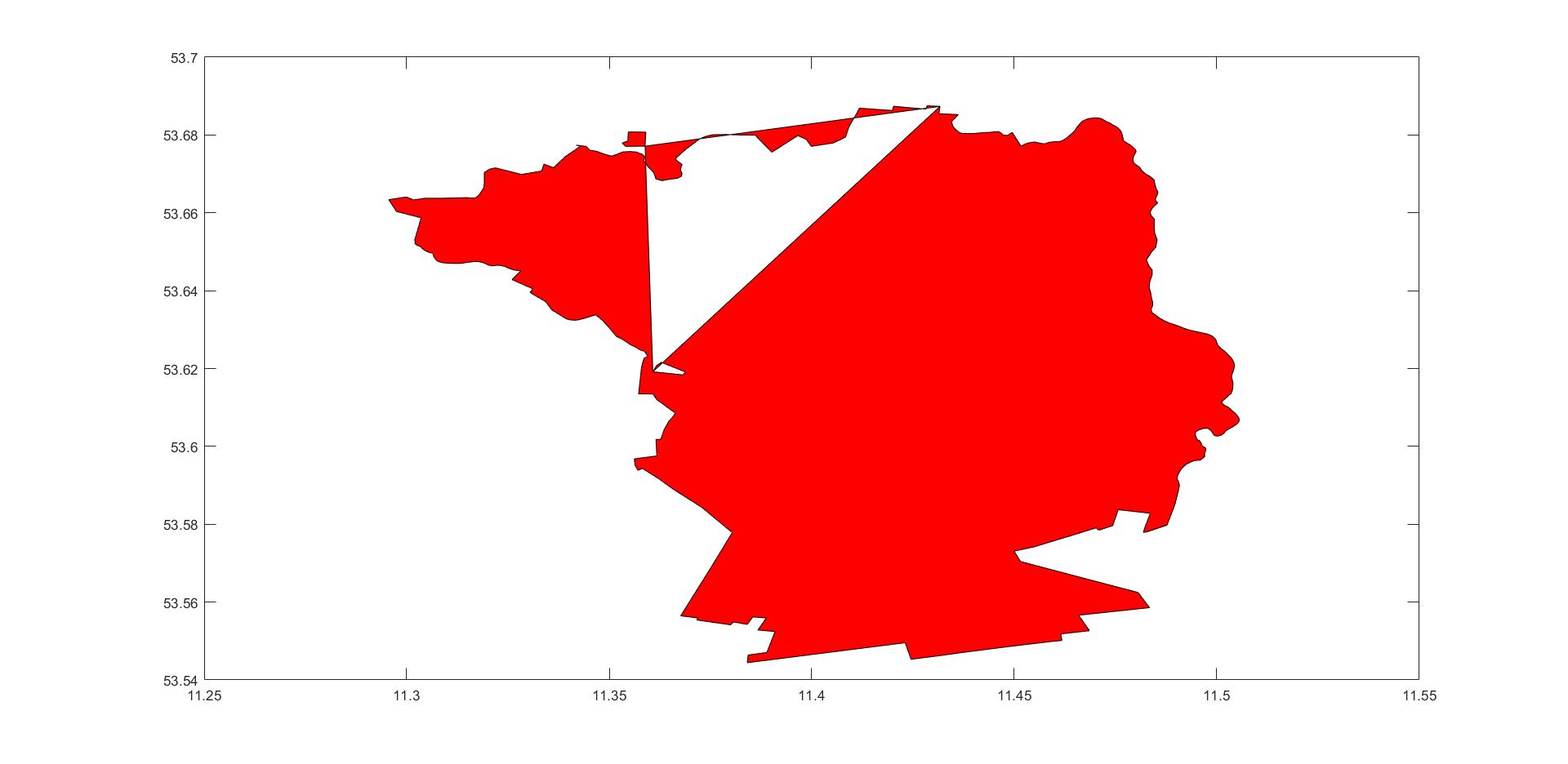

Anbei ein Beispiel für ein "Problem-Gebiet". Das Problem tritt relativ oft auf und ich stelle mir das Ordnen der Koordinaten sehr aufwändig vor. Wenn ich mit boundary() arbeite, wird das Ganze leider zu ungenau.
| Beschreibung: |
|
Download |
| Dateiname: |
plot.jpg |
| Dateigröße: |
24.64 KB |
| Heruntergeladen: |
353 mal |
| Beschreibung: |
|
Download |
| Dateiname: |
plot('.').jpg |
| Dateigröße: |
55.99 KB |
| Heruntergeladen: |
302 mal |
| Beschreibung: |
|
Download |
| Dateiname: |
fill.jpg |
| Dateigröße: |
67.44 KB |
| Heruntergeladen: |
305 mal |
_________________
MfG shnouzbert
|
|
|
|
| Jan S |
Moderator
|
|
Beiträge: 11.057
|
|
|
|
Anmeldedatum: 08.07.10
|
|
|
|
Wohnort: Heidelberg
|
|
|
|
Version: 2009a, 2016b
|
|
|
|
|
|
|
Verfasst am: 16.08.2017, 14:31
Titel:
|
|
Hllo shnouzbert,
Das Problem ist pribnzipiell nicht automatisch lösbar, denn es gibt keine eindeutige Zuordnung zwischen der Punktmenge und dem Polygon. Du brauchst also zusätzliche Informationen. Und bevor Du die einpflegst, ist es wohl einfacher gleich die Umrisse als Polygon-Zug zu suchen.
Gruß, Jan
|
|
|
|
|
|
|
