Leerer Grapf in MATLAB GUI



joerg.bregulla@freenet.de
Forum-Newbie

Forum-Newbie


Beiträge: 3
Anmeldedatum: 21.01.15
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 21.01.2015, 16:10     Titel: Leerer Grapf in MATLAB GUI
  Antworten mit Zitat
Hallo Zusammen,

dies ist mein erster Post hier aber ich habe bisher nirgends von einem Problem gelesen, dass wie meins ist, auch hier nicht.
Bei der GUI Programmierung funktionierte zunächst alles wunderbar. Das Hauptfenster sieht aus wie es aussehen soll. Falls allerdings vom Hauptfenster ein weiteres geöffnet wird erscheint dort im Hintergrund ein leerer Graph in weisser Farbe -> siehe Bild.
Das Phänomen tritt auch bei einem leeren GUI Fenster auf, was das Problem für mich bisher unlösbar macht.
Ich benutze MATLAB 2013b.

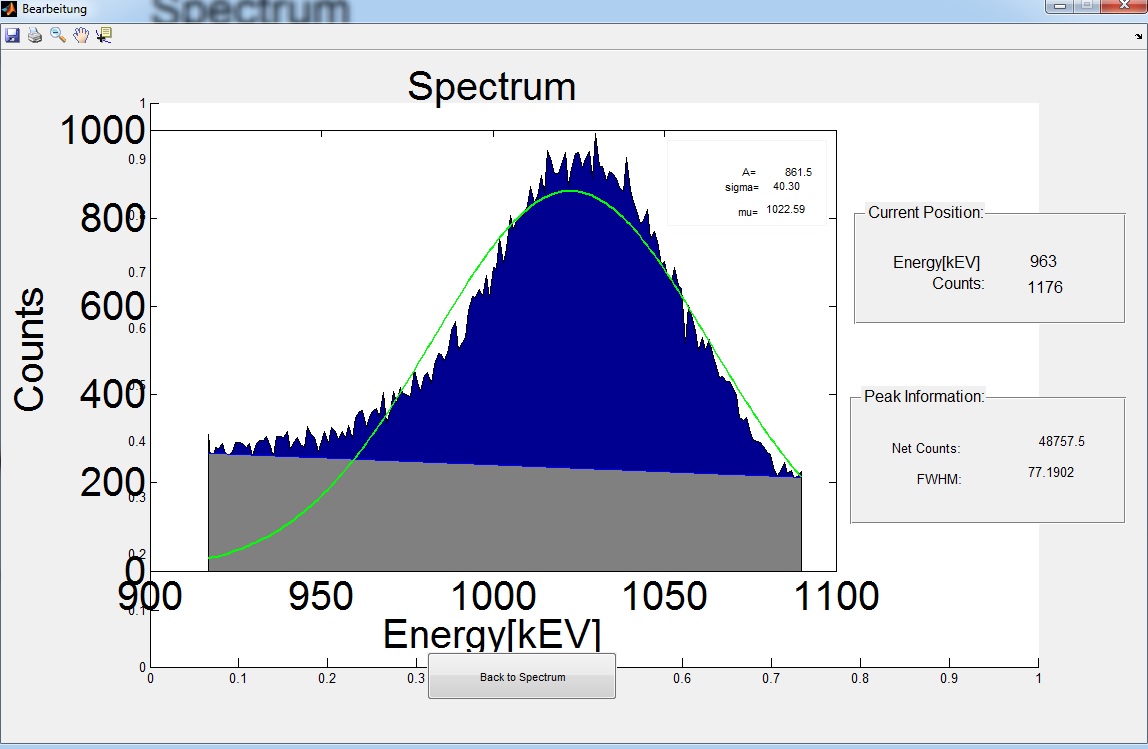

mit Graphen im Hintergrund.jpg
 Beschreibung:
So sieht das GUI Fenster aus wenn es vom Hauptfenster aus gestartet wird.

Download
 Dateiname:  mit Graphen im Hintergrund.jpg
 Dateigröße:  135.06 KB
 Heruntergeladen:  373 mal

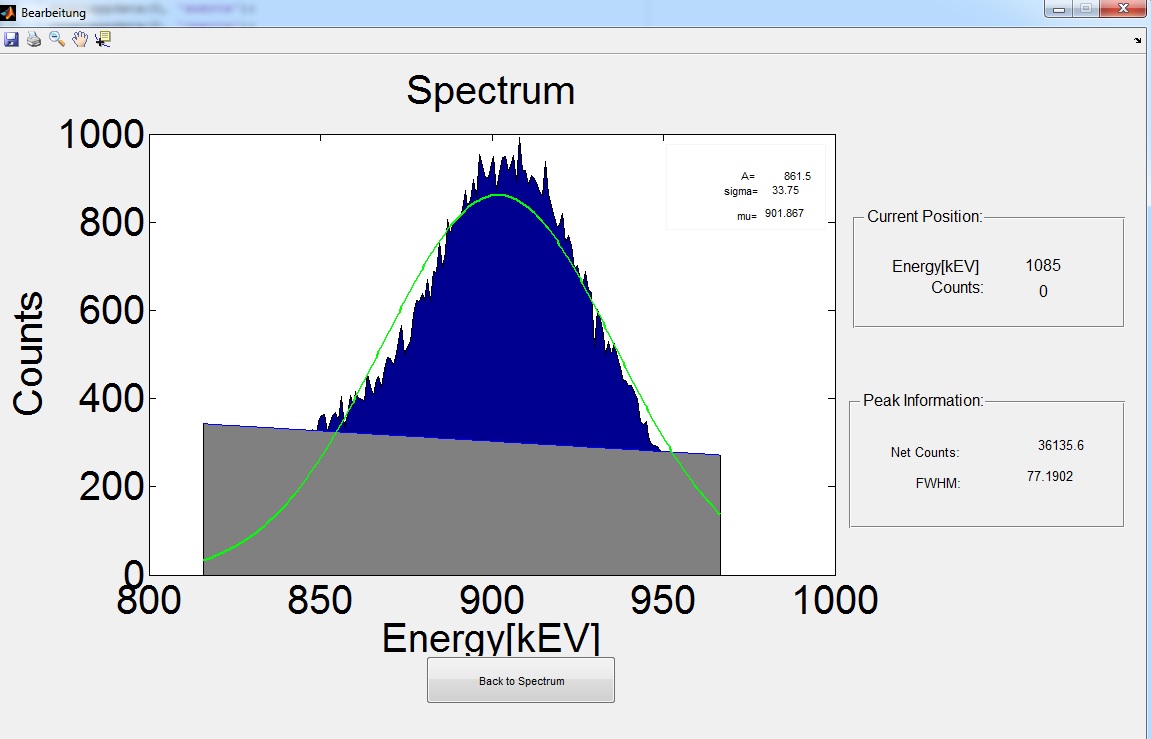

 Beschreibung:
so sieht das GUI Fenster aus wenn es vom Quellcode aus gestartet wird.

Download
 Dateiname:  normal.jpg
 Dateigröße:  111.59 KB
 Heruntergeladen:  395 mal
Private Nachricht senden Benutzer-Profile anzeigen


Harald
Forum-Meister

Forum-Meister


Beiträge: 24.495
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 21.01.2015, 16:22     Titel:
  Antworten mit Zitat
Hallo,

bitte ein Beispiel zur Verfügung stellen, das dieses Problem aufweist.

Grüße,
Harald
Private Nachricht senden Benutzer-Profile anzeigen

joerg.bregulla@freenet.de
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 3
Anmeldedatum: 21.01.15
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 22.01.2015, 08:53     Titel:
  Antworten mit Zitat
Also ich könnte hier jetzt ellenlangen Code eingeben, aber das würde wahrscheinlich zu nichts führen. Das Problem tritt nämlich bei verschiedenen GUIs und sogar bei Blank GUIs auf. Ich erstelle eine GUI ganz normal über:
New-> Graphical User Interface-> Create New GUI-> Blank GUI
Selbst da tritt das Problem bereits auf.
Mich würde interessieren ob jemand dieses Problem schonmal hatte.

Viele Grüße
Private Nachricht senden Benutzer-Profile anzeigen

Harald
Forum-Meister

Forum-Meister


Beiträge: 24.495
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 22.01.2015, 21:07     Titel:
  Antworten mit Zitat
Hallo,

ich zumindest hatte das Problem nie. Deswegen frage ich nach einer Möglichkeit, das zu reproduzieren.
Wenn es selbst bei einfachsten GUIs auftritt, um so "besser": dann sollte es nämlich kein Problem sein, eine GUI (.m + .fig) zur Verfügung zu stellen, die dieses Problem aufweist.

Grüße,
Harald
Private Nachricht senden Benutzer-Profile anzeigen

joerg.bregulla@freenet.de
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 3
Anmeldedatum: 21.01.15
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 23.01.2015, 10:46     Titel:
  Antworten mit Zitat
Anbei sind nun die .fig und .m einer neu erstellen GUI. Diesmal mit Matlab 2012b. Das Problem tritt hier aber auch auf.
Kann es sein, dass beim starten der neuen GUI der Plot der Haupt-GUI irgendwie übertragen wird?

test.m
 Beschreibung:

Download
 Dateiname:  test.m
 Dateigröße:  2.65 KB
 Heruntergeladen:  377 mal
test.fig
 Beschreibung:

Download
 Dateiname:  test.fig
 Dateigröße:  981 Bytes
 Heruntergeladen:  414 mal
Private Nachricht senden Benutzer-Profile anzeigen

Harald
Forum-Meister

Forum-Meister


Beiträge: 24.495
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 24.01.2015, 00:40     Titel:
  Antworten mit Zitat
Hallo,

ich sehe da einfach nur eine komplett leere GUI ohne jegliche Funktionalität, und insbesondere auch ohne Koordinatensystem(e).

Grüße,
Harald
Private Nachricht senden Benutzer-Profile anzeigen

Jan S
Moderator

Moderator


Beiträge: 11.057
Anmeldedatum: 08.07.10
Wohnort: Heidelberg
Version: 2009a, 2016b
     Beitrag Verfasst am: 27.01.2015, 15:06     Titel: Re: Leerer Grapf in MATLAB GUI
  Antworten mit Zitat
Hallo joerg,

Du kannst den Debugger verwenden um Zeile für Zeile durch Deinen Code zu gehen. Dann kannst Du sehen, welcher Befehl das leere AXES-Objekt erzeugt. Die kann z.B. passieren, wenn ein PLOT-Befehl in ein AXES-Objekt des einen GUI zeichnen soll, aber das andere GUI aktiv ist und dort noch kein AXES-Objekt existiert. Ein TEXT-Befehl kann auch die Ursache sein.

Als Lösung hilft es, bei jedem PLOT und TEXT-Befehl etc. immer das dazugehörige Parent-Objekt anzugeben. Das ist zwar zunächst etwas Mehr-Arbeit, dafür kommen die Programme nie wieder durcheinander, wenn der User mal zu unerwarteter Zeit ein anderes GUI in den Vordergrund holt. Im Endeffekt spart man sich viel mehr Zeit mit dem Debuggen als das Hinzufügen der Parent-Property kostet.

Gruß, Jan
