Verfasst am: 13.01.2015, 14:12 Titel: Leeres Stück bei der Darstellung mit mesh

Hallo miteinadner,

ich lade meine X Y Z C Daten und lasse dann aber nur einen Bereich davon anzeigen.

jedoch ist auf meiner X-Achse immer 100 Punkte nicht vorhanden, bzw. die Achse fängt schon 100 Punkte vorher an zu Zählen. jedoch lade ich die Daten in dem Bereich gar nicht als kann auch nichts angezeigt werden.

Was mich verwundert ist das egal welchen bereich ich auswähle immer die 100 (Punkte) auf der X-Achse fehlen bzw. zu viel sind.

Da es immer genau die 100 Punkte auf der X-Achse sind, gehe ich mal davon aus das ich was im Code habe das das bewirkt doch ich kann es nicht finden Sad

Könntet Ihr da mal drüber schauen?

Code:

%% Daten Visualisiren

% ausschnitt plotten
figure('units','normalized','outerposition',[0 0 1 1]); % fullscreen figure
hold on
title('replay.csv'); % Titel ausgeben
xlabel('X-Achse'); ylabel('Y-Achse'); zlabel('Z-Achse'); % Achsel Beschriftung

Breite = ( 100: 579); % 1 bis 679 % Breite (Y-Achse)
Laufrichtung = (1700: 2600); % 1 bis 10895 % Laufrichtung (X-Achse)

mesh(X1(Breite, Laufrichtung),...
Y1(Breite, Laufrichtung),...
Z1(Breite, Laufrichtung),...
C1(Breite, Laufrichtung),...
'EdgeAlpha',1,'FaceAlpha',1);
colormap('copper') % Farbe für darstellung
view(0,90); % Blickwinkel Start
hold all

Funktion ohne Link?

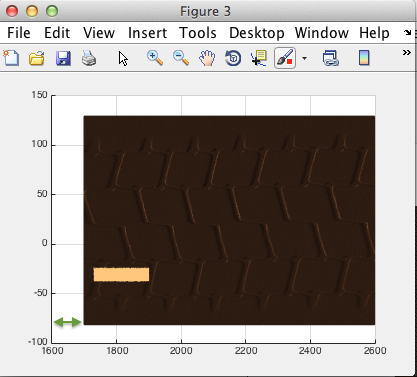

habe den Bereich mit den Gründen Doppelpfeil Markiert,
wie kann ich das auf 0sätzen? also das da kein weiser Rand ist? so wie auf der rechten Seite?

Bildschirmfoto 2015-01-13 um 14.07.40.png

Beschreibung:

Das Bild aus dem Beitrag

Download

Dateiname:

Bildschirmfoto 2015-01-13 um 14.07.40.png

Dateigröße:

109.69 KB

Heruntergeladen:

291 mal

_________________

--
Anfänger, habe noch nie mit so was gearbeitet.
bitte um Verständnis.

Winkow

Moderator


	Beiträge: 3.842

	Anmeldedatum: 04.11.11

	Wohnort: Dresden

	Version: R2014a 2015a

Verfasst am: 13.01.2015, 14:47 Titel:

versuch mal

Code:

xlim

Funktion ohne Link?

.
grüße
_________________

richtig Fragen

Muecke82

Themenstarter

Forum-Century


	Beiträge: 100

	Anmeldedatum: 10.06.13

	Wohnort: Großraum Stuttgart

	Version: GNU Octave V.7.1.0

Verfasst am: 13.01.2015, 14:56 Titel:

Das ist Perfekt danke.

Kurze frage ich gebe dort den Bereich der Laufrichtung an.
ist es Möglich die Variable Laufrichtung dort zu verwenden?

ich möchte verhindern das ich den Bereich mehrfach angeben muss.

Code:

Laufrichtung = (1700: 2600); % 1 bis 10895 % Laufrichtung (X-Achse)
xlim([1700, 2600]);

Funktion ohne Link?

habe schon probiert: doch das geht alles nicht Sad

Code:

xlim([Laufrichtung]);
xlim(['Laufrichtung']);
xlim('Laufrichtung');
xlim(Laufrichtung);

Funktion ohne Link?

_________________

--
Anfänger, habe noch nie mit so was gearbeitet.
bitte um Verständnis.

Winkow

Moderator


	Beiträge: 3.842

	Anmeldedatum: 04.11.11

	Wohnort: Dresden

	Version: R2014a 2015a

Verfasst am: 13.01.2015, 15:46 Titel:

das ist auch keine gültige syntax. du giebst ihm ja anstatt 2 zahlen 1000. was soll er damit machen. lösung 1 und 4 sind identisch. 2 und 3 machen garkeinen sinn.

Code:

xlim([laufrichtung(1),laufrichtung(end)])

Funktion ohne Link?

_________________

richtig Fragen

Muecke82

Themenstarter

Forum-Century


	Beiträge: 100

	Anmeldedatum: 10.06.13

	Wohnort: Großraum Stuttgart

	Version: GNU Octave V.7.1.0

Verfasst am: 13.01.2015, 15:51 Titel:

Ich kann das gar nicht oft genug sagen DANKE, was würde ich nur Ohne dich machen.

du glaubst gar nicht was für mich alles nicht Logisch ist in Matlab

aber deine Schreibweise Leuchtet mir ein, ...
denn zuerst möchte man aus einem Arrey ja den Ersten Punkt haben und dann denn Letzten.

Danke, du bist schon mehr wie mein Tagesheld.
