Verfasst am: 19.09.2014, 13:17 Titel: 'legend' als plot-Parameter möglich?

Hallo zusammen,

ich habe mal wieder ein kleines Problem bei dem ich nicht weiterkomme. Und zwar untersuche ich mehrere Betriebszyklen auf die Häufigkeit der angefahrenen Betriebspunkte... das klappt soweit ganz gut.
Ich habe allerdings ein Problem bei der Darstellung. In meinem Plot können bis zu 40 Datenreihen angezeigt werden, allerdings sind manche Datenreihen "leer" und werden dementsprechend auch nicht angezeigt,, soweit stimmt noch alles. Wenn ich aber die Legende dazu anschaue, werden nicht die richtigen Legendeneinträge ausgeschlossen (entsprechend der leeren Datenreihen) sondern es wird die Reihenfolge in der legend-Funktion beibehalten, ganz egal ob die dazugehörige Datenreihe gar nicht existiert. Ich hoffe mein Problem ist einigermaßen ersichtlich, der Code und die Bilder sollten den Rest erklären Smile

Ich bin btw nicht gerade der eleganteste Programmierer Laughing

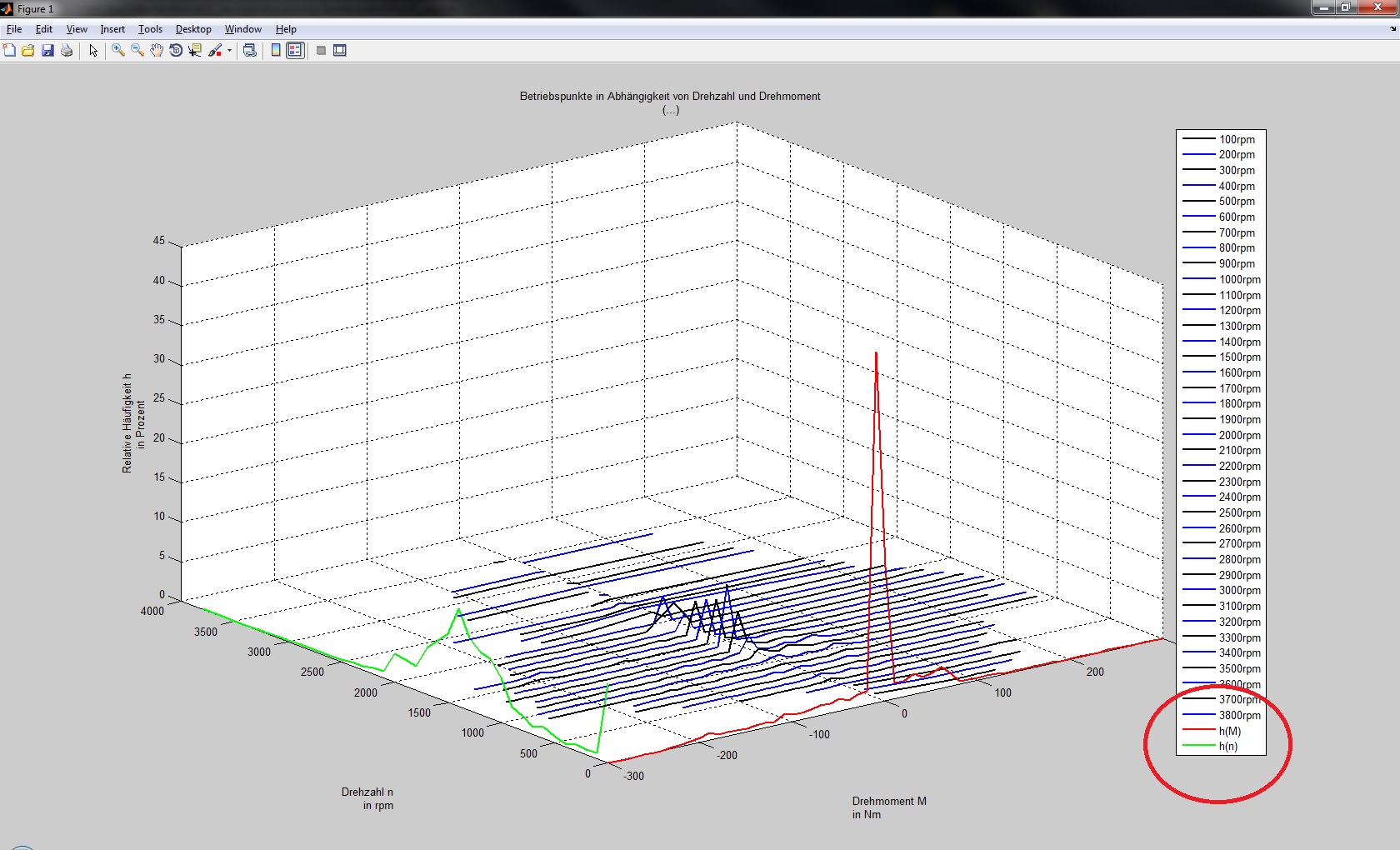

Bild1: So soll es aussehen (es gibt keine "leeren" Datenreihen)

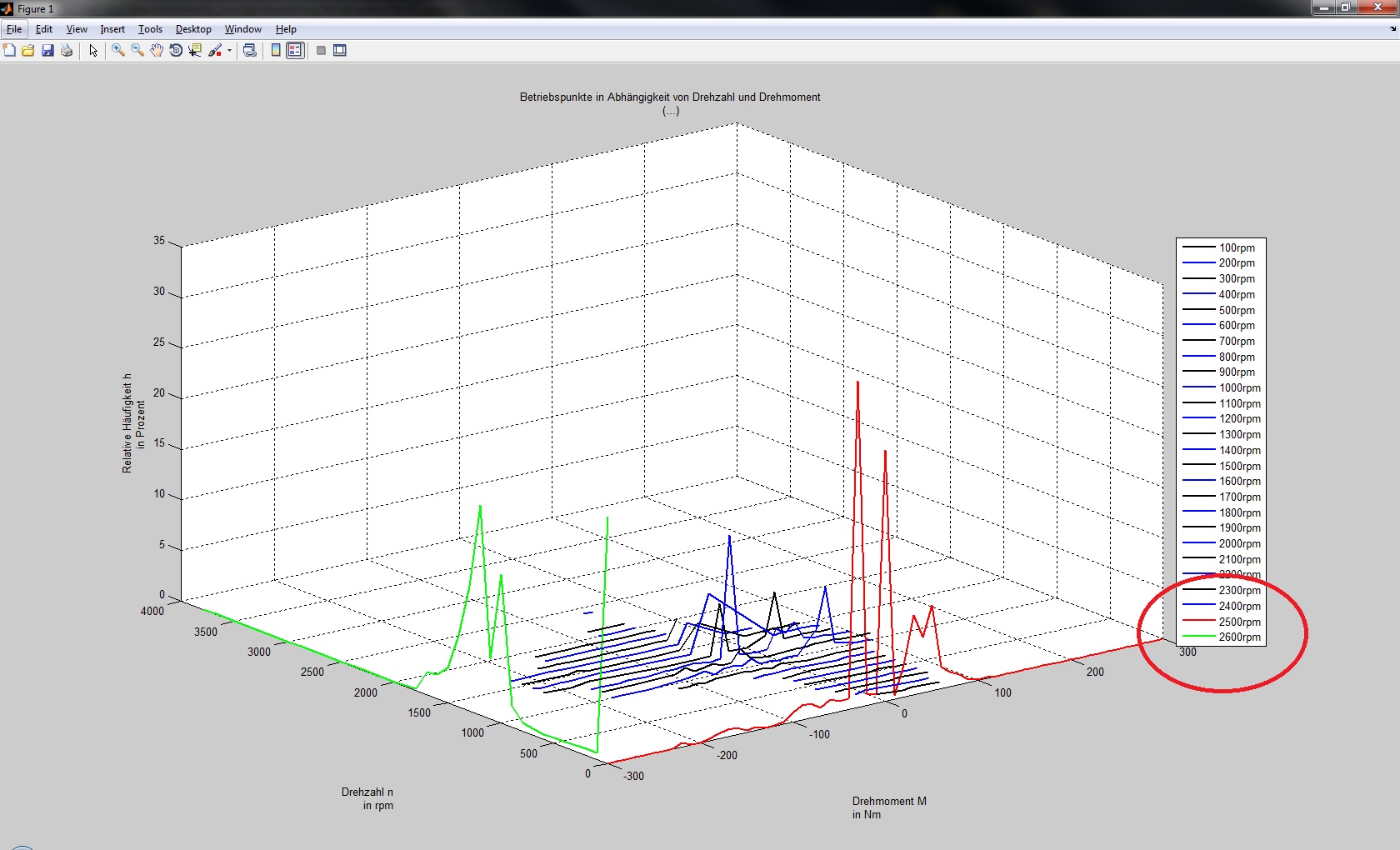

Bild2: So nicht (aufgrund "leerer" Datenreihen)

Hier mein Code dazu:

Code:

Diag = plot3(Zstruct.rpm_100(:,2),Zstruct.rpm_100(:,1),Zstruct.rpm_100(:,3),'k',...
Zstruct.rpm_200(:,2),Zstruct.rpm_200(:,1),Zstruct.rpm_200(:,3),'b',...
Zstruct.rpm_300(:,2),Zstruct.rpm_300(:,1),Zstruct.rpm_300(:,3),'k',...
Zstruct.rpm_400(:,2),Zstruct.rpm_400(:,1),Zstruct.rpm_400(:,3),'b',...
Zstruct.rpm_500(:,2),Zstruct.rpm_500(:,1),Zstruct.rpm_500(:,3),'k',...
Zstruct.rpm_600(:,2),Zstruct.rpm_600(:,1),Zstruct.rpm_600(:,3),'b',...
Zstruct.rpm_700(:,2),Zstruct.rpm_700(:,1),Zstruct.rpm_700(:,3),'k',...
Zstruct.rpm_800(:,2),Zstruct.rpm_800(:,1),Zstruct.rpm_800(:,3),'b',...
Zstruct.rpm_900(:,2),Zstruct.rpm_900(:,1),Zstruct.rpm_900(:,3),'k',...
Zstruct.rpm_1000(:,2),Zstruct.rpm_1000(:,1),Zstruct.rpm_1000(:,3),'b',...
Zstruct.rpm_1100(:,2),Zstruct.rpm_1100(:,1),Zstruct.rpm_1100(:,3),'k',...
Zstruct.rpm_1200(:,2),Zstruct.rpm_1200(:,1),Zstruct.rpm_1200(:,3),'b',...
Zstruct.rpm_1300(:,2),Zstruct.rpm_1300(:,1),Zstruct.rpm_1300(:,3),'k',...
Zstruct.rpm_1400(:,2),Zstruct.rpm_1400(:,1),Zstruct.rpm_1400(:,3),'b',...
Zstruct.rpm_1500(:,2),Zstruct.rpm_1500(:,1),Zstruct.rpm_1500(:,3),'k',...
Zstruct.rpm_1600(:,2),Zstruct.rpm_1600(:,1),Zstruct.rpm_1600(:,3),'b',...
Zstruct.rpm_1700(:,2),Zstruct.rpm_1700(:,1),Zstruct.rpm_1700(:,3),'k',...
Zstruct.rpm_1800(:,2),Zstruct.rpm_1800(:,1),Zstruct.rpm_1800(:,3),'b',...
Zstruct.rpm_1900(:,2),Zstruct.rpm_1900(:,1),Zstruct.rpm_1900(:,3),'k',...
Zstruct.rpm_2000(:,2),Zstruct.rpm_2000(:,1),Zstruct.rpm_2000(:,3),'b',...
Zstruct.rpm_2100(:,2),Zstruct.rpm_2100(:,1),Zstruct.rpm_2100(:,3),'k',...
Zstruct.rpm_2200(:,2),Zstruct.rpm_2200(:,1),Zstruct.rpm_2200(:,3),'b',...
Zstruct.rpm_2300(:,2),Zstruct.rpm_2300(:,1),Zstruct.rpm_2300(:,3),'k',...
Zstruct.rpm_2400(:,2),Zstruct.rpm_2400(:,1),Zstruct.rpm_2400(:,3),'b',...
Zstruct.rpm_2500(:,2),Zstruct.rpm_2500(:,1),Zstruct.rpm_2500(:,3),'k',...
Zstruct.rpm_2600(:,2),Zstruct.rpm_2600(:,1),Zstruct.rpm_2600(:,3),'b',...
Zstruct.rpm_2700(:,2),Zstruct.rpm_2700(:,1),Zstruct.rpm_2700(:,3),'k',...
Zstruct.rpm_2800(:,2),Zstruct.rpm_2800(:,1),Zstruct.rpm_2800(:,3),'b',...
Zstruct.rpm_2900(:,2),Zstruct.rpm_2900(:,1),Zstruct.rpm_2900(:,3),'k',...
Zstruct.rpm_3000(:,2),Zstruct.rpm_3000(:,1),Zstruct.rpm_3000(:,3),'b',...
Zstruct.rpm_3100(:,2),Zstruct.rpm_3100(:,1),Zstruct.rpm_3100(:,3),'k',...
Zstruct.rpm_3200(:,2),Zstruct.rpm_3200(:,1),Zstruct.rpm_3200(:,3),'b',...
Zstruct.rpm_3300(:,2),Zstruct.rpm_3300(:,1),Zstruct.rpm_3300(:,3),'k',...
Zstruct.rpm_3400(:,2),Zstruct.rpm_3400(:,1),Zstruct.rpm_3400(:,3),'b',...
Zstruct.rpm_3500(:,2),Zstruct.rpm_3500(:,1),Zstruct.rpm_3500(:,3),'k',...
Zstruct.rpm_3600(:,2),Zstruct.rpm_3600(:,1),Zstruct.rpm_3600(:,3),'b',...
Zstruct.rpm_3700(:,2),Zstruct.rpm_3700(:,1),Zstruct.rpm_3700(:,3),'k',...
Zstruct.rpm_3800(:,2),Zstruct.rpm_3800(:,1),Zstruct.rpm_3800(:,3),'b',...
Msum(:,1),Msum(:,3),Msum(:,2),'r',...
Nsum(:,3),Nsum(:,1),Nsum(:,2),'g','linewidth',2);grid on;

warning('off','MATLAB:legend:IgnoringExtraEntries');

legend(Diag,'100rpm','200rpm','300rpm','400rpm','500rpm','600rpm','700rpm','800rpm','900rpm','1000rpm','1100rpm','1200rpm','1300rpm','1400rpm',...
'1500rpm','1600rpm','1700rpm','1800rpm','1900rpm','2000rpm','2100rpm','2200rpm','2300rpm','2400rpm','2500rpm','2600rpm','2700rpm',...
'2800rpm','2900rpm','3000rpm','3100rpm','3200rpm','3300rpm','3400rpm','3500rpm','3600rpm','3700rpm','3800rpm','h(M)','h(n)','Location', 'EastOutside');

title(sprintf('Betriebspunkte in Abhängigkeit von Drehzahl und Drehmoment\n(...)'))
xlabel(sprintf('Drehmoment M\nin Nm'))
ylabel(sprintf('Drehzahl n\nin rpm'))
zlabel(sprintf('Relative Häufigkeit h\nin Prozent'))

warning('on','MATLAB:legend:IgnoringExtraEntries');

Funktion ohne Link?

Nun die Frage ob es eine einfache Lösung dafür gibt. Habe mir etwas in der Art erhofft aber das funktioniert natürlich so nicht Rolling Eyes

Code:

Diag = plot3(Zstruct.rpm_100(:,2),Zstruct.rpm_100(:,1),Zstruct.rpm_100(:,3),'k','legend','100rpm',...

Funktion ohne Link?

Ich hoffe ihr könnt mir weiterhelfen! Smile


Beschreibung:

Download

Dateiname:


Dateigröße:

337.44 KB

Heruntergeladen:

309 mal


Beschreibung:

Download

Dateiname:


Dateigröße:

408.23 KB

Heruntergeladen:

293 mal

Nras

Forum-Meister


	Beiträge: 608

	Anmeldedatum: 21.02.12

	Wohnort: ---

	Version: 7.12.0.635 (R2011a)

Verfasst am: 19.09.2014, 15:34 Titel:

Wow... das ist viel Tipparbeit gewesen. Ich würde das irgendwie so probieren, die Feldnamen des Structs dynamisch ansprechen und die Legende automatisch vollmachen:

Code:

rpm_range = 100:100:3800; % Werte für rpm
colors = {'k','b'}
legend_entries = cell(1,length(rpm_range)+2) % leere Legende

for i = 1:length(rpm_range)
rpm = rpm_range(i)
c = mod(i+1,2)+1; % 1 -> 2 -> 1 -> 2 -> 1 -> ... für Farbe
fieldname = sprintf('rpm_%d',rpm);
plot3(Zstruct.(fieldname)(:,2), Zstruct.(fieldname)(:,1), Zstruct.(fieldname)(:,3),colors{c})
hold on

% legende aktualisieren
legend_entries{i} = sprintf('%drpm', rpm)
end
plot3(Msum(:,1),Msum(:,3),Msum(:,2),'r',...
Nsum(:,3),Nsum(:,1),Nsum(:,2),'g','linewidth',2)
grid on;
legend_entries{i+1} = 'h(m)';
legend_entries{i+2} = 'h(n)';
legend(legend_entries, 'location', 'Eastoutside')

Funktion ohne Link?

Könnte so oder ählnich funktionieren...

Viele Grüße,
Nras.
