Verfasst am: 01.10.2018, 16:43 Titel: legend bei subplot

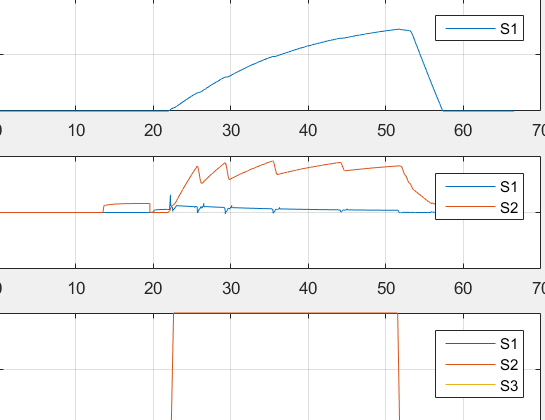

Ich habe 9 Messugen, die ich in 3 diagramme darstellen möchte (siehe Anhang) . Plot_Signale_together beschreibt, welche Messungen zusammen geplottet werden müssen. es funktioniert gut aber das Problem ist, dass bei Legend die Signalnamen mehrfach überschrieben werden. Kann jemand weiter helfen, ich komme gar nicht weiter.

erste legend soll "S1" zeigen
zweite legend soll "S2", "S3" und "S9"
dritte legend soll "S4" "S5" "S6" und "S8"

Danke

Code:

SigName={'S1','S2','S3','S4','S5','S6','S7','S8','S9'};

Plot_Signale_together= [1,1,1,1,1; ...
2,3,9,9,9; ...,
4,5,6,8,8; ...,
];

figure

for ii=1:9

[row,col]= find ( Plot_Signale_together==ii, 1, 'last');

subplot(3,1,row) ;

Messung= MCD.eP.Y(ii).Data;
plot (TimeLapse,Messung) ;

legend (SigName ???????);

hold on;
grid on;

end

Funktion ohne Link?


Beschreibung:

Download

Dateiname:


Dateigröße:

15.89 KB

Heruntergeladen:

354 mal

Harald

Forum-Meister


	Beiträge: 24.495

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 01.10.2018, 21:35 Titel:

Hallo,

Plot_Signale_together in Verbindung mit find ist m.E. eine sehr kryptische Art, das gewünschte umzusetzen. Warum nicht einfach {1, [2,3,9], [4,5,6,8]} ? Dann kannst du für jeden Subplot die gewünschten Signale und Legenden extrahieren.

Anscheinend sind die Signale alle gleich lang? Dann würde ich sie von vorneherein in einer Matrix speichern.

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
