Verfasst am: 02.10.2013, 13:47 Titel: Legende eines Subplots unter die Gesamtgrafik setzen

Hallo zusammen,

ich habe mit gplotMatrix meine Messdaten verarbeitet und möchte mir eine Legende anzeigen lassen - praktisch, dass die Funktion diese Option mitliefert!

Leider scheint es so, dass es mir nicht wirklich hilft... Die Legende ist standardmäßig in der oberen rechten Ecke der Grafik in der oberen Reihe ganz rechts angeordnet. Da meine Daten jedoch dort liegen, möchte ich die Legende entweder rechts neben der Gesamtgrafik oder unter der Gesamtgrafik haben - verständlicherweise jedoch nicht auf den Messdaten!

Wie kann ich das Problem lösen?

Hier ein lauffähiges Beispiel:

Code:

% Laden und Aufbereiten der Testdaten
load carbig
Messdaten = [MPG,Acceleration,Displacement,Weight,Horsepower];

% Beschriftung der Merkmale
varNamen = {'Verbrauch'; 'Beschleunigung'; 'Reichweite'; 'Gewicht'; 'Leistung'};

gplotmatrix(Messdaten,[],Cylinders,['c' 'b' 'm' 'g' 'r'],[],[],'on','variable',varNamen);

lh = findall(gcf,'tag','legend'); % Handle der Legende auslesen
set(lh,'location','southoutside'); % und positionieren

Funktion ohne Link?

Ich habe mir nun den Handle der Legende mit "findall" ausgeben lassen und versuche in der nächsten Zeile die Grafik unter die Gesamtgrafik zu schieben. Bisher jedoch mit mäßigem Erfolg...

Für Ideen und Vorschläge bin ich dankbar!

Besten Dank,

Jonas

Harald

Forum-Meister


	Beiträge: 24.495

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 03.10.2013, 21:47 Titel:

Hallo,

man müsste wohl die Koordinatensysteme verschrieben, um Platz zu schaffen - z.B. so:

Code:

sp = findall(gcf,'type','axes');
for I=1:numel(sp)
set(sp(I), 'position', get(sp(I), 'position').*[0.9 1 0.9 1])
end
lh = findall(gcf,'tag','legend'); % Handle der Legende auslesen
set(lh,'location','eastoutside');

Funktion ohne Link?

Grüße,
Harald

rowJoe

Themenstarter

Forum-Fortgeschrittener


	Beiträge: 57

	Anmeldedatum: 25.11.12

	Wohnort: ---

	Version: 2015b

Verfasst am: 04.10.2013, 10:52 Titel:

Moin Harald,

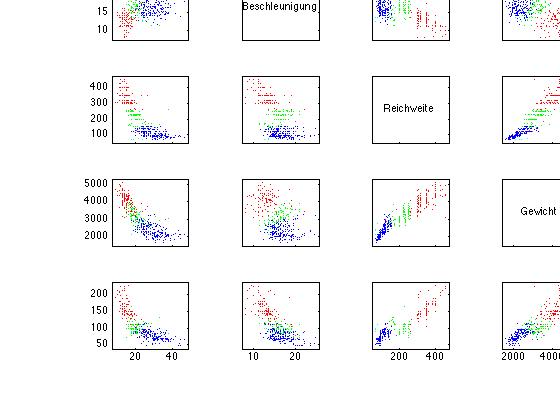

danke für die Idee! Ich habe sie eben mal ausprobiert - leider führt sie nicht so ganz zum gewünschten Ergebnis, da das gesamte Diagramm auseinander gerissen wird. Das Ergebnis im Anhang habe ich mit folgendem Code erstellt:

Code:

% Laden und Aufbereiten der Testdaten
load carbig
Messdaten = [MPG,Acceleration,Displacement,Weight,Horsepower];

% Beschriftung der Merkmale
varNamen = {'Verbrauch'; 'Beschleunigung'; 'Reichweite'; 'Gewicht'; 'Leistung'};

gplotmatrix(Messdaten,[],Cylinders,['c' 'b' 'm' 'g' 'r'],[],[],'on','variable',varNamen);

sp = findall(gcf,'type','axes');
for I=1:numel(sp)
set(sp(I), 'position', get(sp(I), 'position').*[1.5 1.5 0.9 1])
end
lh = findall(gcf,'tag','legend'); % Handle der Legende auslesen
set(lh,'location','southoutside');

Funktion ohne Link?


Beschreibung:

Download

Dateiname:


Dateigröße:

32.47 KB

Heruntergeladen:

524 mal

Harald

Forum-Meister


	Beiträge: 24.495

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 04.10.2013, 11:54 Titel:

Hallo,

Zitat:

leider führt sie nicht so ganz zum gewünschten Ergebnis, da das gesamte Diagramm auseinander gerissen wird.

Ist bei den von dir angegebenen Parametern ja kein Wunder.
Wo liegt das Problem, wenn du die Parameter wie von mir angegeben verwendest?

Grüße,
Harald
