Legende im 3D-Plot zeigt nicht alle Punkte


energie2009
Forum-Newbie

Forum-Newbie

Beiträge: 3
Anmeldedatum: 03.02.09
Wohnort: Leipzig
Version: Matlab 7.0.1
     Beitrag Verfasst am: 03.02.2009, 11:14     Titel: Legende im 3D-Plot zeigt nicht alle Punkte
  Antworten mit Zitat
Hallo,
habe folgendes Problem.
Ich plotte ein 3D-Diagramm mit einer Ebene und auf der Ebene markiere ich mehrere Punkte. Diese sollen mit Beschriftung in der Legende erscheinen.
An sich funktioniert das auch, NUR das vor dem ersten Eintrag in der Legende statt dem dazugehörigen Punkt ein weißes Kästchen erscheint und alle anderen Punkte um eins weiter nach unten verschiebt, so daß der unterste Punkt gar nicht mehr in der Legende erscheint.

Habt ihr eine Idee?? Rolling Eyes

Danke schonmal für eure Bemühungen!
Private Nachricht senden Benutzer-Profile anzeigen


Gast



Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 03.02.2009, 14:17     Titel:
  Antworten mit Zitat
Stell' den entsprechenden Code doch mal hier rein.

energie2009
Themenstarter

 Forum-Newbie

Forum-Newbie

Beiträge: 3
Anmeldedatum: 03.02.09
Wohnort: Leipzig
Version: Matlab 7.0.1
     Beitrag Verfasst am: 03.02.2009, 15:02     Titel:
  Antworten mit Zitat
hallo!
hier ist der code:
Code:

case 18
       f1              = 'inco0_factor_se';
       f2              = 'learn_spv_se';
       f1_axisstring   = 'Variation of Investment Costs';
       f2_axisstring   = 'Learning Rate SPV';
       info.exname     = 'spv_inco';     info.optinfo    = 'all options';
       %info.exname     = 'coalscar_vs_goscar_05_ntp_nr_w3';    info.optinfo    = 'all options';
       info.view       = [150 30];
       % Define markers for single scenarios:
       dots.x        = [1 2 3 4 5];
       dots.y        = [6 6 6 6 6];
       dots.colors   = 'rbygm';
       dots.names{1} = 'SPV-LR: 20% inco0:0.75';
       dots.names{2} = 'SPV-LR: 20% inco0:1.0';
       dots.names{3} = 'SPV-LR: 20% inco0: 1.25';
       dots.names{4} = 'SPV-LR: 20% inco0: 1.5';
       dots.names{5} = 'SPV: 20% inco0: 1.75';
       se_2factors
       break



Dieser Case ist Teil eines größeren Programms. Der Knackpunkt ist, daß die 5 Punkte zwar angezeigt werden im Diagramm, und auch die entsprechende Beschriftung in der Legende, ABER die Punkte in der Legende verrutschen halt (wie bereits oben beschrieben)...

Könnte mir vorstellen, daß vielleicht auch bloß eine Toolbox fehlt oder es mit dieser Version nicht geht...

Sad Für jeden Hinweis wäre ich dankbar!!

Schönen Gruß... Rolling Eyes
Private Nachricht senden Benutzer-Profile anzeigen

Gast



Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 03.02.2009, 15:07     Titel:
  Antworten mit Zitat
Poste mal ein Beispiel, das ich bei mir ausführen kann und das von Dir beschriebene Verhalten zeigt.

energie2009
Themenstarter

 Forum-Newbie

Forum-Newbie

Beiträge: 3
Anmeldedatum: 03.02.09
Wohnort: Leipzig
Version: Matlab 7.0.1
     Beitrag Verfasst am: 04.02.2009, 10:05     Titel:
  Antworten mit Zitat
Also ein Beispiel zu posten, fällt mir etwas schwer, da das Problem halt in einem viel größeren Programm-Rahmen implementiert ist.

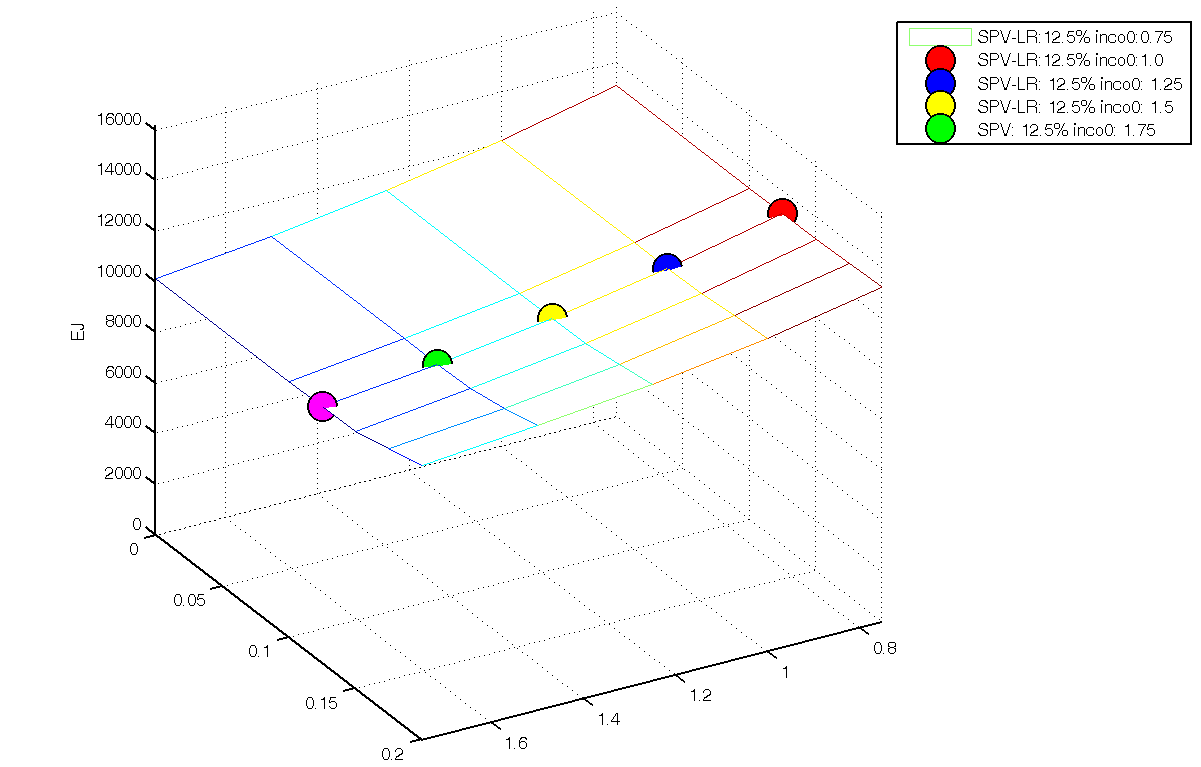

Aber hier mal ein Bild, welches mein Problem verdeutlicht (s. Anhang).

Vielleicht hatte ja schonmal jemand was ähnliches erzeugt?! Confused

Grüße

 Beschreibung:

Download
 Dateiname:  Grafik.png
 Dateigröße:  39.04 KB
 Heruntergeladen:  762 mal
Private Nachricht senden Benutzer-Profile anzeigen

Gast



Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 04.02.2009, 10:50     Titel:
  Antworten mit Zitat
Beispiel aus einem anderen Posting:
Code:
b1=0.4;
b2=0.01;
b3=0.001;
b4=0.2;
[x,y]=meshgrid(0:1:100,0:3:300);
z = b1*x+b2*x.*y+b3*x.^2+b4;
surf(x,y,z)
xlabel('x');
ylabel('y');
zlabel('z');
shading interp;
px=[10 40 60 90];
py=[140 30 290 20];
pz=b1*px+b2*px.*py+b3*px.^2+b4;
hold on;
pltstyl={'mx','gd','ko','r.'};
for k=1:numel(px)
    p(k)=plot3(px(k),py(k),pz(k),pltstyl{k});
end
hold off;
legend(p,{'Punkt 1','Punkt 2','Punkt 3','Punkt 4'});
