Verfasst am: 26.01.2017, 20:47 Titel: Legende in GUI ausrichten

Hallo schon wieder,
ich bin grade dabei noch eine Schönheitsfehler zu beseitigen und schaff es nicht ganz, meine Legende wie gewünscht einzurichten. Ich denke mal am besten lässt sich das anhand eines Bildes versanschaulichen:

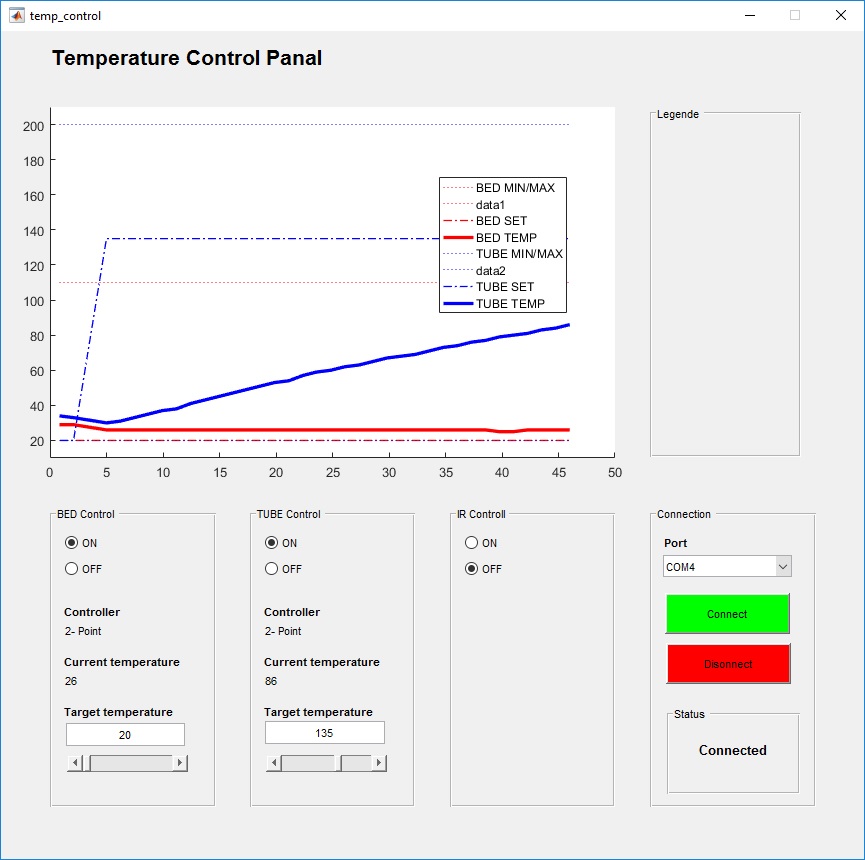

[img]gui.jpeg[/img]

Ich möchte:
- die Legende in den Vordergrund setzen
- in dem Controlpanal links platzieren
- ohne den dritten und siebten Datensatz anzeigen

Den Code den ich dazu geschreiben habe sieht wie folgt aus:

Code:

axes(handles.axes1);
cla
hold on
plot_bed_min=plot(TEMP_PLOT(:,1),TEMP_PLOT(:,2)); % MIn
set(plot_bed_min, 'Color', [1 0 0 ]);
set(plot_bed_min, 'LineStyle', ':');
set(plot_bed_min, 'LineWidth', 0.5);
set(plot_bed_min, 'DisplayName', 'BED MIN/MAX ')
plot_bed_max=plot(TEMP_PLOT(:,1),TEMP_PLOT(:,3)); % MAX
set(plot_bed_max, 'Color', [1 0 0 ]);
set(plot_bed_max, 'LineStyle', ':');
set(plot_bed_max, 'LineWidth', 0.5);
plot_bed_set=plot(TEMP_PLOT(:,1),TEMP_PLOT(:,4)); % set
set(plot_bed_set, 'Color', [1 0 0 ]);
set(plot_bed_set, 'LineStyle', '-.');
set(plot_bed_set, 'LineWidth', 1);
set(plot_bed_set, 'DisplayName', 'BED SET')
plot_bed_temp=plot(TEMP_PLOT(:,1),TEMP_PLOT(:,5)); % M
set(plot_bed_temp, 'Color', [1 0 0 ]);
set(plot_bed_temp, 'LineStyle', '-');
set(plot_bed_temp, 'LineWidth', 2.5);
set(plot_bed_temp, 'DisplayName', 'BED TEMP')
plot_tube_min=plot(TEMP_PLOT(:,1),TEMP_PLOT(:,6));
set(plot_tube_min, 'Color', [0 0 1 ]);
set(plot_tube_min, 'LineStyle', ':');
set(plot_tube_min, 'LineWidth', 0.5);
set(plot_tube_min, 'DisplayName', 'TUBE MIN/MAX ')
plot_tube_max=plot(TEMP_PLOT(:,1),TEMP_PLOT(:,7));
set(plot_tube_max, 'Color', [0 0 1 ]);
set(plot_tube_max, 'LineStyle', ':');
set(plot_tube_max, 'LineWidth', 0.5);
plot_tube_set=plot(TEMP_PLOT(:,1),TEMP_PLOT(:,8));
set(plot_tube_set, 'Color', [0 0 1 ]);
set(plot_tube_set, 'LineStyle', '-.');
set(plot_tube_set, 'LineWidth', 1);
set(plot_tube_set, 'DisplayName', 'TUBE SET ')
plot_tube_temp=plot(TEMP_PLOT(:,1),TEMP_PLOT(:,9));
set(plot_tube_temp, 'Color', [0 0 1 ]);
set(plot_tube_temp, 'LineStyle', '-');
set(plot_tube_temp, 'LineWidth', 2.5);
set(plot_tube_temp, 'DisplayName', 'TUBE TEMP')

legende=legend(handles.axes1);
legend('show')
hold off

Funktion ohne Link?

Ich habe zunächst Probleme die beiden Datensätze rauszuwerfen (data1, data2). Ich habe den DisplayName extra nicht definiert, aber offensichtlich muss ich da anders vorgehen.
Zweitens scheint das Panal in einer Ebene vor der Legende zu sein.

Danke und viele Grüße.


Beschreibung:

Screenshot der GUI

Download

Dateiname:


Dateigröße:

112.41 KB

Heruntergeladen:

355 mal

Harald

Forum-Meister


	Beiträge: 24.495

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 26.01.2017, 22:42 Titel:

Hallo,

du kannst folgende Syntax verwenden, um nur für bestimmte Objekte die Legende anzuzeigen.

Zitat:

legend(obj,___) only includes items in the legend for the graphics objects listed in obj. Specify the graphics objects before specifying the labels.

Mit

Code:

lgd = legend(obj,___)

Funktion ohne Link?

kannst du dann über lgd nachträglich verschiedene Eigenschaften wie die Position anpassen.

Die Reihenfolge der Anzeige kann mit uistack angepasst werden.

Grüße,
Harald

Marfiosie

Themenstarter

Forum-Anfänger


	Beiträge: 13

	Anmeldedatum: 18.11.15

	Wohnort: ---

	Version: ---

Verfasst am: 27.01.2017, 02:55 Titel:

Hallo Harald,

vielen Dank! Werde das gleich morgen mal ausprobieren und mich dann noch mal melden.
