Verfasst am: 31.05.2008, 10:26
Titel: Leistungsspektrum Powerspectrum
|
 |
| |
 |
 |
Hallo,
ich möchte den matlab code zum ermitteln eines leistungsspektrum von einem bild herausfinden.
Folgende Seite gibt die ergebnisse:
http://www.sci.utah.edu/~cscheid/spr05/imageprocessing/project3/
Das leistungsspectrum der circle.png sollte das bild spectrum_circle.png ergeben.
Folgenden matlab-code habe ich bis jetzt geschrieben, leider fehlt mir irgendeine feinabstimmung um ein ähnliches ergebnis zu erreichen:
%bestimmen der leistungsspektren(power spectrum)
g2=imread('circle.png');
g22=im2double(g2);
ps2=abs(fft2(g22)).^2;
figure,imshow(ps2);
%fftshift
ps22=fftshift(ps2);
figure,imshow(ps22);
%verstärkung der intensität durch log
logps=log(ps22);
figure,imshow(logps)
Würde mich darüber freuen, wenn jemand ideen zur Verbesserung bzw. grundsätzliche Veränderungen zur ermittlung des Power oder Leistungsspectrum hat.

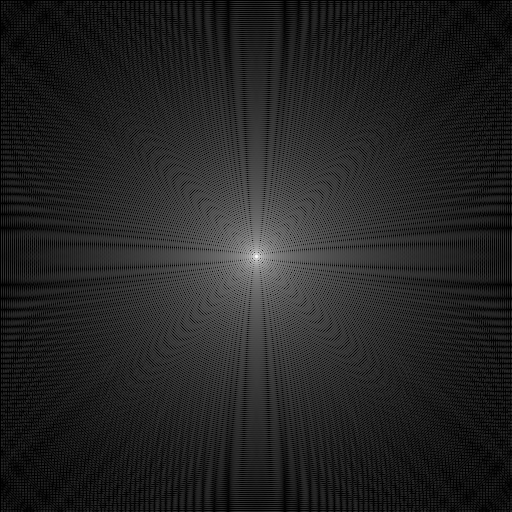

| Beschreibung: |
|
Download |
| Dateiname: |
spectrum_circle.png |
| Dateigröße: |
185.66 KB |
| Heruntergeladen: |
1094 mal |

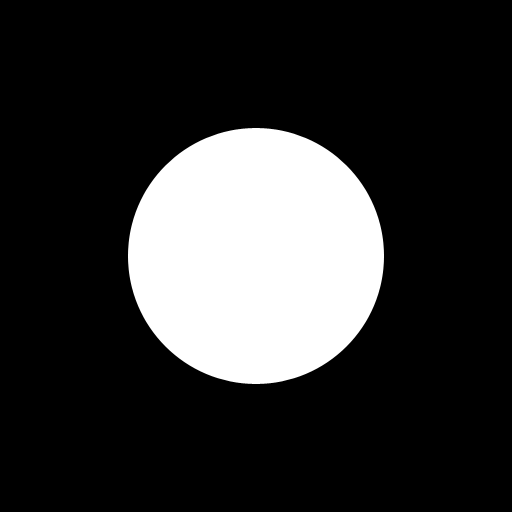

| Beschreibung: |
|
Download |
| Dateiname: |
circle.png |
| Dateigröße: |
6.94 KB |
| Heruntergeladen: |
1023 mal |
|
|
|
|
|
|
|
|
|
