Verfasst am: 08.09.2014, 13:19 Titel: "line" Funktion unterbrechen, mit einer anderen fo

Hallo Leute,

ich muss derzeit einen Verlauf in ein Diagramm zeichnen, indem auch Abbrüche von "line"-Funktionen notwendig sind. Der notwendige Teil des Programms ist:

Code:

for i=0:14
if f710Hz(a(2,7)-29,2)+i<f900Hz(a(2,8)-29,2); %Vergleich der y-Werte
x8 = f710Hz(a(2,7)-29,1):f900Hz(a(2,8)-29,1); %Bereich der x-Werte
T2 = [439.7896 585.4245]; %Beispielpunkte für...
S2 = [335.1877 406.3376]; %den Anstieg der Schrägen
m8 = (T2(2)-T2(1))/(S2(2)-S2(1))*(1); %Anstieg der Schrägen
n8 = f560Hz(a(2,7)-29,2)-m8*f710Hz(a(2,8)-29,1);
y8 = @(x8) m8*x8+n8; %Funktion der Schrägen
h = line(x8,y8(x8)); %Zeichnung der Schrägen
if f710Hz(a(2,7)-29,2)>f900Hz(a(2,8)-29,2); %Abbruchkriterium
%y8(x8)==f900Hz(a(2,8)-29,2) %Synonym für Abbruchk.
break
end;
end;
set(h,'LineWidth',4.1) %Linie verbreitern
if y8(f900Hz(a(2,8)-29,1))>f900Hz(a(2,8)-29,2) %waagerechte Linie
h=line([f710Hz(a(2,8)-29,1),f900Hz(a(2,8)-29,1)],[f710Hz(a(2,8)-29,2),f710Hz(a(2,8)-29,2)]);
end;

Funktion ohne Link?

Mein Problem ist es, dass die schräg einfallenden Linie dort enden müsste, bei dem sich die waagerechte befindet mit einem fließenden Übergang, sodass eine Ecke entsteht. Jedoch wird die Funktion nicht unterbrochen, sondern normal ausgeführt.
Ich schätze es liegt daran, dass nicht wirklich eine Schleife durchlaufen wird und nur eine simple Abfrage am Anfang, ob der eine Wert größer als der andere ist. Nun soll aber für den Fall, dass der eine Wert nicht mehr größer sondern kleiner als der andere ist, die Linienfunktion unterbrochen und mit der waagerechten Linienfunktion fort gefahren werden.

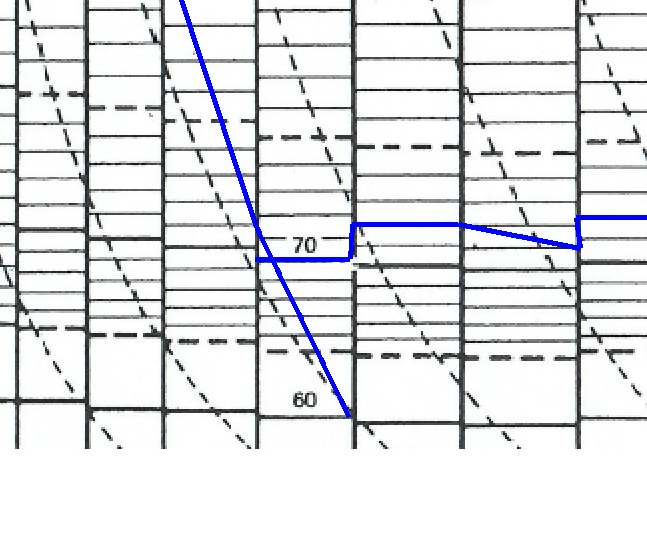

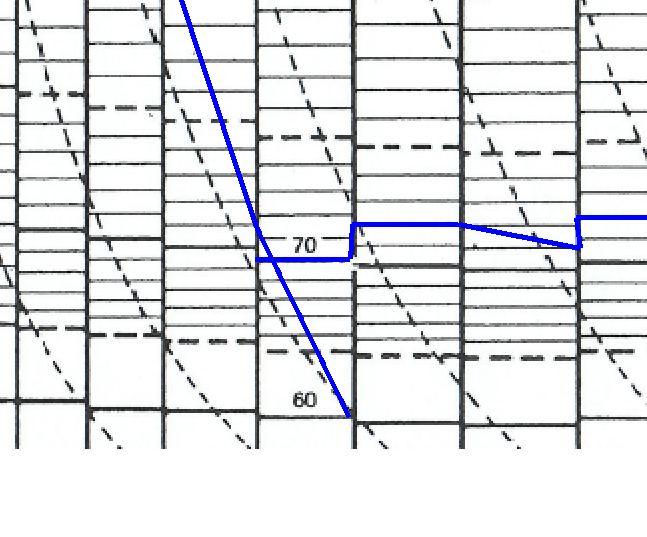

Zur Verdeutlichung habe ich noch eine Abbildung beigefügt, bei dem die gewollte Ecke zu erkennen ist, jedoch auch Weiterführung der Linien, die nicht gewollt sind.
Vielen Dank für eure Hilfe!


Beschreibung:

Download

Dateiname:


Dateigröße:

138.88 KB

Heruntergeladen:

380 mal

Zero1214

Themenstarter

Forum-Newbie


	Beiträge: 5

	Anmeldedatum: 16.06.14

	Wohnort: ---

	Version: ---

Verfasst am: 19.09.2014, 11:09 Titel:

Wer von euch vor einem änlichen Problem steht, kann sich an diesen Code halten, bei mir funktioniert es:

Code:

x1 = f90Hz(a(2,1)-29,1):f180Hz(a(2,2)-29,1); %X-Bereich, in dem ..
if a(2,1)>77 % gezeichnet werden soll
S=S1; T=T1;
elseif 65<=a(2,1) && a(2,1)<=77 %Ermittlung des Anstiegs
S=S2; T=T2;
elseif 50<=a(2,1) && a(2,1)<=65
S=S3; T=T3;
else
S=S4; T=T4;
end;
m1 = (T(2)-T(1))/(S(2)-S(1));
n1 = f90Hz(a(2,1)-29,1)-m1*f90Hz(a(2,1)-29,1);
y1 = @(x1) m1*x1+n1; %Funktion der Geraden
if y1(f180Hz(a(2,2)-29,1))>f90Hz(a(2,2)-29,2)
x1_Schnittpunkt =(f90Hz(a(2,2)-29,2)-n1)/m1; %entspricht der Ecke
x1_neu = f90Hz(a(2,1)-29,1):x1_Schnittpunkt;
y1_neu = @(x1_neu) m1*x1_neu+n1;
h = line(x1_neu,y1_neu(x1_neu)); %Schräge bis Ecke zeichnen
h2 = line([x1_Schnittpunkt,f180Hz(a(2,2)-29,1)], %Gerade ..
[f90Hz(a(2,2)-29,2),f90Hz(a(2,2)-29,2)]); %weiterführen
set(h2,'LineWidth',4.1) %Linien dicker zeichnen
else
h=line(x1,y1(x1)); %falls nicht Ecke, nur Schräge Linie zeichnen
end;
