Linien direkt in ein Bild zeichnen, nicht in den Plot.


Knigge
Forum-Anfänger

Forum-Anfänger

Beiträge: 25
Anmeldedatum: 03.10.14
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 07.01.2015, 14:11     Titel: Linien direkt in ein Bild zeichnen, nicht in den Plot.
  Antworten mit Zitat

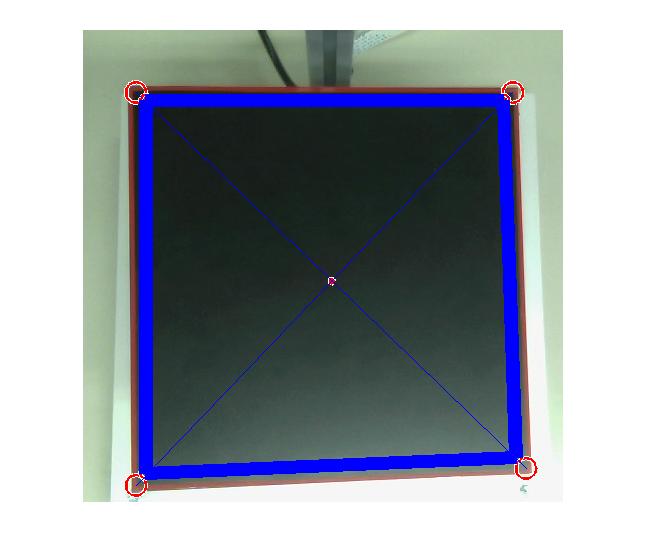

Ich möchte für die Weiterverarbeitung eines Bildes Linien, in das Array in dem es sich befindet einzeichnen, wie ich es in einem Plot tun kann, siehe Anhang.
Falls die mehreren Dimensionen ein Problem sind, würde ich auch mit einem Grauwertbild zufrieden sein, in dem ich dann schwarze oder weiße Linien einfüge.

Im Plot funktioniert das super mit:
Code:
line([x(3), x(4)], [y(3), y(4)],'LineWidth',10,'Color','b');


Hat jemand eine Idee für ein Array?

 Beschreibung:

Download
 Dateiname:  Bild.jpg
 Dateigröße:  23.32 KB
 Heruntergeladen:  515 mal
Private Nachricht senden Benutzer-Profile anzeigen


Hubertus
Forum-Meister

Forum-Meister

Beiträge: 1.034
Anmeldedatum: 08.01.09
Wohnort: Hamburg
Version: ---
     Beitrag Verfasst am: 07.01.2015, 15:00     Titel:
  Antworten mit Zitat
Moin,
hier ein Beispiel:

Code:
I=ones(512,512);  % Ersatz für Bild
figure; imshow(I)
x1=[28,484];                     % obere waagerechte Linie
y1=[28,28];
L1=line(x1,y1,'Color','r','LineWidth',2);

x2=[28,28];                     % linke senkrechte Linie
y2=[28,484];
L1=line(x2,y2,'Color','r','LineWidth',2);

x3=[28,484];                     % untere wagerechte Linie
y3=[484,484];
L1=line(x3,y3,'Color','r','LineWidth',2);

x4=[484,484];                     % rechte senkrechte Linie
y4=[28,484];
L1=line(x4,y4,'Color','r','LineWidth',2);


Grüße - Hubertus
Private Nachricht senden Benutzer-Profile anzeigen

Knigge
Themenstarter

 Forum-Anfänger

Forum-Anfänger

Beiträge: 25
Anmeldedatum: 03.10.14
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 07.01.2015, 15:08     Titel:
  Antworten mit Zitat
Danke Hubertus, aber das ist genau das was ich nicht wollte. Die Linien sind alle nur im Plot gemacht worden. Mache ich später imshow(I) so sind darin keine Linien enthalten. Genau diese möchte ich aber haben.
Private Nachricht senden Benutzer-Profile anzeigen

Hubertus
Forum-Meister

Forum-Meister

Beiträge: 1.034
Anmeldedatum: 08.01.09
Wohnort: Hamburg
Version: ---
     Beitrag Verfasst am: 07.01.2015, 15:31     Titel:
  Antworten mit Zitat
Ja, du hast recht! Es fehlt der befehl, der aus der Figur ein bild macht:

Code:
frame=getframe(gcf);
I=frame2im(frame);
imwrite(


Oder sollen die reinen Bilddaten zu Farbe gewandelt werden?
Private Nachricht senden Benutzer-Profile anzeigen

Hubertus
Forum-Meister

Forum-Meister

Beiträge: 1.034
Anmeldedatum: 08.01.09
Wohnort: Hamburg
Version: ---
     Beitrag Verfasst am: 07.01.2015, 15:43     Titel:
  Antworten mit Zitat
So werden die Bilddaten verändert:

Code:
I=imread('cameraman.tif');
I=cat(3,I,I,I);
R=I(:,:,1);
G=I(:,:,2);
B=I(:,:,3);
R(46:60,46:210)=255;
G(46:60,46:210)=0;
B(46:60,46:210)=0;
Private Nachricht senden Benutzer-Profile anzeigen

Knigge
Themenstarter

 Forum-Anfänger

Forum-Anfänger

Beiträge: 25
Anmeldedatum: 03.10.14
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 07.01.2015, 16:02     Titel:
  Antworten mit Zitat
Vielen Dank!

Die Zweite Variante mit direkt ins Bild zeichnen gefällt mir besser, da im späteren Programm nicht immer irgendwelche Fenster aufgehen sollen. Das Problem dabei ist, das meine Linien immer etwas schräg sind, nie senkrecht oder waagerecht. Gibt es da eine Möglichkeit?

Der line Befehl würde ja die schrägen Linien machen, aber wie verhindert man dann das plot Fenster?
Private Nachricht senden Benutzer-Profile anzeigen

Hubertus
Forum-Meister

Forum-Meister

Beiträge: 1.034
Anmeldedatum: 08.01.09
Wohnort: Hamburg
Version: ---
     Beitrag Verfasst am: 07.01.2015, 16:25     Titel:
  Antworten mit Zitat
Ich würde mir das einfach machen und die Figur drehen:

Code:
I=imread('cameraman.tif');
figure; imshow(I)

I2=imrotate(I,45);
figure; imshow(I2)
I2(:,110)=1;
I2(:,120)=1;
I2(:,130)=1;
figure; imshow(I2)

I4=imrotate(I2,-45);
figure; imshow(I4);


Musst nur auf Farbe umstellen.
Private Nachricht senden Benutzer-Profile anzeigen

Knigge
Themenstarter

 Forum-Anfänger

Forum-Anfänger

Beiträge: 25
Anmeldedatum: 03.10.14
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 07.01.2015, 17:08     Titel:
  Antworten mit Zitat
Das ist natürlich auch eine Lösung... Vielen Dank für die kompetente Hilfe!
Private Nachricht senden Benutzer-Profile anzeigen

Pappok
Forum-Anfänger

Forum-Anfänger


Beiträge: 10
Anmeldedatum: 26.02.15
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 10.03.2015, 11:24     Titel:
  Antworten mit Zitat
Danke auch von meiner Seite! Ich stand vor dem gleichen Problem.
