Verfasst am: 05.09.2017, 22:21 Titel: >> Linien zwischen Ecken im Quader plotten

Halloo User-Gemeinde,
Halloo Admins,

ich habe ein simplen Quader gebastelt ... und geplottet
die Ecken (vertices) mit scatter3, weil es schön bequem geht ...
aber bei den Verbindungs-Linien wird es für mich komplizerter ...

Code:

a = [1 3];
b = [1 3];
c = [1 3]
[x, y, z] = meshgrid(a,b,c);
% ::::::::::::::::::::
% subplot(221)
hs = scatter3(x(:), y(:), z(:), 112, 'k');
set(hs,'linew',3)
hold on
% :::::::::::::::::::::::::::.
[xx, yy] = meshgrid(a);
plot3(xx,yy, z(:,:,2),'r--','Linew',1.5);
plot3(xx',yy',z(:,:,2),'r--','Linew',1.5);
plot3(xx,yy, z(:,:,1),'b--','Linew',2);
plot3(xx',yy',z(:,:,1),'b--','Linew',2);
% :::::::::::::::. die vertikalen Linen fehlen noch
plot3([xx; xx],[yy ;yy],[z(:,:,1); z(:,:,2)],'g--','Linew',2); view(3)

Funktion ohne Link?

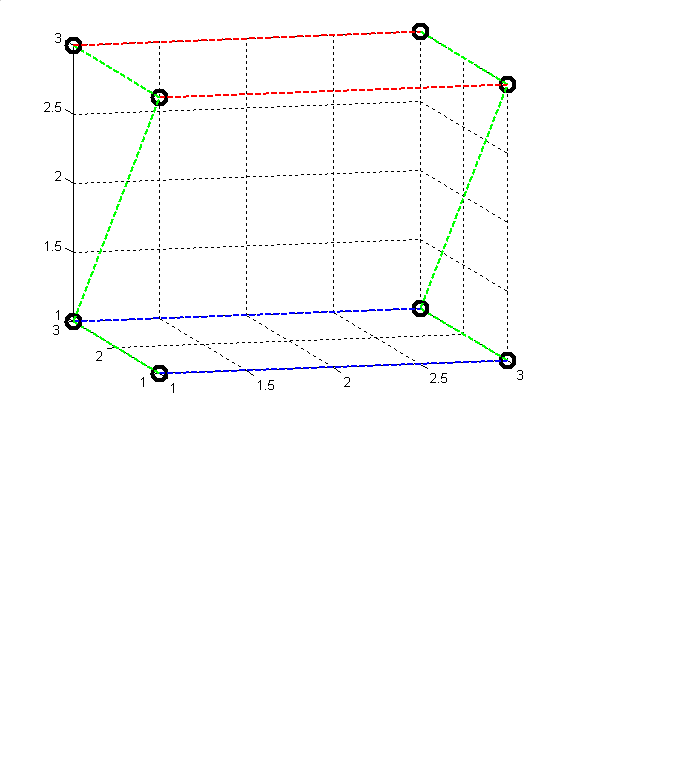

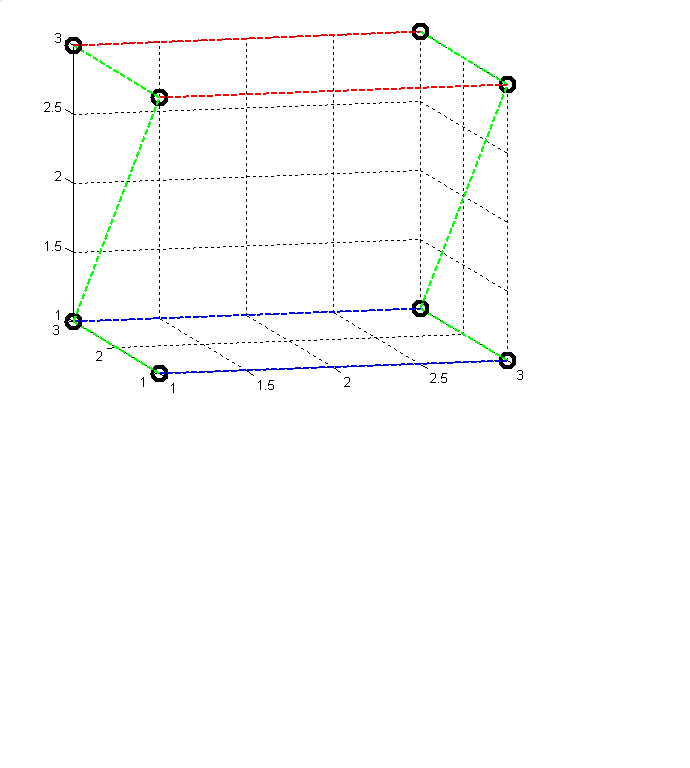

Wenn ihr euch kurz noch meine angehängte Grafik ankuckt, seht ihr insbes.
bei den Vertikalen Linen ein durcheinander ... Crying or Very sad

1.) Frage : Könnt ihr mir bitte zeigen, wie ich alle 4 Senkrechten Linien zw. den Eckpunkten effektiv plotten könnte ??

2.) Frage : Kann man die plot3 - Befehl , also die xx-yy-, z-Koordinaten für die Horizintalen Linien am Boden und am Deckel mit Arrays besser zusammenfassen ,
so daß ich vielleicht nicht so viele einzelne plot3 Befehl benötige ??? Rolling Eyes

Ich hoffe, ich konnte mich verständlich ausdrüclen ... was mir oft nicht so gelingt ...
Vielen Dank für eure Tips & Mühen vorab...
Beste Grüße
stoxxii


Beschreibung:

Download

Dateiname:


Dateigröße:

18.6 KB

Heruntergeladen:

303 mal

stoxxii

Gast


	Beiträge: ---

	Anmeldedatum: ---

	Wohnort: ---

	Version: ---

Verfasst am: 06.09.2017, 15:13 Titel: >> danke - erledigt

Halloo folks,

habe eine prima Solution in einem US Forum gefunden ... Smile

was ich wollte und möchte diese euch auch mitteilen :

Code:

k = 0:1:2;
[X Y Z] = meshgrid(k);
hold on;
hs = scatter3(X(:),Y(:),Z(:),100,'k');
% :::::::::::::::::: Kanten - Linien :::::::::::.
n = length(hs);
x = [X(:) X(:)]';
y = [Y(:) Y(:)]';
z = [repmat(k(1),1,n); repmat(k(end),1,n)];
hpa = plot3(x, y, z,'r--');
hpb = plot3(y, z, x,'g'); % swap coordinates
hpc = plot3(z, x, y,'b:'); % swap coordinates
set([hs, hpa, hpb, hpc],'Linew',2)
view(-29,19)

Funktion ohne Link?

Das n habe ich so gesetzt ... kann man auch woanders her nehmen ...
vielleicht kann der eine oder andere diese Konstruktion weiter verwenden .. Wink

beste grüße
stoxxii
