Verfasst am: 17.11.2014, 09:53 Titel: Log-Skala in Plot Colorbar

Hi Leute,
ich möchte in meine Grafik eine log-colorbar haben.
Habe es jetzt wie folgt probiert.

Code:

hold on; figure
pcolor(C)
shading flat
caxis([1e2 1e7]), cbar1 = colorbar;
set(cbar1,'YScale', 'log');
title('Log-Skala')
imshow(C);

Funktion ohne Link?

Habe den Code aus dem Link:
https://www.mathworks.com/matlabcen.....reader/view_thread/152310

Das Programm liefert mir aber jetzt folgenden Fehler:

Error using matlab.graphics.illustration.ColorBar/set
There is no YScale property on the ColorBar class.

Error in AUTOKORRELATIONPEAK (line 14)
set(cbar1,'YScale', 'log');

Error in Autokorrel (line 20)
G(i)=AUTOKORRELATIONPEAK(Raw_Img);

Kann mir da jemand weiterhelfen?

Gruß
Hans

DSP

Forum-Meister


	Beiträge: 2.117

	Anmeldedatum: 28.02.11

	Wohnort: ---

	Version: R2014b

Verfasst am: 17.11.2014, 13:19 Titel:

In der Matlab Version 2014a wird der Befehl fehlerfrei ausgeführt.

Fehlermeldung ist ja eindeutig...die Eigenschaft 'YScale' gibt es in deiner Version von colorbar nicht.

Schau dir mal den 3. Post im Link an. Dort wird eine Alternative in Form der Funktion

Code:

function cbar = colorbar_log(my_clim)

Funktion ohne Link?

vorgeschlagen.

HansiHans

Themenstarter

Forum-Anfänger


	Beiträge: 34

	Anmeldedatum: 10.11.14

	Wohnort: ---

	Version: ---

Verfasst am: 20.11.2014, 07:55 Titel:

Du meinst praktisch diesen Befehl? Dort kommt aber auch wieder YScale vor.

Code:

function cbar = colorbar_log(my_clim)
%COLORBAR_LOG Apply log10 scaling to pseudocolor axis
% and display colorbar COLORBAR_LOG(V), where V is the
% two element vector [cmin cmax], sets manual, logarithmic
% scaling of pseudocolor for the SURFACE and PATCH
% objects. cmin and cmax should be specified on a LINEAR
% scale, and are assigned to the first and last colors in
% the current colormap. A logarithmic scale is computed,
% then applied, and a colorbar is appended to the current
% axis.
%
% Written by Matthew Crema - 7/2007

% Trick MATLAB by first applying pseudocolor axis
% on a linear scale
caxis(my_clim)

% Create a colorbar with log scale
cbar = colorbar('Yscale', 'log');

% Now change the pseudocolor axis to a log scale.
caxis(log10(my_clim));

Funktion ohne Link?

HansiHans

Themenstarter

Forum-Anfänger


	Beiträge: 34

	Anmeldedatum: 10.11.14

	Wohnort: ---

	Version: ---

Verfasst am: 20.11.2014, 07:59 Titel:

Das Problem ist ja, er macht es mir für mein erstes Bild aber für meine Weiteren dann nichtmehr.

DSP

Forum-Meister


	Beiträge: 2.117

	Anmeldedatum: 28.02.11

	Wohnort: ---

	Version: R2014b

Verfasst am: 20.11.2014, 12:38 Titel:

Evtl. hilft dir ja folgender Hinweis des Autors der Funktion:

Zitat:

The trick is to be savvy enough to stay away from the CAXIS and COLORBAR commands once this function is called.

Also die Funktion nur einmal benutzen und nicht bei jedem hold on. Habe es aber nicht getestet.

HansiHans

Themenstarter

Forum-Anfänger


	Beiträge: 34

	Anmeldedatum: 10.11.14

	Wohnort: ---

	Version: ---

Verfasst am: 20.11.2014, 13:42 Titel:

mh weiß leider nicht wie ich das einbauen soll...
meine funktion wird in einer for-schleife aufgerufen von bildern 1-59
Ich möchte dann das Bild C darstellen lassen mit einer log-Skala
mit den Werten 1,10,100,1000,10000,100000,1000000
Soll ich die "Funktion" dann in mein Hauptprogramm praktisch schreiben?
Sorry bin leider ein totaler Anfänger auf dem Gebiet.

Code:

function [PeakAutocorr]=PeakA(I)

Raw_Img=rgb2gray(I);
G=fspecial('gaussian',[5 5],2);
Raw_Img=imfilter(Raw_Img,G,'same');
B=double(Raw_Img); %In double umändern
C=xcorr2(B); %Autokorrelation mit Bild selbst

%%Hier bilder mit Log Skala anzeigen lassen

end

Funktion ohne Link?

DSP

Forum-Meister


	Beiträge: 2.117

	Anmeldedatum: 28.02.11

	Wohnort: ---

	Version: R2014b

Verfasst am: 24.11.2014, 11:34 Titel:

Ich habe die Funktion selbst nicht getestet. Aber wenn du schon festdefinierte Werte für die Skala in der Colorbar hast, warum setzt zu sie dann nicht manuell?

Code:

cbar1 = colorbar;
set(cbar1,'Ticks', [1,10,100,1000,10000,100000,1000000]); % Einteilung der Skala
set(cbar1,'TicksLabels', {'1e0','1e1','1e2','1e3','1e4','1e5','1e6',}); % Beschriftung der Skala

Funktion ohne Link?

Georggg

Gast


	Beiträge: ---

	Anmeldedatum: ---

	Wohnort: ---

	Version: ---

Verfasst am: 25.11.2014, 13:09 Titel:

Hallo DSP,

sehe ich das richtig, dass der Befehl: cbar1=colorbar; die Colorbar in das Bild einfügt? Möchte ich also ein Bild mit einer Colorbar ausstatten, mit den angegebenen Werten schreibe ich also praktisch:

[code]
imread(I);
figure, cbar1=colorbar;
set(cbar1,'Ticks',[1, 10, 100, 1000, 10000, 100000, 1000000]);
set(cbar1,'TicksLabels', {'1e0', '1e1', '1e2','1e3','1e4','1e5','1e6',});
imshow(I);
[code]

ist das so korrekt? Habe im Moment noch kein Matlab aber versuche schon ein bisschen einzusteigen.

Mfg
Georg

DSP

Forum-Meister


	Beiträge: 2.117

	Anmeldedatum: 28.02.11

	Wohnort: ---

	Version: R2014b

Verfasst am: 25.11.2014, 13:44 Titel:

Hallo,

das erzeugt die colorbar und ein colorbar Object Namens cbar1, mit dem man dann die Eigenschaften der colorbar mittels set verändern kann.

Code:

cbar1=colorbar;

Funktion ohne Link?

Allerdings musste ich gerade feststellen, dass mein Code gar nicht funktioniert. In v2014a sind die Eigenschaft anders benannt als in v2014b

Code:

cbar1 = colorbar;
set(cbar1,'YTick', [1,10,100,1000,10000,100000,1000000]); % Einteilung der Skala
set(cbar1,'YTickLabel', {'1e0','1e1','1e2','1e3','1e4','1e5','1e6',}); % Beschriftung der Skala

Funktion ohne Link?

Während YTickLabel so verändert werden können, kann die Einteilung der Schrittweite Ytick so nicht geändert werden. Warum weiß ich allerdings auch nicht.

Allerdings funktioniert der Befehl

Code:

set(cbar1,'YScale', 'log');

Funktion ohne Link?

sehr wohl in v2014a. Nur anscheinend nicht in älteren Matlab Version.

Georggg

Gast


	Beiträge: ---

	Anmeldedatum: ---

	Wohnort: ---

	Version: ---

Verfasst am: 25.11.2014, 14:03 Titel:

Hättest du eine alternative für die Version R2014b?

DSP

Forum-Meister


	Beiträge: 2.117

	Anmeldedatum: 28.02.11

	Wohnort: ---

	Version: R2014b

Verfasst am: 25.11.2014, 14:10 Titel:

Alternative für was? In v2014b heißen die Eigenschaften so:

Code:

cbar1 = colorbar;
set(cbar1,'Ticks', [1,...]); % Einteilung der Skala
set(cbar1,'TickLabels', {'...','...',...}); % Beschriftung der Skala

Funktion ohne Link?

Siehe hier

HansiHans

Themenstarter

Forum-Anfänger


	Beiträge: 34

	Anmeldedatum: 10.11.14

	Wohnort: ---

	Version: ---

Verfasst am: 25.11.2014, 17:37 Titel:

Hi,

ich benutze auch Matlab R2014b.
Habe jetzt mal diesen Befehl ausprobiert:

Code:

cbar1 = colorbar;
I=imread('C:\Users\Hans\Desktop\Matlab Programm\Messung 3 Papier\Papier1_30.bmp');
G=fspecial('gaussian',[5 5],2);
Raw_Img=imfilter(I,G,'same');
B=double(Raw_Img); %In double umändern
C=xcorr2(B);

cbar1 = colorbar;
set(cbar1,'Ticks', [1,10,100,1000,10000,100000,1000000]); % Einteilung der Skala
set(cbar1,'TickLabels', {'1','10','100','1000','10000','100000','1000000'}); % Beschriftung der Skala
hold on; imshow(C);

Funktion ohne Link?

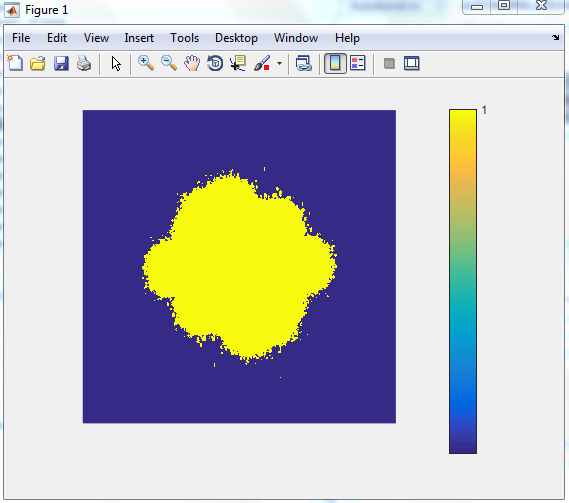

Er gibt mir aber folgende Skala in meinem Figure aus. (siehe Anhang LogSkala). Kannst du mir sagen was ich falsch mache?

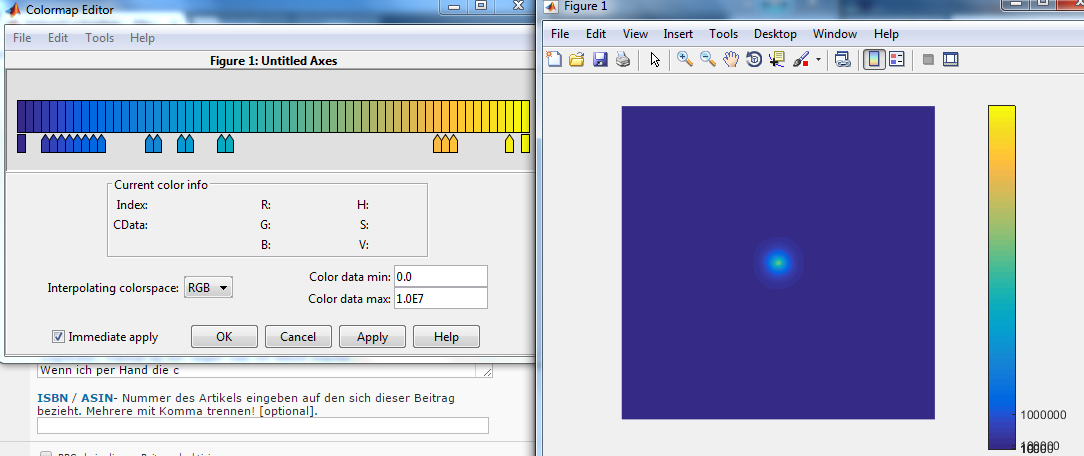

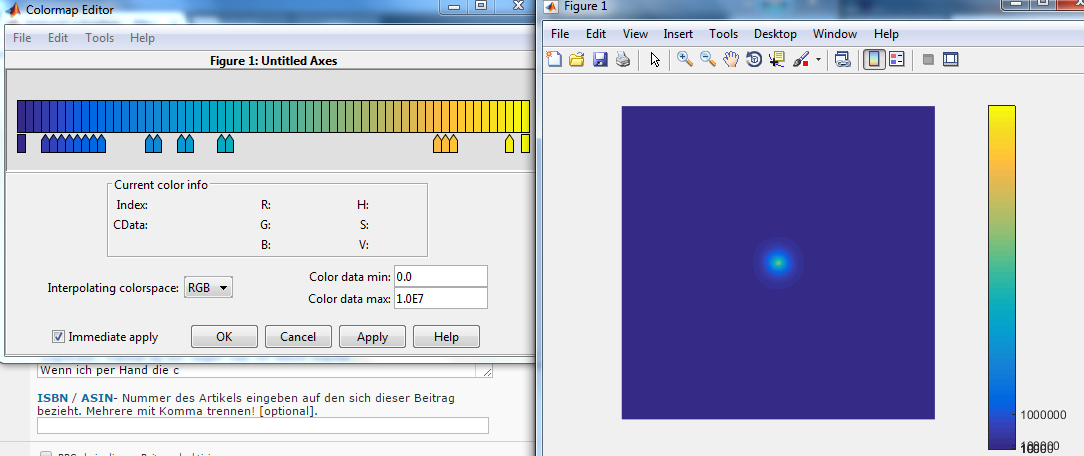

Wenn ich per Hand die Colorbar änder, so dass sie bis 1e7 reicht sieht das ganze dann so aus(siehe Anhang LogSkala Hand)

Bin dir sehr dankbar für deine Hilfe.

Gruß
Hans

Log Skale Hand.PNG

Beschreibung:

Download

Dateiname:

Log Skale Hand.PNG

Dateigröße:

99.58 KB

Heruntergeladen:

475 mal


Beschreibung:

Download

Dateiname:


Dateigröße:

37.13 KB

Heruntergeladen:

519 mal

DSP

Forum-Meister


	Beiträge: 2.117

	Anmeldedatum: 28.02.11

	Wohnort: ---

	Version: R2014b

Verfasst am: 26.11.2014, 12:02 Titel:

Leider weiß ich nicht wie ich dir weiterhelfen kann. Ich habe kein R2014b und kann es daher auch nicht testen. In R2014a führt folgender Code

Code:

cbar1 = colorbar;
set(cbar1,'YTick', [1,10,100,1000,10000,100000,1000000]); % Einteilung der Skala
set(cbar1,'YTickLabel', {'1','10','100','1000','10000','100000','1000000'}); % Beschriftung der Skala

Funktion ohne Link?

bei mir zu ähnlichen Fehlern in der Skala wie in deinem erstem Bild. Erst ein zusätzliches

Code:

set(cbar1,'YScale', 'log');

Funktion ohne Link?

stellt die Ticks richtig dar. Warum aber eine colorbar in R2014b keine Einteilung in linear und log hat, weiß ich auch nicht. Wenn die figure geöffenet ist, dann öffne mal unter View -> den Property Editor und dann doppelklick auf die Colorbar. Nun auf "More properties"...gibt es dort irgendeine Eigenschaft mit "Scale"?
