Look Up Table mit Excel Daten füllen |
|
| Krawattenschal |
Forum-Anfänger
|
 |
Beiträge: 18
|
|
|
|
Anmeldedatum: 02.01.12
|
|
|
|
Wohnort: ---
|
|
|
|
Version: R2014b
|
|
|
|
 |
|
Verfasst am: 10.03.2015, 22:41
Titel: Look Up Table mit Excel Daten füllen
|
 |
| |
 |
 |
Hallo,
ich habe jetzt schon eine ganze Weile gesucht wie ich es schaffe Daten aus einer Excel oder einem mat-File oder auch nur aus dem Workspace in eine Lookup Table zu übertragen, leider ohne Erfolg.
Ich habe ein Simulinkmodell erstellt welches ich nach und nach verfeinern möchte, es soll den Temperaturverlauf eines Gegenstandes berechnen. Dazu habe ich mir Stoffdaten von Luft aus dem VDI Wärmeatlas geschnappt und in eine Excel Tabelle gepackt.
Wärend der Simulation ändert sich antürlich die ganze Zeit die Temperatur, daher mochte ich mit der Lookup Table die Stoffwerte (wie Dichte, dynamische Viskosität etc.) in jedem Schritt interpolieren lassen (Lookup Tables sind dafür richtig!?).
Ich weiß einfach nicht wie man das macht. Bisher fand ich nur so Antworten wie "geht mit xlsxread", einlesen kann ich die Daten, ich weiß nur nicht wie ich sie von dort in die Table tranferiert bekomme.
Kann mir das bitte jemand ausführlich erklären?
Beste Grüße
|
|
|
|
|
|
| Harald |
Forum-Meister
|
|
Beiträge: 24.492
|
|
|
|
Anmeldedatum: 26.03.09
|
|
|
|
Wohnort: Nähe München
|
|
|
|
Version: ab 2017b
|
|
|
|
|
|
|
Verfasst am: 10.03.2015, 22:57
Titel:
|
|
Hallo,
wenn du die Daten bereits im Workspace hast, dann brauchst du beim Lookup-Table nur noch einzutragen, welche Variablen (oder ggf. welche Zeilen oder Spalten davon) für die x- und y-Werte des Lookup-Tables verwendet werden sollen.
Grüße,
Harald
|
|
|
|
| Krawattenschal |
Themenstarter
Forum-Anfänger
|
|
Beiträge: 18
|
|
|
|
Anmeldedatum: 02.01.12
|
|
|
|
Wohnort: ---
|
|
|
|
Version: R2014b
|
|
|
|
|
|
|
Verfasst am: 10.03.2015, 23:16
Titel:
|
|
Hallo Harald,
aber genau da liegt ja das Problem....ich weiß nicht wie.

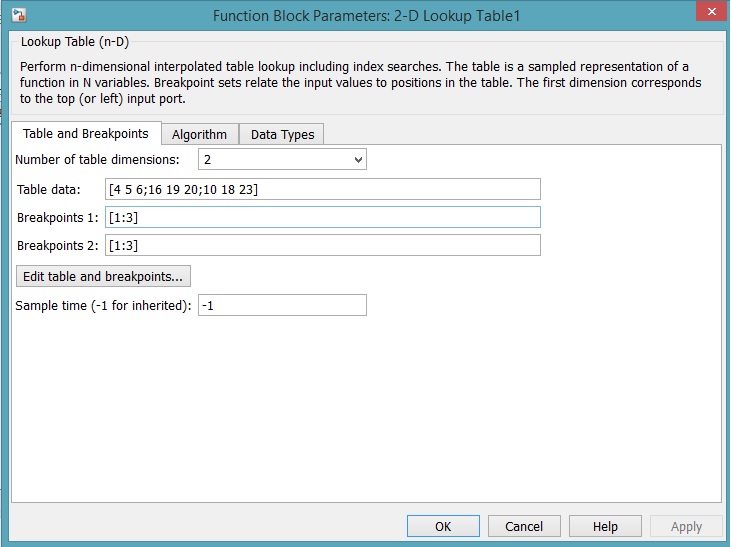

Ich hab bei Doppelklick auf den Lookup Table Block die Ansicht aus dem Anhang. Die Daten im Workspace heißen in meinem Fall jetzt "num".
Was muss ich wo wie eintragen?
Dake für die Hilfe.
| Beschreibung: |
|
Download |
| Dateiname: |
Lookup Table.jpg |
| Dateigröße: |
83.33 KB |
| Heruntergeladen: |
761 mal |
|
|
|
|
| Harald |
Forum-Meister
|
|
Beiträge: 24.492
|
|
|
|
Anmeldedatum: 26.03.09
|
|
|
|
Wohnort: Nähe München
|
|
|
|
Version: ab 2017b
|
|
|
|
|
|
|
Verfasst am: 11.03.2015, 18:29
Titel:
|
|
Hallo,
Dimension: 1
Table Data: die "y-Werte", beispielsweise num(:,2)
Breakpoints: die "x-Werte", beispielsweise num(:,1)
Sicher kann ich es leider nicht sagen, da ich nicht erahnen kann, in welcher Form num die Daten enthält.
Grüße,
Harald
|
|
|
|
| Krawattenschal |
Themenstarter
Forum-Anfänger
|
|
Beiträge: 18
|
|
|
|
Anmeldedatum: 02.01.12
|
|
|
|
Wohnort: ---
|
|
|
|
Version: R2014b
|
|
|
|
|
|
|
Verfasst am: 12.03.2015, 10:10
Titel:
|
|
Hallo Harald,
vielen Dank so einfach kann das sein und hält einen doch ewig auf...!
Du hast mir sehr geholfen
Beste Grüße
|
|
|
|
|
|
|
