Lookup, 3D


Hardtacker

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 15.10.2015, 11:57     Titel: Lookup, 3D
  Antworten mit Zitat
Hallo,

ich bekomme in Simulink folgenden Fehler im Lookup Table(Siehe Bild Error.png)

Das komische ist, dass es gestern aber schon mal funktioniert hat.

Ich erstelle mir die Datei wie folgt

Code:


Overall_Losses(:,:,1) = {0,4,4.2,4.4,4.5,4.7,5.2,5.6;...
                        0,7.5,7.6,7.7,7.7,7.8,8.1,8.5;...
                        0,10.8,10.8,10.6,10.4,10.2,10.7,11.2;...
                        0,15.9,15.9,15.6,15.4,15.1,15.1,14.9;...
                        0,20.6,20.6,20.1,19.5,19.4,19,18.4;...
                        0,24.1,24.1,23.5,22.7,22.4,22,21.3};

Overall_Losses(:,:,2) = {0,3.4,3.6,3.8,4,4.3,4.9,5.6;...
                        0,6.3,6.3,6.3,6.4,6.5,7,7.5;...
                        0,9,9,8.9,8.8,8.7,9.2,9.6;...
                        0,12.8,12.8,12.6,12.4,12.3,12.5,12.7;...
                        0,16.2,16.2,15.8,15.4,15.3,15.3,15.3;...
                        0,19.3,19.3,18.7,18.2,18,18,17.9};




das ganze geht bis 7 Datensätze. Die Matrix ist dann 6x8x7 groß.

Anschließend kann ich nur über den folgenden Befehl die
Matrix in den Lookup Table einbinden (siehe Bild Lookup.png)
reshape(Data,[6,8,7]). Ansonst gibt es ein Fehlermeldung das die Data aus Cells besteht.


Was mache ich falsch?


Danke.

 Beschreibung:

Download

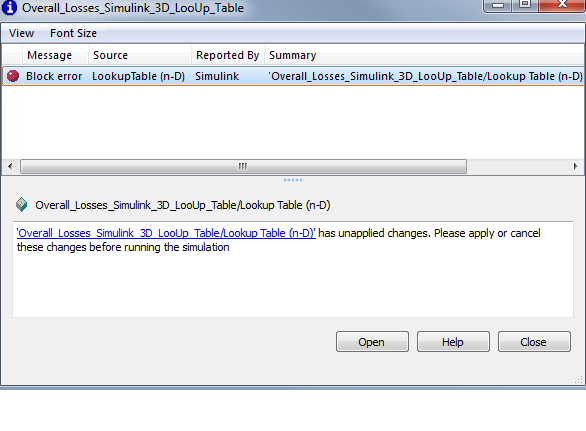

 Dateiname:  Error.png
 Dateigröße:  24.93 KB
 Heruntergeladen:  449 mal
 Beschreibung:

Download

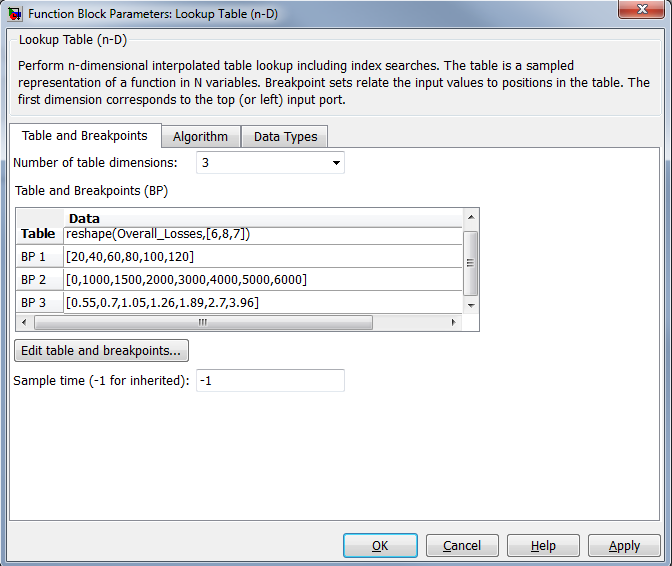

 Dateiname:  Lookup.png
 Dateigröße:  40.67 KB
 Heruntergeladen:  457 mal


Mmmartina
Forum-Meister

Forum-Meister

Beiträge: 745
Anmeldedatum: 30.10.12
Wohnort: hier
Version: R2020a
     Beitrag Verfasst am: 16.10.2015, 14:40     Titel:
  Antworten mit Zitat
Du legst ja auch keine Matrix, sondern eine Cell-Matrix an ( für Matrix: [], für Cell: {} )! Mit reshape wandelst du diese dann sinnfreier weise in eine Matrix um. Den Schritt könnte man auslassen, wenn man gleich als Matrix anlegt.

D.h. die Aussage, "das die Data aus Cells besteht" ist richtig und keine Fehlermeldung.
_________________

LG
Martina

"Wenn wir bedenken, daß wir alle verrückt sind, ist das Leben erklärt." (Mark Twain))
Private Nachricht senden Benutzer-Profile anzeigen

Hardtacker

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 19.10.2015, 21:45     Titel:
  Antworten mit Zitat
Hallo,

das war absolut richtig.

Code:


Overall_Losses(:,:,1) = [0,4,4.2,4.4,4.5,4.7,5.2,5.6;...
                        0,7.5,7.6,7.7,7.7,7.8,8.1,8.5;...
                        0,10.8,10.8,10.6,10.4,10.2,10.7,11.2;...
                        0,15.9,15.9,15.6,15.4,15.1,15.1,14.9;...
                        0,20.6,20.6,20.1,19.5,19.4,19,18.4;...
                        0,24.1,24.1,23.5,22.7,22.4,22,21.3];




So funktioniert es einwandfrei und es gibt keine Fehlermeldung mehr.

In wie weit kann man der Interpolation in Simulink trauen?

Gruß,

Hardtacker

Epfi
Forum-Meister

Forum-Meister


Beiträge: 1.134
Anmeldedatum: 08.01.09
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 19.10.2015, 22:22     Titel:
  Antworten mit Zitat
Hardtacker hat Folgendes geschrieben:
In wie weit kann man der Interpolation in Simulink trauen?


Interpolation ist mathematisch sehr eindeutig formuliert. Von daher kannst Du der Interpolation von Simulink so sehr vertrauen, wie Du Deinem Taschenrechner bei der Addition zweier Zahlen vertraust. Und wenn Du ganz genau wissen willst, was Simulink tut: in der Dokumentation steht, wie interpoliert wird ( http://de.mathworks.com/help/simuli.....ating-missing-points.html ).
