LQ- Optimierung



Papafirefest
Forum-Newbie

Forum-Newbie


Beiträge: 3
Anmeldedatum: 08.06.16
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 08.06.2016, 13:04     Titel: LQ- Optimierung
  Antworten mit Zitat
Hallo zusammen,

folgendes Problem. Sollen eine PT3 Strecke mit Störgröße mit einem PID-Regler und der Optimization - Toolbox vergleichen. Da ich wenig Erfahrung mit der Tollbox habe würde mich interessieren wie ich dies realisiere und mit Simulink umsetzen kann.

G(s) = 0,025/ (s^3+0,55 s^2+0,095 s +0,005 )

Vielen Dank

Mit freundlichen Grüßen

Papafirefest
Private Nachricht senden Benutzer-Profile anzeigen


gs
Forum-Century

Forum-Century


Beiträge: 172
Anmeldedatum: 17.03.16
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 08.06.2016, 13:23     Titel:
  Antworten mit Zitat
Schau mal in den Anhang, meinst du sowas?

strecke_mit_PID.slx
 Beschreibung:

Download
 Dateiname:  strecke_mit_PID.slx
 Dateigröße:  14.35 KB
 Heruntergeladen:  477 mal
Strecke mit PID.PNG

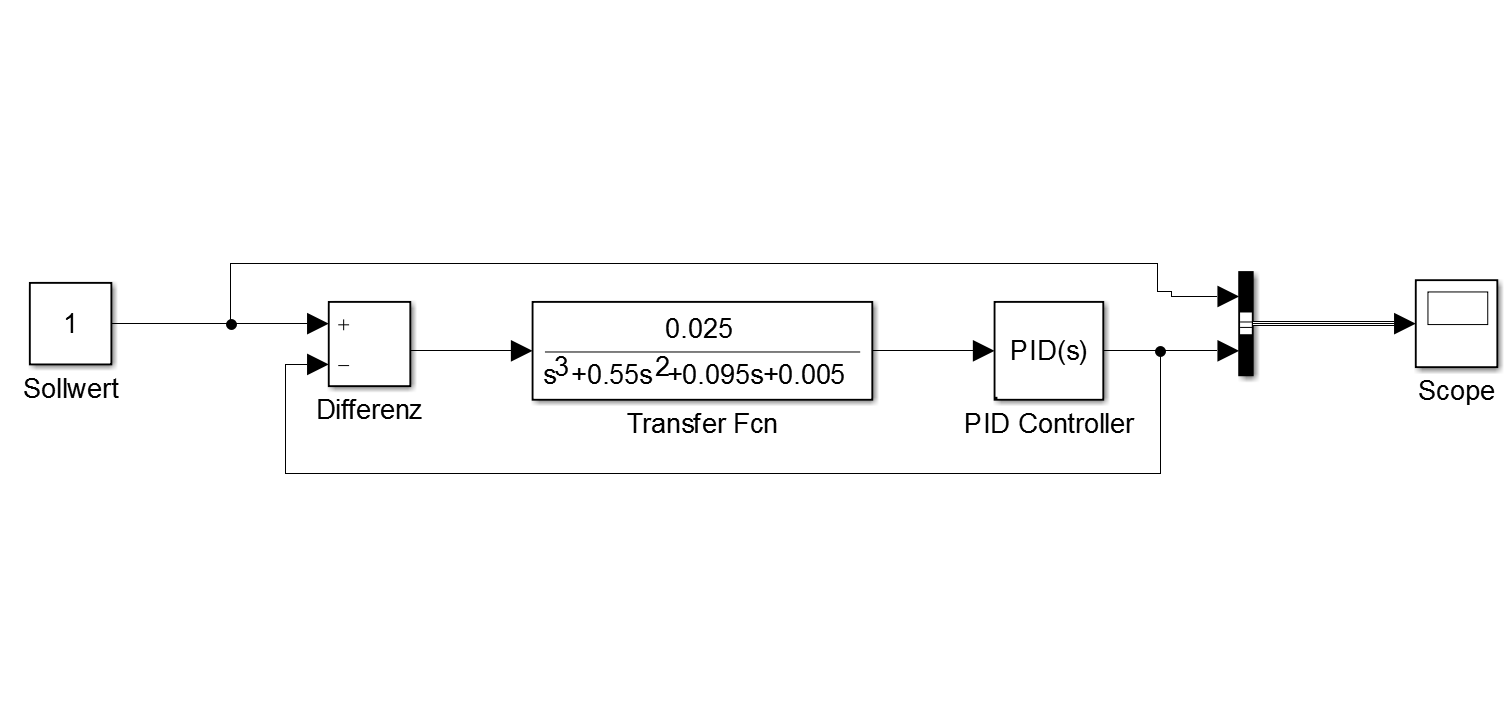

 Beschreibung:

Download
 Dateiname:  Strecke mit PID.PNG
 Dateigröße:  21.2 KB
 Heruntergeladen:  484 mal
Private Nachricht senden Benutzer-Profile anzeigen

Papafirefest
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 3
Anmeldedatum: 08.06.16
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 09.06.2016, 10:45     Titel:
  Antworten mit Zitat
Vielen Dank für die schnelle Hilfe.

Es geht mir aber eher, um die Umsetzung mit der Optimization Toolbox.
Wie kann ich dort die Parameter einstellen, um die Übertragungsfunktion zu optimieren und mir diese dann über Simulink anzeigen lassen kann.

Gruß

Papafirefest
Private Nachricht senden Benutzer-Profile anzeigen

gs
Forum-Century

Forum-Century


Beiträge: 172
Anmeldedatum: 17.03.16
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 09.06.2016, 10:55     Titel:
  Antworten mit Zitat
Hi,

in den PID-Controller wechseln... also Doppelklick auf den Block und dann musst du den Button "Tune" suchen...
Dein Modell wird dann linearisiert und dann kannst du mit ein paar Schiebereglern deine Parameter bestimmen.

Viel Spaß
Private Nachricht senden Benutzer-Profile anzeigen

AKNOT
Forum-Century

Forum-Century


Beiträge: 129
Anmeldedatum: 12.10.11
Wohnort: Bochum
Version: R2018a
     Beitrag Verfasst am: 09.06.2016, 12:25     Titel:
  Antworten mit Zitat
Das "tune" im PID-Block läuft aber meines Wissens nach nicht über die Optimization Toolbox. Für diese müsstest du eine Zielfunktion festlegen, die die Reglerparameter entgegen nimmt und ein Kriterium zurückliefert (nach Simulation bspw.), das minimiert werden soll (Regelabweichung, IAE, etc.).

Dann werden durch den ausgewählten Algorithmus (fmincon, lsqnonlin,...) die Parameter hinsichtlich des Kriteriums optimiert bis zu einem Abbruchkriterium.

Siehe auch hier: http://de.mathworks.com/help/optim/index.html


Gruß
Private Nachricht senden Benutzer-Profile anzeigen
