Maßstab von zwei Subplots stimmt nicht überein


Oorim
Forum-Anfänger

Forum-Anfänger

Beiträge: 17
Anmeldedatum: 07.02.09
Wohnort: ---
Version: R2008b
     Beitrag Verfasst am: 30.05.2014, 11:52     Titel: Maßstab von zwei Subplots stimmt nicht überein
  Antworten mit Zitat
Ahoi

Ich habe ein Problem mit einem Subplot. Und zwar stimmen die beiden Maßstäbde der x-Achse nicht überein. Die beiden Plots zeigen die gleichen Daten.

Code:
Code:

r=[-3:.1:3];
norm=normpdf(r,0,1);

s1=subplot(2,1,1);
    boxplot(r,'orientation','horizontal');
s2=subplot(2,1,2);
    plot(r,norm);

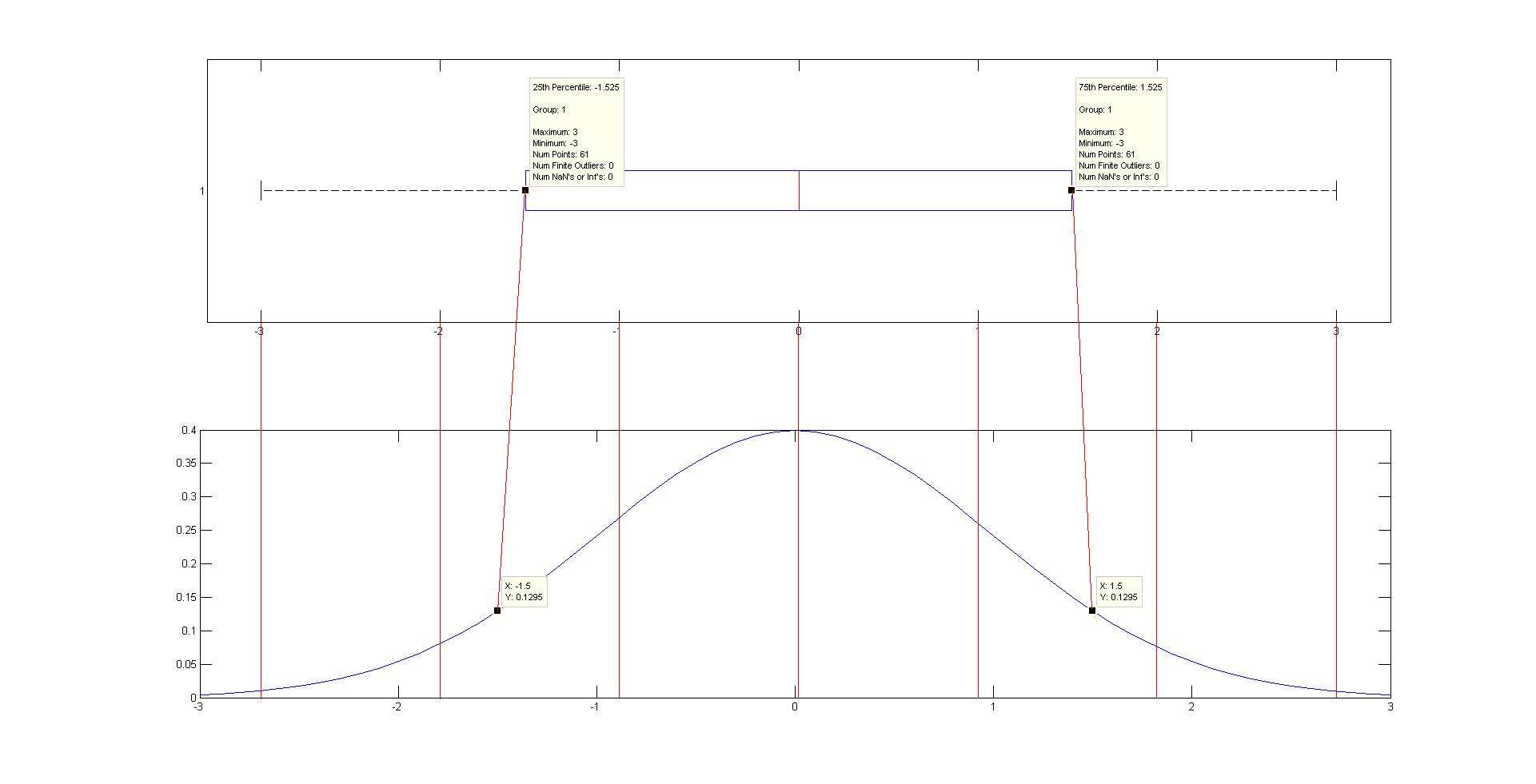

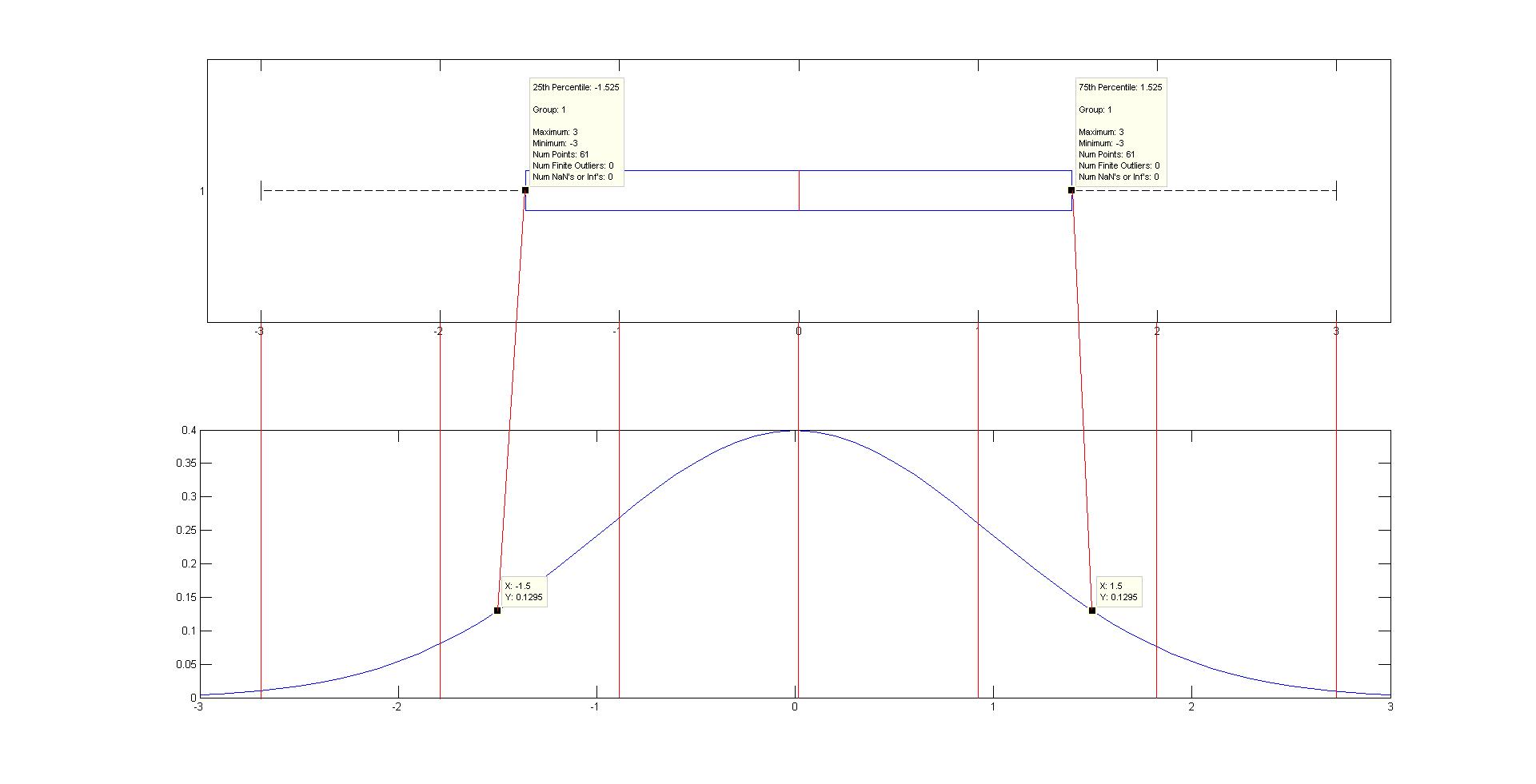

Das Ergebnis habe ich angehängt. Ich habe zur Illustration die Punkte markiert. Ziel des Plots ist es eigentlich nur das Thema "Boxplot" zu illustrieren, deshalb ist es so einfach aufgebaut Wink


Ich hoffe mir kann jemand helfen Smile

Grüße

 Beschreibung:

Download
 Dateiname:  screen.jpg
 Dateigröße:  87.76 KB
 Heruntergeladen:  283 mal


Zuletzt bearbeitet von Oorim am 30.05.2014, 12:44, insgesamt einmal bearbeitet
Private Nachricht senden Benutzer-Profile anzeigen


Harald
Forum-Meister

Forum-Meister

Beiträge: 24.495
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 30.05.2014, 11:54     Titel:
  Antworten mit Zitat
Hallo,

du kannst die Maßstäbe selbst anpassen.
Code:


Grüße,
Harald
Private Nachricht senden Benutzer-Profile anzeigen

Oorim
Themenstarter

 Forum-Anfänger

Forum-Anfänger

Beiträge: 17
Anmeldedatum: 07.02.09
Wohnort: ---
Version: R2008b
     Beitrag Verfasst am: 30.05.2014, 11:59     Titel:
  Antworten mit Zitat
Ja, das wusste ich. Ich wusste nur nicht warum sie nicht gleich sind und ergo auch nicht wie ich das Problem löse.

Aber: das Problem saß ca 1m vor dem Bildschirm Rolling Eyes ich habe eben gerade gemerkt, dass die xlims vom oberen Plot 0,3 größer sind als die vom unteren. Und voilá Rolling Eyes


Manchmal ist es echt peinlich Dinge nicht zu direkt merken Embarassed
Private Nachricht senden Benutzer-Profile anzeigen

SkyRazor
Forum-Century

Forum-Century

Beiträge: 106
Anmeldedatum: 07.05.14
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 30.05.2014, 13:43     Titel:
  Antworten mit Zitat
hallo,

du kannst die folgende code hinfügen.

Code:
pos1 = get(s1,'Position');
pos2 = get(s2,'Position');
pos1(1)=pos2(1);
pos1(3)=pos2(3);
set(s1,'Position',pos1)
xlim(s1,[-3 3])


viel Glück!
Private Nachricht senden Benutzer-Profile anzeigen

Oorim
Themenstarter

 Forum-Anfänger

Forum-Anfänger

Beiträge: 17
Anmeldedatum: 07.02.09
Wohnort: ---
Version: R2008b
     Beitrag Verfasst am: 30.05.2014, 14:44     Titel:
  Antworten mit Zitat
Merci Smile
