Mathematische Modell einer Temperaturregelung |
|
| DanielAT |
Forum-Newbie
|
 |
Beiträge: 3
|
|
|
|
Anmeldedatum: 03.06.13
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
 |
|
Verfasst am: 03.06.2013, 09:12
Titel: Mathematische Modell einer Temperaturregelung
|
 |
Hallo zusammen,
ich bin neu hier und auch Anfänger in der Regelungstechnik.
Ich soll für mein Praktikum eine Temperaturregelung für ein Ölumlaufschmierssystem erstellen. Dabei gibt es einen Öltank (15 Liter), einen Heizstab der sich im Öltank befindet und einen Ölkühler.
Ich weiß aber leider nicht wie ich die Wärmebilanz ansetze damit ich das Mathematische Modell aufstellen kann. (Später soll mit Hilfe eines PID-Reglers die Temperatur auf eine vom Bediener eingestellte Temperatur geregelt werden)
Vll kann mir hier jemand helfen.

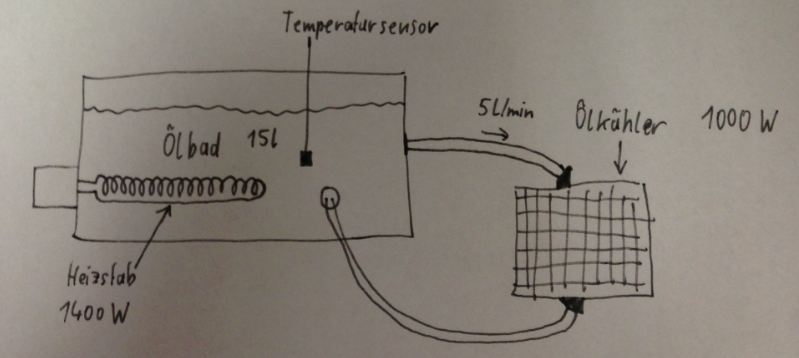

Im Anhang befindet sich noch eine kleine Skizze vom prinzipiellen Aufbaues.
Danke schon mal im Voraus für eure Bemühungen.
| Beschreibung: |
|
Download |
| Dateiname: |
Systemskizze.JPG |
| Dateigröße: |
33.38 KB |
| Heruntergeladen: |
1422 mal |
|
|
|
|
|
|
| dennyg |
Forum-Newbie
|
|
Beiträge: 7
|
|
|
|
Anmeldedatum: 12.01.13
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 18.06.2013, 15:07
Titel:
|
|
Hallo, du brauchst keine Wärmebilanz aufstellen.
Gehe von der zu kontrollierenden Größe aus und stelle fest, was Einfluss auf diese hat und welcher Art dieser Einfluss ist.
Nimm dir alle Größen vor die Einfluss hatten und Spiel dasselbe Spiel durch bis du alle problemrelevanten Größen erfasst hast.
Stichwort Wirkungsplan
|
|
|
|
| Pupsiki |
Forum-Newbie
|
|
Beiträge: 1
|
|
|
|
Anmeldedatum: 05.12.13
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 05.12.2013, 11:45
Titel:
|
|
Hi, ich habe ein ähnliches Problem. Kannst du mir verraten wie du dann weiter angesetzt hast?
|
|
|
|
| cyrez |
Forum-Fortgeschrittener
|
|
Beiträge: 81
|
|
|
|
Anmeldedatum: 15.09.10
|
|
|
|
Wohnort: Bayern
|
|
|
|
Version: 2020b
|
|
|
|
|
|
|
Verfasst am: 09.12.2013, 15:27
Titel:
|
|
Hallo!
Also ich würde die empfehlen den 1. Hauptsatz der Thermodynamik anzusetzen
C*dT/dt = Summe aller ab-/zugeführten Leistungen und Wärmeströme.
Damit hast du schon mal die halbe Miete
C=m*c
C = Wärmekapazität
c = spez. Wärmekapazität
m = Masse des Systems
Wenn du das hast kann ich dir beim Reglerentwurf helfen
|
|
|
|
|
|
|
