Matlab FFT/iFFT wo ist der fehler?


steffen.k
Forum-Newbie

Forum-Newbie

Beiträge: 3
Anmeldedatum: 23.07.11
Wohnort: Lübeck
Version: ---
     Beitrag Verfasst am: 23.07.2011, 20:37     Titel: Matlab FFT/iFFT wo ist der fehler?
  Antworten mit Zitat
Hallo Zusammen,

ich habe ein Problem mit der Inversen-FFT bei Matlab. Ich habe Messdaten
die transformiere ich in den Frequenzbereich, dann manipuliere ich die
und wandele diese mit der iFFT zurück in den Zeitbereich. Irgendwas geht
aber schief Sad Wie man im Bild erkennen kann ist das nur noch wildes
irgendwas...

Hat jemand eine Idee?

Vielen Dank
Gruß Steffen

DisplayUSBData2.m
 Beschreibung:
Das Skript

Download
 Dateiname:  DisplayUSBData2.m
 Dateigröße:  1.96 KB
 Heruntergeladen:  846 mal
 Beschreibung:

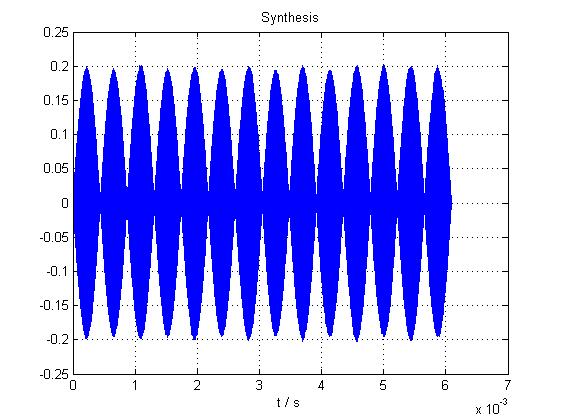

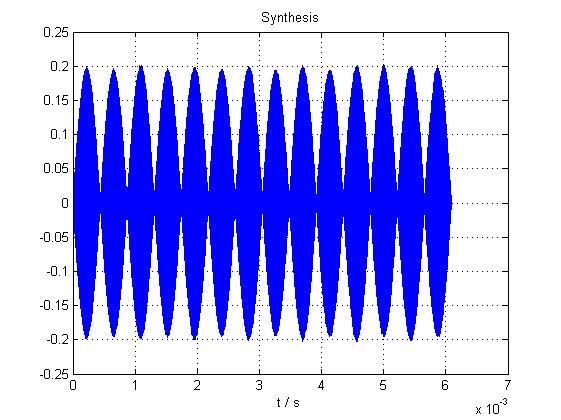

Das komische Ergebnis

Download
 Dateiname:  IFFT.jpg
 Dateigröße:  42.71 KB
 Heruntergeladen:  1019 mal
Output.txt
 Beschreibung:
Die Messdaten als Binar-File

Download
 Dateiname:  Output.txt
 Dateigröße:  118.91 KB
 Heruntergeladen:  718 mal
 Beschreibung:

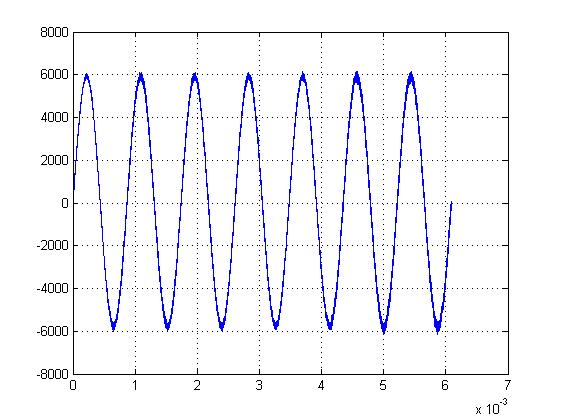

Die Messdaten im Zeitbereicht vor der Bearbeitung

Download
 Dateiname:  Messdaten.jpg
 Dateigröße:  41.31 KB
 Heruntergeladen:  987 mal
Private Nachricht senden Benutzer-Profile anzeigen


DSP
Forum-Meister

Forum-Meister


Beiträge: 2.117
Anmeldedatum: 28.02.11
Wohnort: ---
Version: R2014b
     Beitrag Verfasst am: 25.07.2011, 09:46     Titel:
  Antworten mit Zitat
Hallo Steffen,

der Fehler liegt hier...

Code:

Y = ifftshift(SequenceSpectrum);
y = ifft(Y, Nfft); % Spektrum nicht nochmal shiften

% oder so:

Y = SequenceSpectrum;
y = ifft(fftshift(Y), Nfft);



Wenn du dein Amplitdenspektrum mit NFFT/2 skalierst, musst du das bei der ifft() rückgängig machen Wink

Code:
y = ifft(Y, Nfft) * (Nfft/2);


Allerdings ist die Skalierung auch nicht ganz korrekt. Der Gleichanteil des Spektrums und bei der Nyquistfreq. werden nur mit Nfft skaliert

Code:

SequenceSpectrum(1) = SequenceSpectrum(1) / Nfft
SequenceSpectrum(2:(Nfft/2)) = SequenceSpectrum(2:(Nfft/2)) / (Nfft/2)
SequenceSpectrum((Nfft/2)+1) = SequenceSpectrum((Nfft/2)+1) / Nfft



Gruß DSP
Private Nachricht senden Benutzer-Profile anzeigen

steffen.k
Themenstarter

 Forum-Newbie

Forum-Newbie

Beiträge: 3
Anmeldedatum: 23.07.11
Wohnort: Lübeck
Version: ---
     Beitrag Verfasst am: 25.07.2011, 10:19     Titel:
  Antworten mit Zitat
Super es geht! Vielen dank!
Private Nachricht senden Benutzer-Profile anzeigen

steffen.k
Themenstarter

 Forum-Newbie

Forum-Newbie

Beiträge: 3
Anmeldedatum: 23.07.11
Wohnort: Lübeck
Version: ---
     Beitrag Verfasst am: 25.07.2011, 12:57     Titel:
  Antworten mit Zitat
DSP hat Folgendes geschrieben:

Code:

SequenceSpectrum(1) = SequenceSpectrum(1) / Nfft
SequenceSpectrum(2:(Nfft/2)) = SequenceSpectrum(2:(Nfft/2)) / (Nfft/2)
SequenceSpectrum((Nfft/2)+1) = SequenceSpectrum((Nfft/2)+1) / Nfft





Hallo DSP,

eine Frage habe ich nun doch müsste es nicht

Code:

Y(1) = Y(1) * Nfft;                                        % - fs/2
Y(Nfft) = Y(Nfft) * Nfft;                                  % + fs/2
Y((Nfft/2)+1) = Y((Nfft/2)+1) * Nfft;               % DC Part
Y(2:Nfft-1) = Y(2:Nfft-1) * (Nfft/2);                 % Rest



sein?
Private Nachricht senden Benutzer-Profile anzeigen

DSP
Forum-Meister

Forum-Meister


Beiträge: 2.117
Anmeldedatum: 28.02.11
Wohnort: ---
Version: R2014b
     Beitrag Verfasst am: 25.07.2011, 13:03     Titel:
  Antworten mit Zitat
Sorry...das war alles Mist. Diese Skalierung gilt nur, wenn man lediglich das positive Frequenzspektrum verwendet, also von 0...fn [Hz]. Wenn man wie du, das Beidseitige nimmt, ist die Skalierung lediglich mit * (1/Nfft).
Ich benutze immer nur das positive Spektrum und aus Macht der Gewohnheit habe ich dann einfach diese Saklierung angegeben.
