MATLAB_IPT: Segmentierung von Objekten


Benedikt1989
Forum-Newbie

Forum-Newbie

Beiträge: 3
Anmeldedatum: 26.10.15
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 01.12.2015, 10:02     Titel: MATLAB_IPT: Segmentierung von Objekten
  Antworten mit Zitat
Hallo zusammen,

ich habe ein Graustufenbild und möchte die darauf enthaltenen Objekte segmentieren. Bei meinem bisherigen Code erstelle ich zuerst ein Schwarzweissbild und wende dann den Watershed Algorithmus an.

Code:
%Das ist mein Code.
I_c = imread ('Ausgangs_Graustufenbild.bmp');

%Grayscale to BW
threshold = graythresh (I_c);
bw = im2bw (I_c,threshold);
bw = imfill (bw,'holes');
bw = bwareaopen (bw, 10);

% Watershed Algorithmus
D = -bwdist(~bw);
figure, imshow(D,[])

Ld = watershed(D);
figure, imshow(label2rgb(Ld))

bw2 = bw;
bw2(Ld == 0) = 0;
figure, imshow(bw2)

mask = imextendedmin(D,2);
figure, imshowpair(bw,mask,'blend')

D2 = imimposemin(D,mask);
Ld2 = watershed(D2);

bw3 = bw;
bw3(Ld2 == 0) = 0;
figure, imshow (bw3)

bwg = imfill(bw3,'holes');
bwg = imopen(bwg, ones(1,1));
bwg = bwareaopen(bwg, 20);
bwg_perim = bwperim(bwg);
overlay = imoverlay(I_c, bwg_perim, [.3 1 .3]);
figure, imshow (overlay)




Im Anhang ist das Ausgangsbild sowie das Ergebnis als Overlay und BW-Bild. Habt ihr vielleicht noch eine Idee die Segmentierung zu optimieren. Im Großen und Ganzen ist es ok aber natürlich sind noch eine Fehler zu erkennen.

Vielen Dank für eure Antworten

 Beschreibung:

Download

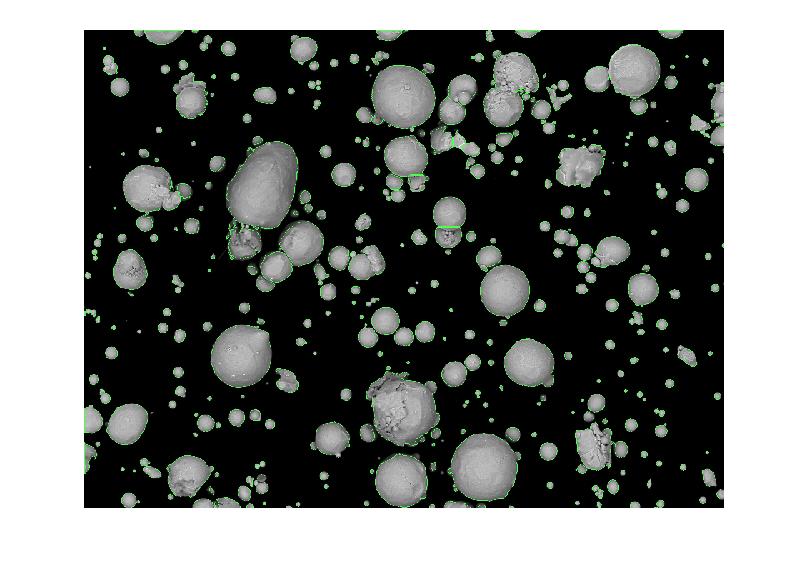

 Dateiname:  Objekte_Segmentiert.jpg
 Dateigröße:  65.2 KB
 Heruntergeladen:  489 mal
 Beschreibung:

Download

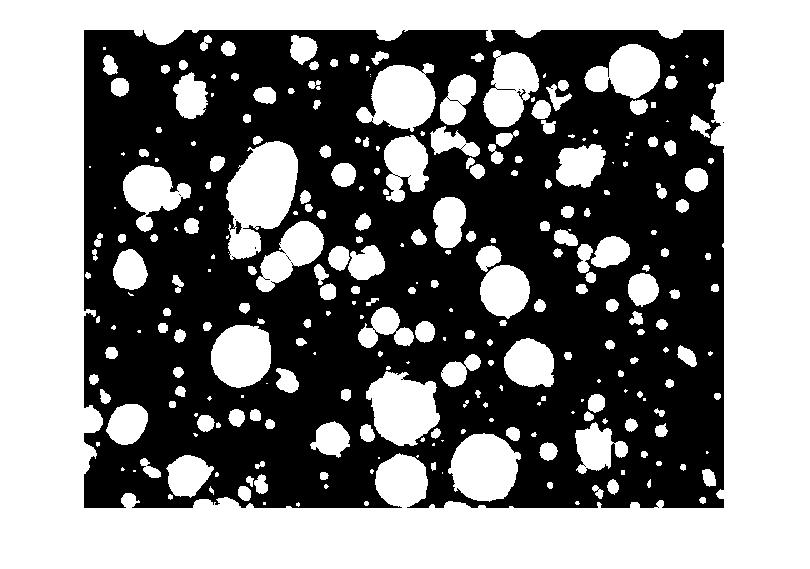

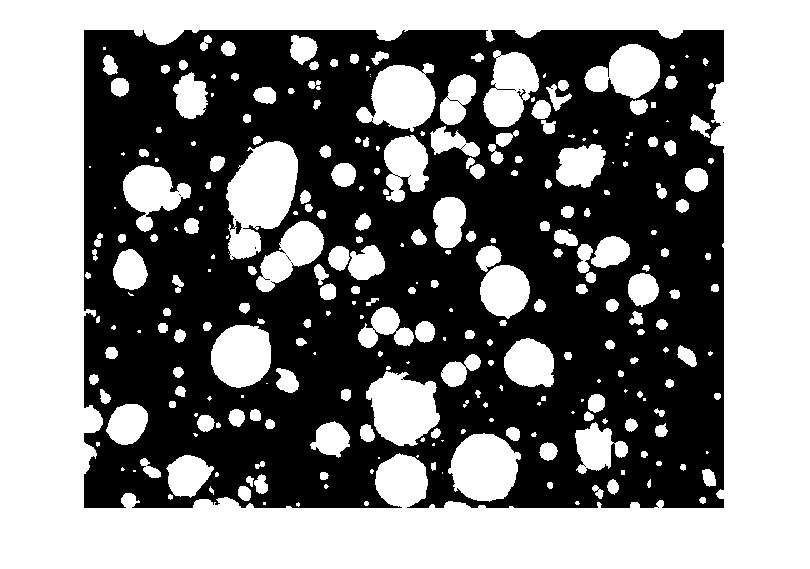

 Dateiname:  BW_Objekte_Segmentiert.jpg
 Dateigröße:  66 KB
 Heruntergeladen:  501 mal
 Beschreibung:

Download

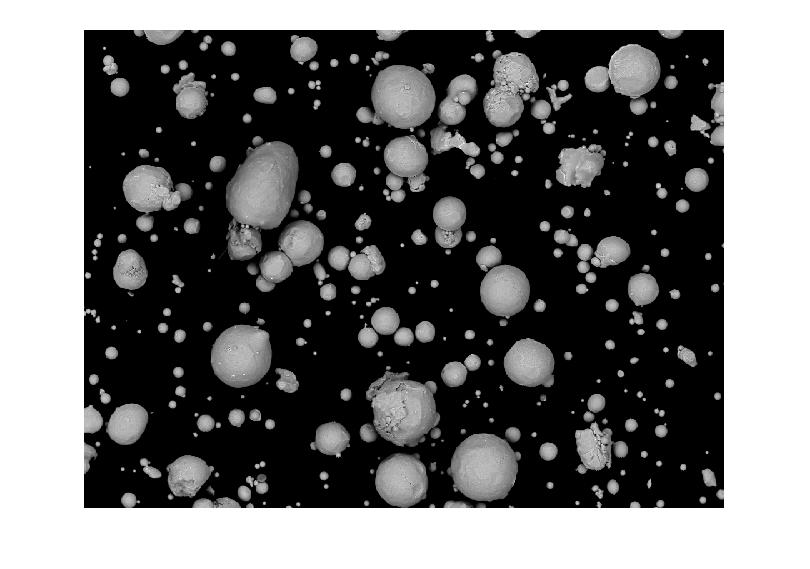

 Dateiname:  Ausgangs_Graustufenbild.jpg
 Dateigröße:  50.95 KB
 Heruntergeladen:  486 mal
