Verfasst am: 08.02.2016, 05:54 Titel: Matlab malt die Pfeilspitze schief (annotation('arrow'))

Hallo,

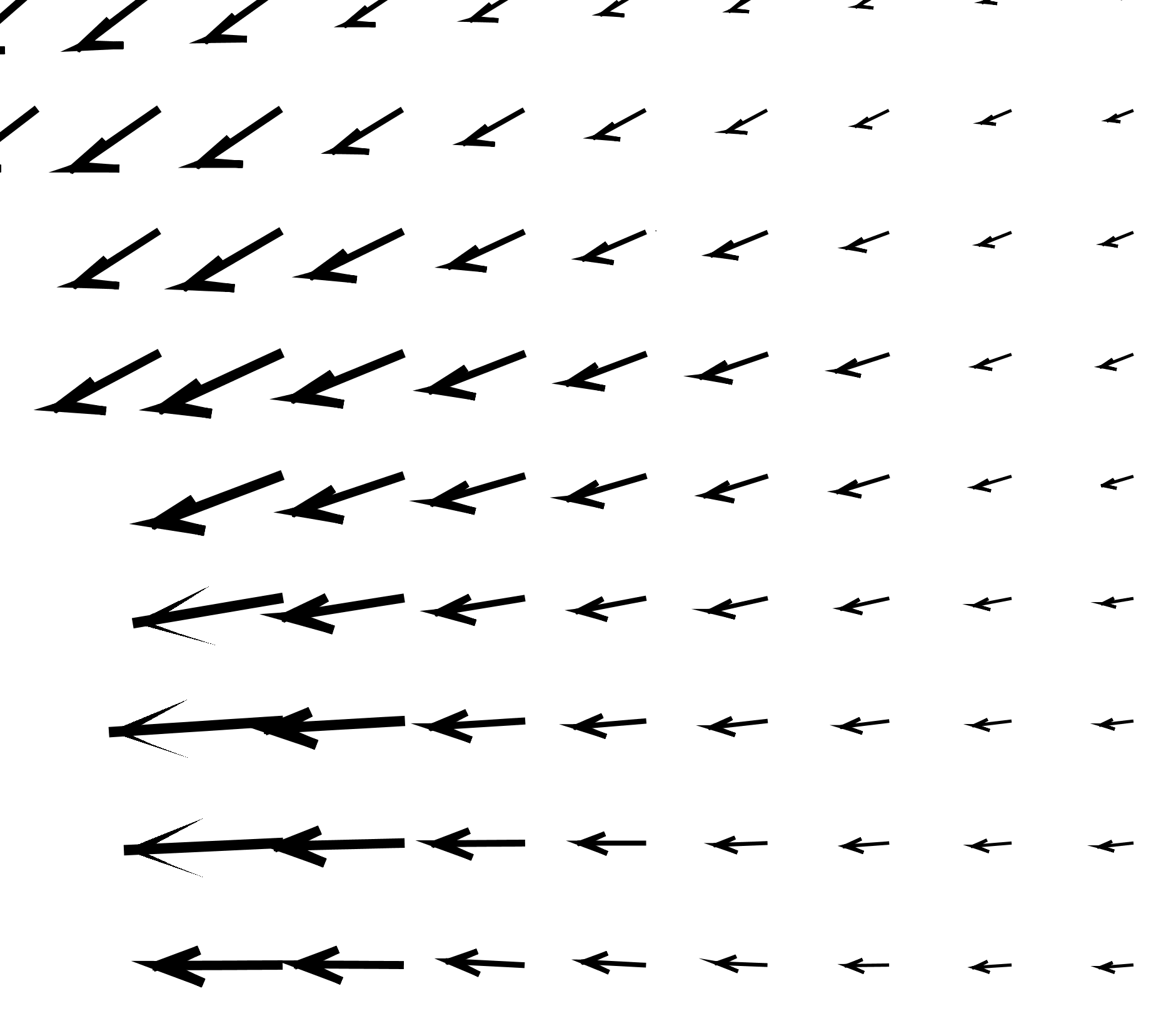

leider malt Matlab die Pfeilspitzen schief (s. Bild). Das sieht ja furchtbar aus. Woran liegt das und was kann ich da machen?

Geplottet wird mit

Code:

h = annotation('arrow');
set(h,'parent', gca,'position', [x(1),y(1),x(2)-x(1),y(2)-y(1)], ...
'HeadLength', HeadLength, 'HeadWidth', HeadWidth, 'HeadStyle', 'vback3', 'LineWidth',LineWidth);

Funktion ohne Link?


Beschreibung:

Download

Dateiname:


Dateigröße:

105.42 KB

Heruntergeladen:

379 mal

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 08.02.2016, 11:36 Titel: Re: Matlab malt die Pfeilspitze schief (annotation('arrow'))

Hallo Fabse,

Bitte poste ein Beispiel, das per Copy&Paste das Probleme reproduziert, und die von Dir verwendete Matlab-Version.
Wie exportierst Du die Grafik? Möchtest Du sie als Vektor-Grafik oder als Pixel-Bild bekommen? Wieso verwendest Du annotation ? Kennst Du Matlab's FileExchange - falls nicht, suche das mal im Netz. Dort findest Du dutzende Beiträge zum Thema Pfeile.

Gruß, Jan

Fabse

Themenstarter

Forum-Anfänger


	Beiträge: 13

	Anmeldedatum: 17.07.15

	Wohnort: ---

	Version: 2015a

Verfasst am: 08.02.2016, 13:49 Titel:

So sieht ein Stückchen Beispielcode zum Reproduzieren des Problems aus (Matlab 2015a):

Code:

[x,y]=meshgrid(-5:5)
u=x.*(1./x).^2;
v=y.*(1./y).^2;

u(isnan(u))=0
v(isnan(v))=0

figure;
hold on
tmpFak=1;
for jj=1:length(x(:))
drawArrow([x(jj) x(jj)+u(jj)*tmpFak],[y(jj) y(jj)+v(jj)*tmpFak],{});
end;
axis equal

Funktion ohne Link?

Und die Arrowplot-Funktion 'drawArrow':

Code:

function [ h ] = drawArrow( x,y)
h = annotation('arrow');
HeadLength=8;
HeadWidth=10;
LineWidth=1;
set(h,'parent', gca,'position', [x(1),y(1),x(2)-x(1),y(2)-y(1)], ...
'HeadLength', HeadLength, 'HeadWidth', HeadWidth, 'HeadStyle', 'vback3', 'LineWidth',LineWidth);

Funktion ohne Link?

---> Ich erhalte lauter falsch ausgerichtete Pfeilspitzen!

Die Fileexchange-Arrow Geschichten habe ich mir schon angeschaut - die benutzen aber auch eine annotation oder lassen mich nicht das machen was ich brauch... Ich brauche nämlich die Möglichkeit Pfeile- und der Spitzen, "kontinuierlich" auszublenden - sprich, ist die Pfeillängen kürzer, sollen (ab einer gewissen Schwelle) auch Spitzenlänge und -dicke kleiner werden (das habe ich zur Übersicht im Beispiel hier nicht eingebaut).

Zum Exportieren: Ich möchte ein keine Vektorgrafik sondern eine Pixelgrafik die Transparenz unterstützt (bmp, png oder sowas). Hundert und eine Möglichkeit des Exportieren habe ich schon ausprobiert (export, saveas, savefig, painters, OpenGL...) aber nichts hilft.
