Verfasst am: 31.05.2016, 09:32 Titel: Matlab to Tikz

Hallo Zusammen,
kann mir einer sagen, warum die Konvertierung von Matlab Grafiken in Tikz nicht funktioniert?!?
Selbst dieses kleine Histogramm:

Code:

a = [1 2 3 4 5 1 3]
figure(1)
hist(a)

Funktion ohne Link?

wird nach der Konvertierung mit

Code:

matlab2tikz('Test.tex');

Funktion ohne Link?

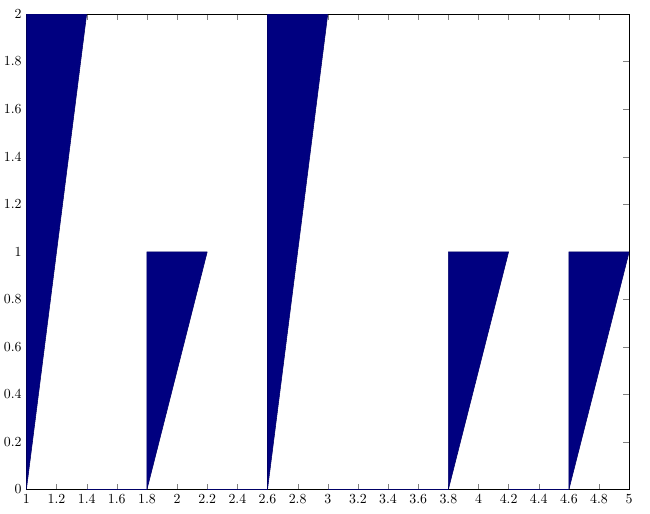

fehlerhaft dargestellt (siehe Screenshot).

Hat jemand eine Idee was da falsch ist?!?

Vielen Dank und Beste Grüße
Der Grünschnabel

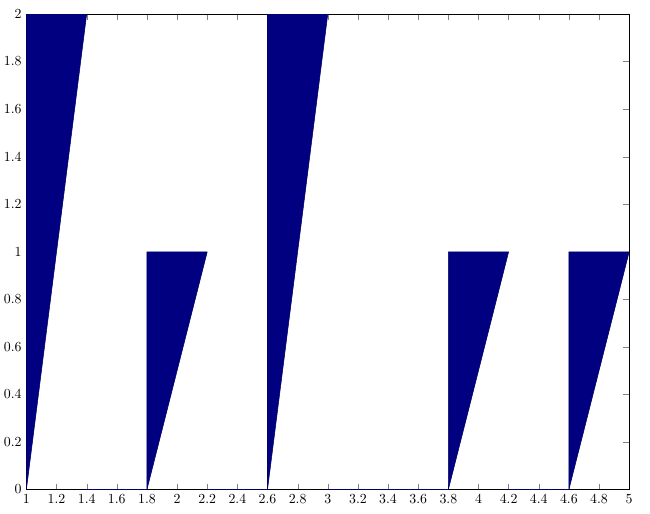

Bildschirmfoto 2016-05-31 um 10.26.29.png

Beschreibung:

Download

Dateiname:

Bildschirmfoto 2016-05-31 um 10.26.29.png

Dateigröße:

26.58 KB

Heruntergeladen:

356 mal

Grünschnabel

Themenstarter

Forum-Fortgeschrittener


	Beiträge: 80

	Anmeldedatum: 01.10.13

	Wohnort: ---

	Version: MATLAB R2013a

Verfasst am: 31.05.2016, 12:40 Titel:

Hat keiner eine Idee was ich da falsch mache?!? Question

Forum-Century


	Beiträge: 172

	Anmeldedatum: 17.03.16

	Wohnort: ---

	Version: ---

Verfasst am: 31.05.2016, 13:36 Titel:

Poste mal bitte die Kommentare, die bei der Konvertierung im Command Window angezeigt werden!

Grüße gs

Grünschnabel

Themenstarter

Forum-Fortgeschrittener


	Beiträge: 80

	Anmeldedatum: 01.10.13

	Wohnort: ---

	Version: MATLAB R2013a

Verfasst am: 31.05.2016, 16:27 Titel:

Hallo gs,
das war ein sehr guter Hinweis, denn mit ist aufgefallen, dass ich (vermutlich) eine neuere Version für pdfplots benötige. (Ich weiß zwar noch nicht was das ist aber ok)...
Hier ist der Ausdruck:

Code:

matlab2tikz('Test.tex');
*** (To disable info messages, pass ['showInfo', false] to matlab2tikz.)
*** (For all other options, type 'help matlab2tikz'.)
***
***
*** This is matlab2tikz v0.4.7.
***
*** The latest updates can be retrieved from
*** http://www.mathworks.com/matlabcentral/fileexchange/22022-matlab2tikz
*** where you can also make suggestions and rate matlab2tikz.
*** For usage instructions, bug reports, the latest development versions and more, see
*** https://github.com/nschloe/matlab2tikz,
*** https://github.com/nschloe/matlab2tikz/wiki,
*** https://github.com/nschloe/matlab2tikz/issues.
***
*** Found colormap/jet to be a pretty good match for your color map (||diff||=0.0280337).
*** Found colormap/jet to be a pretty good match for your color map (||diff||=0.0280337).
*** Found colormap/jet to be a pretty good match for your color map (||diff||=0.0280337).
*** Found colormap/jet to be a pretty good match for your color map (||diff||=0.0280337).
*** Found colormap/jet to be a pretty good match for your color map (||diff||=0.0280337).
*** Found colormap/jet to be a pretty good match for your color map (||diff||=0.0280337).
*** Found colormap/jet to be a pretty good match for your color map (||diff||=0.0280337).
*** Found colormap/jet to be a pretty good match for your color map (||diff||=0.0280337).
*** Found colormap/jet to be a pretty good match for your color map (||diff||=0.0280337).
*** Found colormap/jet to be a pretty good match for your color map (||diff||=0.0280337).
*** You will need pgfplots version 1.3 or newer to compile the TikZ output.
>>

Funktion ohne Link?

Dann ist dies vermutlich kein Matlab Fehler, sondern ein Package Problem in Latex. Hmm, kann ich dieses package einfach irgendwo downloaden?!?

Vielen Dank im Voraus.
Beste Grüße
Der Grünschnabel

Forum-Century


	Beiträge: 172

	Anmeldedatum: 17.03.16

	Wohnort: ---

	Version: ---

Verfasst am: 01.06.2016, 07:29 Titel:

Guten Morgen,

Ich habe eine neuere Version...

Lade dir mal die neuste runter...
http://www.mathworks.com/matlabcent.....2-matlab2tikz-matlab2tikz

Grüße gs

Grünschnabel

Themenstarter

Forum-Fortgeschrittener


	Beiträge: 80

	Anmeldedatum: 01.10.13

	Wohnort: ---

	Version: MATLAB R2013a

Verfasst am: 02.06.2016, 10:05 Titel:

Hallo gs,
ich habe die neue Version heruntergeladen.
Ich habe in Matlab den path via "Set Path" auf den src Ordner gesetzt (steht so in der README.md) und im Anschluss die vier Dateien:

Code:

matlab2tikz.m
m2InputParser.m
m2tUpdater.m

Funktion ohne Link?

kopiert.

Jetzt bekomme ich folgenden Fehler:

Code:

matlab2tikz('tt.tex');
Warning:
================================================================================

matlab2tikz is tested and developed on MATLAB 2014a and
newer.
This script may still be able to handle your plots, but if
you
hit a bug, please consider upgrading your environment first.
Type "warning off matlab2tikz:deprecatedEnvironment" to
suppress this warning.

================================================================================
> In matlab2tikz>checkDeprecatedEnvironment at 6152
In matlab2tikz at 154
*** (To disable info messages, pass ['showInfo', false] to matlab2tikz.)
*** (For all other options, type 'help matlab2tikz'.)
***
***
*** This is matlab2tikz v1.0.0.
***
*** The latest updates can be retrieved from
*** http://www.mathworks.com/matlabcentral/fileexchange/22022-matlab2tikz-matlab2tikz
*** where you can also make suggestions and rate matlab2tikz.
*** For usage instructions, bug reports, the latest development versions and more, see
*** https://github.com/matlab2tikz/matlab2tikz,
*** https://github.com/matlab2tikz/matlab2tikz/wiki,
*** https://github.com/matlab2tikz/matlab2tikz/issues.
***
Undefined function 'isAxis3D' for input arguments of type
'double'.

Error in matlab2tikz>drawAxes (line 824)
m2t.axesContainers{end}.is3D = isAxis3D(handle);

Error in matlab2tikz>saveToFile (line 450)
m2t = drawAxes(m2t, relevantAxesHandle);

Error in matlab2tikz (line 352)
saveToFile(m2t, fid, fileWasOpen);

Funktion ohne Link?

Ich habe eine Matlab Version is 2013a aber ich hoffe, dass das kein Problem sein sollte. Was mache ich noch falsch?!? Muss ich noch andere Dateien kopieren?!?

Vielen Dank im Voraus.
Beste Grüße
Der Grünschnabel

Forum-Century


	Beiträge: 172

	Anmeldedatum: 17.03.16

	Wohnort: ---

	Version: ---

Verfasst am: 02.06.2016, 11:34 Titel:

Ich denke mal wir mutmaßen nur, auf der Seite von der Funktion steht was von Release 2014b...

am besten kontaktierst du den Entwickler mal zu den Thema, der wird dir da am schnellsten und effektivsten weiterhelfen können.

Grünschnabel

Themenstarter

Forum-Fortgeschrittener


	Beiträge: 80

	Anmeldedatum: 01.10.13

	Wohnort: ---

	Version: MATLAB R2013a

Verfasst am: 02.06.2016, 12:42 Titel:

Ok. Dennoch vielen Dank für deine Hilfe!
Beste Grüße
Der Grünschnabel
