Verfasst am: 08.11.2012, 14:32 Titel: Matrixschaltblock für variable Matrixeinträge von außen

Hallo,

als erstes, ich arbeite zum ersten mal mit Simulink, deswegen bitte ich schon mal um Nachsicht.

ich suche einen Matrixschaltblock, bei dem ich die einzelnen Matrixeinträge (Variablen) von außen zu füge und der Matrixschaltblock mir daraus eine Matrix erstellte!
(Meine resultierende Matrix soll die Dimensionen 7x3 haben.)

Bisher habe ich:

Habe anfangs 21 Konstanten-Schaltblöcke mit "constant" gebildet und die mit "Matrix Concatenate" zu einem Vektor zusammengefügt. Jetzt müsste ich einen Matrixschaltblock haben, der die Einträge des Vektors Zeile für Zeile auffüllt.

Gibts so was?

MfG, Waldemar

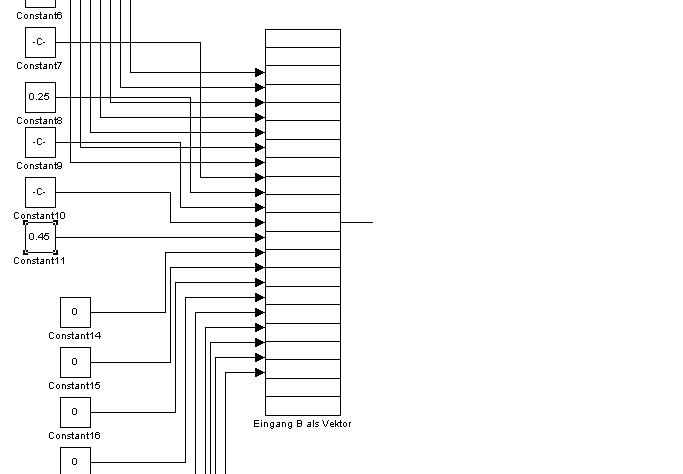

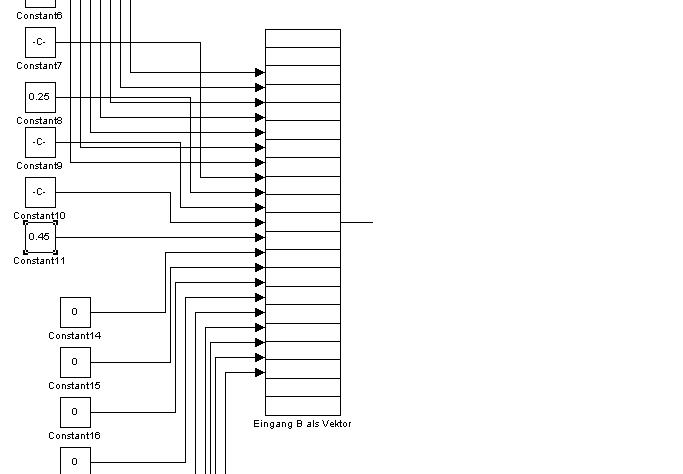

PS: Im Anhang ein Screenshot von dem relevanten Ausschnitt.


Beschreibung:

Download

Dateiname:


Dateigröße:

31.32 KB

Heruntergeladen:

642 mal

_________________

Im "ich brauch Hilfe"-Status

knilumis_baltaM

Forum-Century


	Beiträge: 241

	Anmeldedatum: 20.04.12

	Wohnort: ---

	Version: ---

Verfasst am: 08.11.2012, 16:06 Titel:

Zitat:

Jetzt müsste ich einen Matrixschaltblock haben, der die Einträge des Vektors Zeile für Zeile auffüllt.

Was meinst du damit?

Nebenbei:
Willst du wirklich für jede Komponente der Matrix ein Constant Block Nehmen? Du kannst zum Beispiel ein Constant Block für jede Reihe deiner gewünschten Matrix nehmen (brauchst dann nur 7 blöcke). Schreib in einen Constant Block zum Beispiel:
[1 2 4] oder [variable1 variable2 variable4].
Das wäre dann mal eine Zeile.

PS: Was willst du mit der Matrix machen? Ist es keine alternative die Matrix im workspace zu definieren und die Matrix mit einem constanten block ausgeben?

Waldemar

Themenstarter

Forum-Century


	Beiträge: 100

	Anmeldedatum: 14.10.11

	Wohnort: Neuss

	Version: R2011b

Verfasst am: 08.11.2012, 17:49 Titel:

Hallo knilumis_baltaM,

danke für deine Antwort.

Zu 1):

Code:

Willst du wirklich für jede Komponente der Matrix ein Constant Block Nehmen? Du kannst zum Beispiel ein Constant Block für jede Reihe deiner gewünschten Matrix nehmen (brauchst dann nur 7 blöcke). Schreib in einen Constant Block zum Beispiel:
[1 2 4] oder [variable1 variable2 variable4].
Das wäre dann mal eine Zeile.

Funktion ohne Link?

Später werden die einzelnen "Constant" Blöcke gegen Berechnunsmodelle ausgetauscht. Denn jede Komponente der Matrix ist eine Variable, die abhängig vom Arbeitspunkt variiert. Deswegen ist es notwendig, jede Komponente einzeln aufzuführen.

Zu 2):

Code:

PS: Was willst du mit der Matrix machen? Ist es keine alternative die Matrix im workspace zu definieren und die Matrix mit einem constanten block ausgeben?

Funktion ohne Link?

Die Matrix dient als Eingangsgröße für eine Funktion. Die Matrix soll lediglich die aktuellen Größen zusammenfassen und danach an die Funktion weitergeben.

Denke bislang nicht, dass ich dafür eine Matrix definieren muss, oder? Ich will ja eigentlich nur Werte zusammenfassen und weiterreichen.

Es müsste doch eine Möglichkeit geben, die Werte in einer Matrixform zusammenzufassen? Wobei zu beachten ist, dass die Werte, wie sie aufgelistet sind, die Matrix Zeilenweise auffüllen soll.

Gibt es da etwas?

MfG, Waldemar
_________________

Im "ich brauch Hilfe"-Status

knilumis_baltaM

Forum-Century


	Beiträge: 241

	Anmeldedatum: 20.04.12

	Wohnort: ---

	Version: ---

Verfasst am: 09.11.2012, 12:35 Titel:

Hey also ob es direkt etwas gibt weiß ich jetzt nicht. Was du machen könntest ist:

Deine 21 Constant Blöcke zu einem Vektor zusammenfassen (Vector
Concatenate) und das zu einem "embedded Matlab Block" bzw. "Matlab Function" (je nach Matlab Version) Block zu führen. In den Block schreibst du dann den Code der die Matrix befüllt:

Code:

function Parameter_Matrix = fcn(Parameter_Vektor)
%#codegen
mat = zeros(7,3);
index = 1;
for ind = 1:7
for jnd = 1:3
mat(ind,jnd) = Parameter_Vektor(index);
index = index +1;
end
end
Parameter_Matrix = mat;

Funktion ohne Link?

Dieser Code z.B. liefert dir die Matrix:
1 2 3
4 5 6
7 8 9
10 11 12
13 14 15
16 17 18
19 20 21
(Konstanten haben den selben Wert wie ihre Position im Vektor/Reihenfolge)

Waldemar

Themenstarter

Forum-Century


	Beiträge: 100

	Anmeldedatum: 14.10.11

	Wohnort: Neuss

	Version: R2011b

Verfasst am: 14.11.2012, 16:28 Titel:

Hallo,

Vielen Dank für deine Mühe!
Hab es ungefähr auch so umgesetzt!!

MfG, Waldemar
