Maxima-Bestimmung einer Messkurve |
|
| Sunrain |
Forum-Anfänger
|
 |
Beiträge: 43
|
|
|
|
Anmeldedatum: 08.01.15
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
 |
|
Verfasst am: 15.01.2015, 10:11
Titel: Maxima-Bestimmung einer Messkurve
|
 |
Hallo,
ich bin absoluter Matlab-Neuling und soll bei einer Messkurve die maximale Leistungsaufnahme und den dazugehörigen Zeitpunkt bestimmen. Hab dies bereits versucht mit der Matlab-Funktion max, aber das funktioniert nicht wirklich, der Wert den er mir da sagt ist definitiv nicht richtig.
Was kann man stattdessen machen?

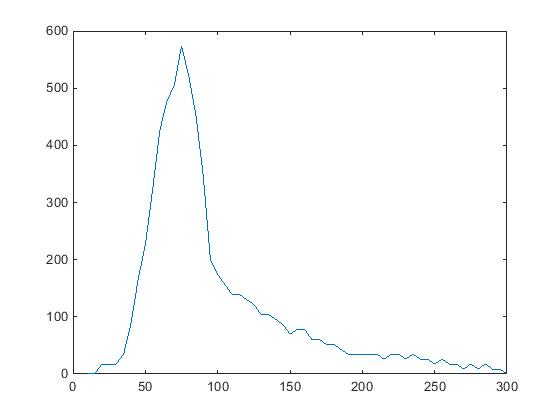

Ich habe 1235 Messwerte die alle 5 Sekunden gemessen wurden, die Messkurve stelle ich als Anhang dabei, ich hoffe ihr könnt mir helfen.
Lg Sunrain[/quote]
| Beschreibung: |
|
Download |
| Dateiname: |
Maxima.jpg |
| Dateigröße: |
14.24 KB |
| Heruntergeladen: |
410 mal |
|
|
|
|
|
|
| Harald |
Forum-Meister
|
|
Beiträge: 24.495
|
|
|
|
Anmeldedatum: 26.03.09
|
|
|
|
Wohnort: Nähe München
|
|
|
|
Version: ab 2017b
|
|
|
|
|
|
|
Verfasst am: 15.01.2015, 10:25
Titel:
|
|
Hallo,
... und was genauhast du versucht?
Ein typischer Aufruf:
Grüße,
Harald
|
|
|
|
| Sunrain |
Themenstarter
Forum-Anfänger
|
|
Beiträge: 43
|
|
|
|
Anmeldedatum: 08.01.15
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 15.01.2015, 11:06
Titel:
|
|
ich hab M=max(x) probier.
dein Vorschlag ist auf jedenfall besser der wert für maxy stimmt würde ich sagen (schätzungsweise) sehr gut mit der Grafik überein. Somit hab ich ja das Maximum der Kurve.
Habe wie lasse ich mir jetzt die dazugehörige Zeit auf de x-Achse anzeigen?
|
|
|
|
| Harald |
Forum-Meister
|
|
Beiträge: 24.495
|
|
|
|
Anmeldedatum: 26.03.09
|
|
|
|
Wohnort: Nähe München
|
|
|
|
Version: ab 2017b
|
|
|
|
|
|
|
Verfasst am: 15.01.2015, 11:23
Titel:
|
|
Hallo,
| Zitat: |
| Habe wie lasse ich mir jetzt die dazugehörige Zeit auf de x-Achse anzeigen? |
Das ist die zweite Zeile meines Vorschlags.
Grüße,
Harald
|
|
|
|
| Sunrain |
Themenstarter
Forum-Anfänger
|
|
Beiträge: 43
|
|
|
|
Anmeldedatum: 08.01.15
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 15.01.2015, 11:29
Titel:
|
|
das passt aber leider nicht
der sagt mir idf=14 und das kann nicht sein
Klicke ich den Graphen in Figure 1 an und klicke auf den höchsten Punkt sagt er y=573,7 das würde passen mit deinem Vorschlag aber bei dem anderen Punkt sagt er x=75
Woran kann das liegen?
|
|
|
|
| Harald |
Forum-Meister
|
|
Beiträge: 24.495
|
|
|
|
Anmeldedatum: 26.03.09
|
|
|
|
Wohnort: Nähe München
|
|
|
|
Version: ab 2017b
|
|
|
|
|
|
|
Verfasst am: 15.01.2015, 11:41
Titel:
|
|
Hallo,
bitte zeige doch, was du machst.
Woher soll ich wissen, wie idf bei dir erstellt wird?
Grüße,
Harald
|
|
|
|
| Sunrain |
Themenstarter
Forum-Anfänger
|
|
Beiträge: 43
|
|
|
|
Anmeldedatum: 08.01.15
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 15.01.2015, 11:42
Titel:
|
|
hab mich vertippt sollte idx heisen
habe folgendes Matlab eingegeben
data=xlsread('1.xlsx'); x=data(:,1); f=data(:,2); plot(x,f);
[maxy,idx]=max(f)
und das ergebnis was er mir sagt ist
maxy =
573.7476
idx =
14
|
|
|
|
| Andreas Goser |
Forum-Meister
|
|
Beiträge: 3.654
|
|
|
|
Anmeldedatum: 04.12.08
|
|
|
|
Wohnort: Ismaning
|
|
|
|
Version: 1.0
|
|
|
|
|
|
|
Verfasst am: 15.01.2015, 12:13
Titel:
|
|
Das bedeutet, dass das Maximum im 14. Datenpunkt liegt.
Andreas
|
|
|
|
| Sunrain |
Themenstarter
Forum-Anfänger
|
|
Beiträge: 43
|
|
|
|
Anmeldedatum: 08.01.15
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 15.01.2015, 12:21
Titel:
|
|
ok alles klar
Vielen Lieben Dank an euch, ihr habt mir sehr geholfen
|
|
|
|
| Sunrain |
Themenstarter
Forum-Anfänger
|
|
Beiträge: 43
|
|
|
|
Anmeldedatum: 08.01.15
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 16.01.2015, 12:24
Titel:
|
|
Hallo Harald,
ich hätte nochmal eine kurze Frage zu dem Maxima, was du mir ja bereits gut erklärt hast, aber wenn ich mehrer Maxima dicht beieinander und gleich hoch habe, wie kann ich erreichen das Matlab nur das erste maxima bestimmt? und wenn ich z.B. eine Kurve habe mit einem Maxima vor einer Steigung und einem danach, gibt es da die die Möglichkeit das Maxima erst nach dieser zu bestimmen?
LG Sunrain
|
|
|
|
| Harald |
Forum-Meister
|
|
Beiträge: 24.495
|
|
|
|
Anmeldedatum: 26.03.09
|
|
|
|
Wohnort: Nähe München
|
|
|
|
Version: ab 2017b
|
|
|
|
|
|
|
Verfasst am: 16.01.2015, 12:39
Titel:
|
|
Hallo,
wenn es mehrere Maxima mit genau den gleichen y-Werten gibt, wird immer das erste Maximum zurückgegeben.
Wenn du das Maximum in einem bestimmten Bereich finden willst, dann solltest du per Indizierung zunächst diesen Bereiche extrahieren und dann dieselbe Prozedur darauf anwenden.
Grüße,
Harald
|
|
|
|
| Sunrain |
Themenstarter
Forum-Anfänger
|
|
Beiträge: 43
|
|
|
|
Anmeldedatum: 08.01.15
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 16.01.2015, 13:08
Titel:
|
|
Wie gehe ich bei der Indizierung am besten vor?
Dachte es gibt vielleicht eine einfache Formel dafür in dem man den Wert für das Maxima einfach eingeben kann.
Bin nämlich noch Matlab-Anfänger und kenn mich da nicht so gut aus, leider.
LG Sunrain
|
|
|
|
| Harald |
Forum-Meister
|
|
Beiträge: 24.495
|
|
|
|
Anmeldedatum: 26.03.09
|
|
|
|
Wohnort: Nähe München
|
|
|
|
Version: ab 2017b
|
|
|
|
|
|
|
Verfasst am: 16.01.2015, 13:21
Titel:
|
|
Hallo,
| Zitat: |
| Wie gehe ich bei der Indizierung am besten vor? |
Das ist so pauschal schwierig zu sagen ohne zu wissen, welchen Bereich du genau benötigst. Je genauer du das beschreiben kannst, was du brauchst und wie deine Daten aussehen, desto besser.
Um mehrere Peaks zu ermitteln, kann auch die Funktion findpeaks (Signal Processing Toolbox) hilfreich sein.
Grüße,
Harald
|
|
|
|
| Sunrain |
Themenstarter
Forum-Anfänger
|
|
Beiträge: 43
|
|
|
|
Anmeldedatum: 08.01.15
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 16.01.2015, 13:25
Titel:
|
|
|
Soweit ich das sehe hat das Matlab was ich verwende, diese Toolbox nicht mit dabei, weil wenn ich help eingebe und das suche sagt Matlab not found
|
|
|
|
| Harald |
Forum-Meister
|
|
Beiträge: 24.495
|
|
|
|
Anmeldedatum: 26.03.09
|
|
|
|
Wohnort: Nähe München
|
|
|
|
Version: ab 2017b
|
|
|
|
|
|
|
Verfasst am: 16.01.2015, 13:35
Titel:
|
|
Hallo,
dann bleibt nur der erste Weg, oder ein Blick auf File Exchange.
Mit
kannst du übrigens sehen, welche Toolboxen dir zur Verfügung stehen.
Grüße,
Harald
|
|
|
|
|
