Titel: Mehrdimensionales Wirkungsgrad Kennfeld
|
 |
Hallo,
ich stehe vor folgendem Problem.
Und zwar habe ich 2 Vektoren (Drehmoment(42x1), Drehzahl(42x1))
Und eine Matrix (42x7)
Nun würde ich gerne ein Muscheldiagramm mit dem Wirkungsgrad erstellen.
bzw. ein 2D Diagramm wo mir dann die Wirkungsgrade angezeigt werden.
(X = Drehzahl, Y=Drehmoment, Z= Wirkungsgrad) vergleichbar mit einem Histogramm
Ich habe aktuell keine Idee wie ich alles auf eine Datengröße bekomme und wie ich es dann am besten darstellen kann.
Habe schon meshgrid, griddata ausprobiert und mir dann mit Surf usw. dargestellt.
Ich denke ein Muscheldiagramm wäre das beste. Nur hier müsste ich dann die Matrix normieren, damit ich nicht 7 mal die 89% Wirkunsgrad Isoline dargestellt bekomme.
Denn die Matrix hat 7 Wirkungsgrad Vektoren in Abhängigkeit der Übersetzung.
Hoffe ihr könnt mir helfen.
Gruß,
Hardtacker
|
|
|
|
|
|
| Harald |
Forum-Meister
|
|
Beiträge: 24.495
|
|
|
|
Anmeldedatum: 26.03.09
|
|
|
|
Wohnort: Nähe München
|
|
|
|
Version: ab 2017b
|
|
|
|
|
|
|
Verfasst am: 14.10.2015, 18:23
Titel:
|
|
|
|
|
| Hardtacker |
Gast
|
|
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 15.10.2015, 06:17
Titel:
|
|
Guten Morgen,
genau das ist mein Problem.
Ich kann über eine Schleife mir jeweils eine Wirkungsgradspalte plotten, aber dann erkennt man nicht mehr viel auf dem Plot.
Kann ich mir eine Fläche über alle 7 Wirkunsgradspalten erstellen mit grid,surf durch eine Interpolation und diese Fläche dann plotten?
Denn die Spalten unterscheiden sich in dem jeweiligen Punkt nur meist um 1-2%.

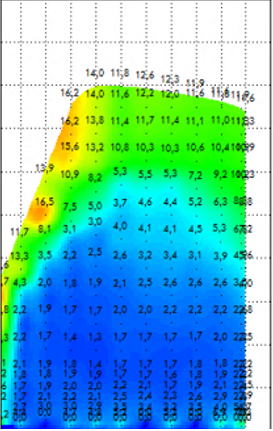

Bzw. ware es möglich folgendes Bild zu erstellen? X=Drehzahl, Y= Drehmoment, Z= Wirkungsgrad
| Beschreibung: |
|
Download |
| Dateiname: |
Wirkungsgrad.png |
| Dateigröße: |
187.97 KB |
| Heruntergeladen: |
514 mal |
|
|
|
|
| Harald |
Forum-Meister
|
|
Beiträge: 24.495
|
|
|
|
Anmeldedatum: 26.03.09
|
|
|
|
Wohnort: Nähe München
|
|
|
|
Version: ab 2017b
|
|
|
|
|
|
|
Verfasst am: 15.10.2015, 07:43
Titel:
|
|
Hallo,
ich kann mir nicht vorstellen, wie du das meinst. Wenn du auch entlang der Wirkungsgradspalten interpolierst, bekommst du ja eher noch mehr Daten.
Wenn die Spalten sich nur so geringfügig unterscheiden, könnte man vielleicht den Mittelwert über alle Spalten nehmen?
Grüße,
Harald
|
|
|
|
| Hardtacker |
Gast
|
|
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 19.10.2015, 21:42
Titel:
|
|
Hallo,
habe mich dazu entschlossen, 7 einzelne Plots zu erstellen.
Danke
|
|
|
|
|
|
|
