Verfasst am: 14.09.2011, 12:10 Titel: Meshgrid an geographische Koordinaten anpassen!

Ich möchte die Verteilung des Niederschlags für das Elbeeinzugsgebiet räumlich plotten. Das funktioniert auch wunderbar, allerdings interpoliert matlab die Niederschläge in einem rechteckigen Gitter.
Ich möchte die Darstellung jedoch genau an meine Elbe-Koordinaten angepasst haben.
Habt ihr dazu eine Idee?

Code:

% für Elbeeinzugsgebiet
worldmap([48.5 55],[8 17])

land = shaperead('landareas','UseGeocoords',true)
setm(gca,'ffacecolor', [.7 .9 1]) %using this line the seas are colored in blue
geoshow(land, 'facecolor', [0.5 0.7 0.5]);

rivers = shaperead('worldrivers', 'UseGeoCoords', true);
geoshow(rivers, 'Color', [.5 .7 1],'linewidth',3);

lakes = shaperead('worldlakes', 'UseGeoCoords', true);
geoshow(lakes, 'facecolor', [.5 .7 1]);

load worldlo.mat;
a=POline(1);
latg=a.lat;
longg=a.long;

h=plotm(latg,longg,'k-');
set(h,'linewidth',1);

hold on

% Longitude und Latitude definieren
x=Koordinaten_Elbe(1:447,1);
y=Koordinaten_Elbe(1:447,2);

% Erzeugen eines Netzes
a = min(x):((max(x)-min(x))/100):max(x);
b = min(y):((max(y)-min(y))/100):max(y);

[qa,qb] = meshgrid(a,b);

%Interpolation

qz=griddata(x,y,pcs_niederschlag(:,1),qa,qb,'v4');

% Einzeichnen der interpolierten Daten

pcolorm(qa,qb,qz,5), colormap(redblue),alpha(.5), caxis([min(min(qz)) max(max(qz))]), colorbar('location','WestOutside')
title('Niederschlag PC1 (41,8%)','FontSize',25)

Funktion ohne Link?

Na dann vielen Dank schon mal für eure Hilfe =)

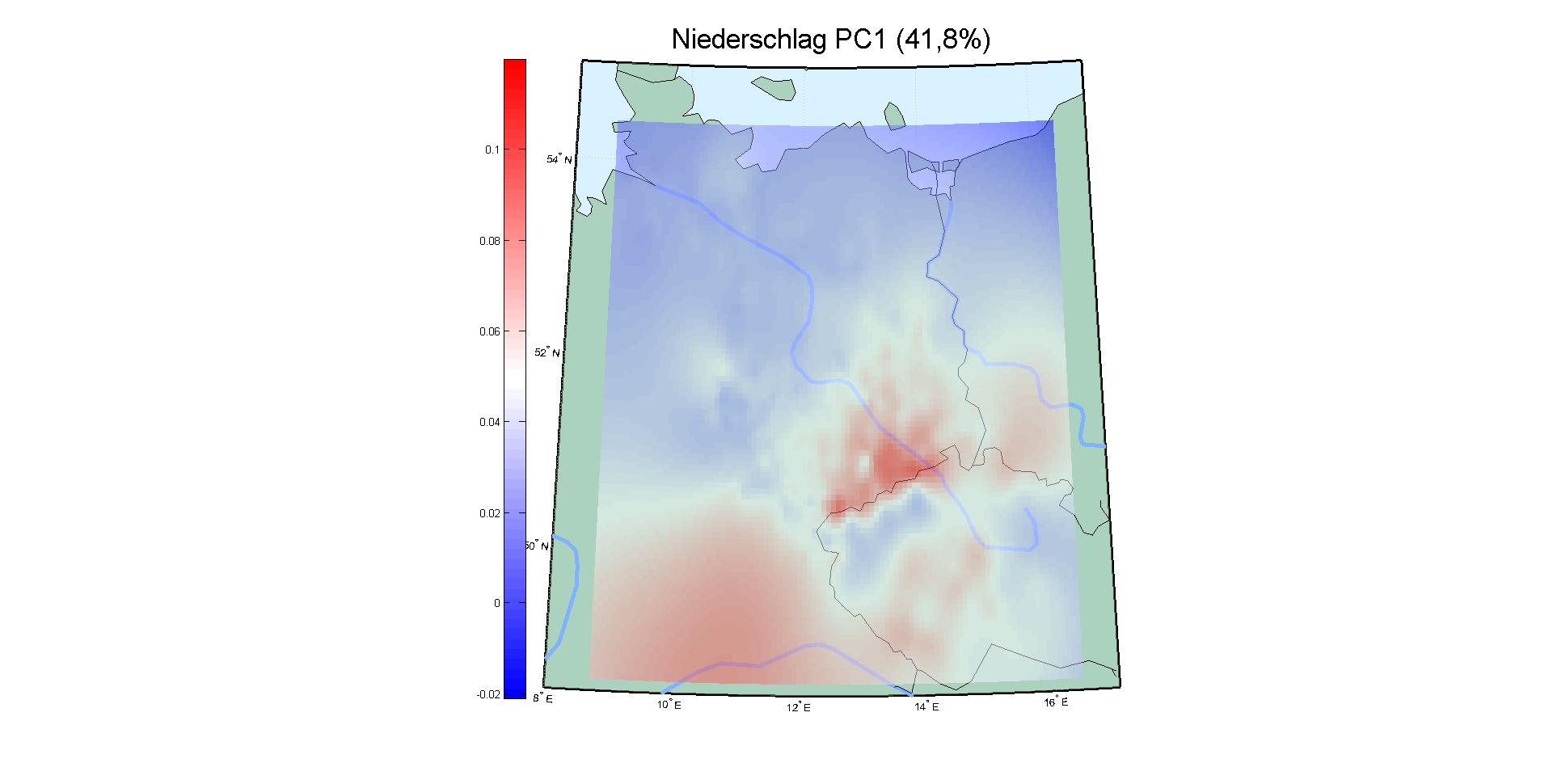

PS: ich pack lieber noch ein img meines plots dazu!


Beschreibung:

Download

Dateiname:


Dateigröße:

81.51 KB

Heruntergeladen:

508 mal

BigUpp23

Themenstarter

Forum-Anfänger


	Beiträge: 10

	Anmeldedatum: 23.08.11

	Wohnort: ---

	Version: ---

Verfasst am: 15.09.2011, 12:05 Titel:

Kann denn hier wirklich keinder etwas dazu sagen? Anregungen oder Vorschläge würden mir auch schon sehr weiterhelfen =)

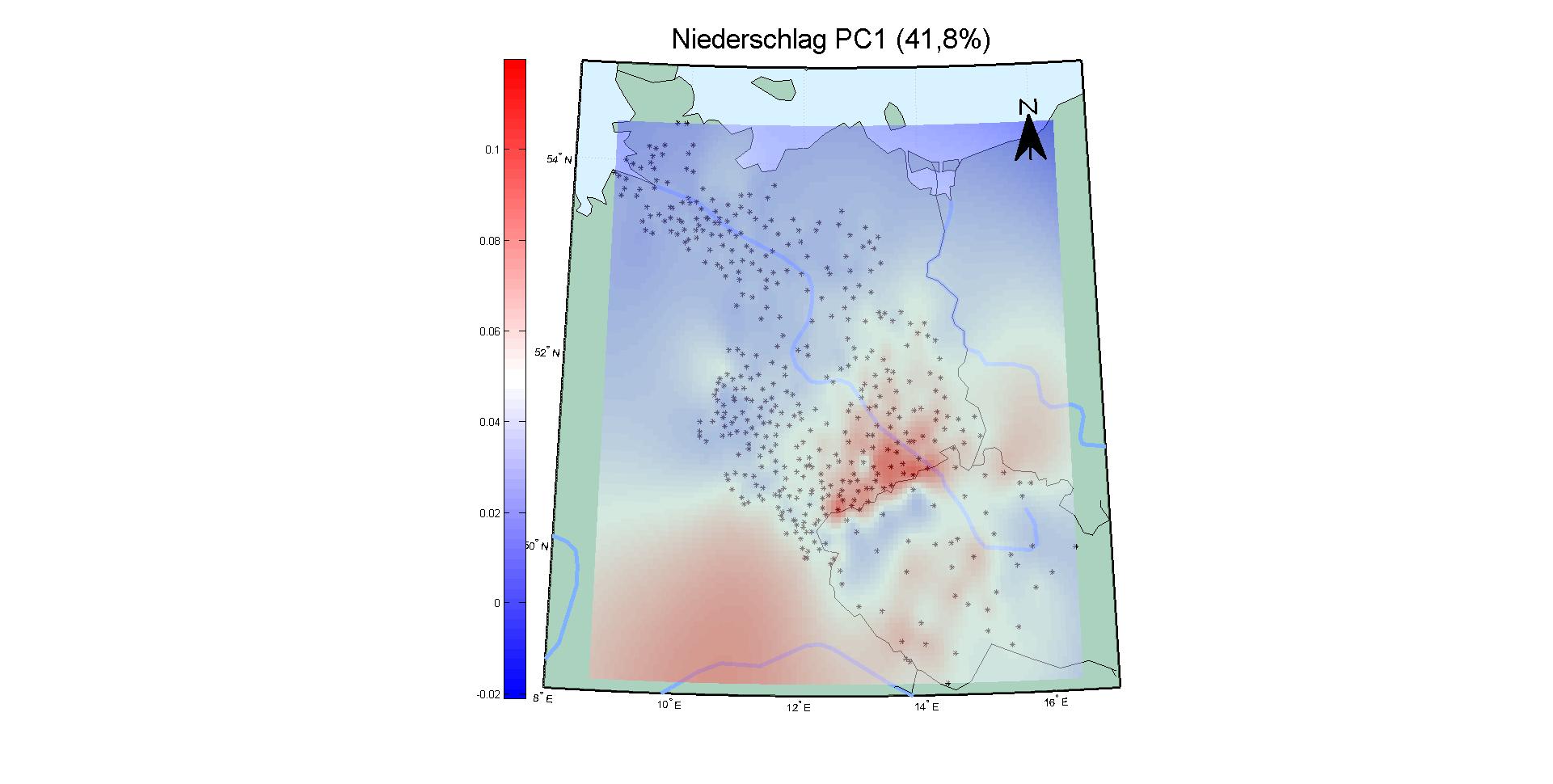

Ich habe nochmal ein neues pic hochgeladen. Hier sieht man die Klimastationen und nur innerhalb dieses Bereiches soll der Farbverlauf zu sehen sein!

Grüße


Beschreibung:

Download

Dateiname:


Dateigröße:

101.38 KB

Heruntergeladen:

515 mal

Harald

Forum-Meister


	Beiträge: 24.502

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 15.09.2011, 13:23 Titel:

Hallo,

meist hilft es, Werte, die nicht berücksichtigt werden sollen, auf NaN zu setzen.
Vorzugsweise vorher, im Zweifel aber auch nachträglich.

Grüße,
Harald

tina

Forum-Newbie


	Beiträge: 9

	Anmeldedatum: 17.05.10

	Wohnort: Stuttgart

	Version: R2009b

Verfasst am: 20.12.2011, 11:14 Titel:

Hallo BigUpp23,

hast du das irgendwie hinbekommen? Ich habe nämlich das gleiche Problem und weiß nicht wie man das am besten gelöst bekommt.

Grüße,
Tina
