Verfasst am: 25.10.2019, 09:51 Titel: Messdaten aufteilen

Hallo zusammen,

ich benötige wieder mal eure hilfe.

es geht um splitten der Messdaten.

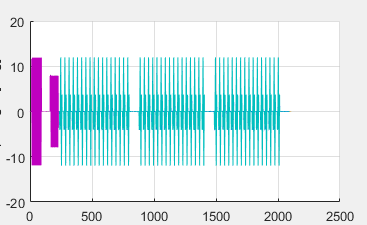

Bild 1 zeigt eine Übersicht der Messdaten, diese wurden schon in data und warmup getrennt.

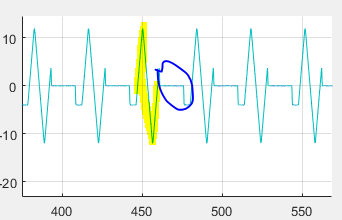

Im Bild 2 erkennt man, dass es zwei Sweeps gibt, die abwechselnd durchgeführt werden.

Habe on Top die Daten beigefügt.

Hat jemand einen Vorschlag, wie ich dies trennen kann?

Danke für die Hilfe.

Grüße Thomas

data.mat

Beschreibung:

Download

Dateiname:

data.mat

Dateigröße:

41.27 MB

Heruntergeladen:

312 mal


Beschreibung:

Download

Dateiname:


Dateigröße:

10.9 KB

Heruntergeladen:

261 mal


Beschreibung:

Download

Dateiname:


Dateigröße:

11.34 KB

Heruntergeladen:

252 mal

ThKo26

Themenstarter

Forum-Century


	Beiträge: 184

	Anmeldedatum: 21.09.17

	Wohnort: ---

	Version: 2015b

Verfasst am: 28.10.2019, 17:00 Titel:

Hallo zusammen,

ich habe bisschen versucht, komme aber nicht zum gewünschten Ziel.

Vll kann mir jemand weiterhelfen.

DAnke.

Code:

% Variante 1
peaks = logical(data.SA(:,1) < 6 & data.SA(:,1) > -6);
pospeaks = find(double(zero)==1);
deltapeaks = diff(pospeaks);
posdiffpeaks = (find(deltapeaks>4));

% Variante 2
pks = findpeaks(data.SA(:,1));
[pks,locs] = findpeaks(data.SA);
dpeaks = diff(locs);
positiondiffpeaks = (find(dpeaks>100));

figure

plot(data.ET,data.SA,data.ET(locs),pks,'o')

Funktion ohne Link?

Grüße

Harald

Forum-Meister


	Beiträge: 24.495

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 28.10.2019, 17:23 Titel:

Hallo,

Zitat:

komme aber nicht zum gewünschten Ziel.

Und wie genau weicht das, was du bekommst, von dem ab, was du willst?

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)

ThKo26

Themenstarter

Forum-Century


	Beiträge: 184

	Anmeldedatum: 21.09.17

	Wohnort: ---

	Version: 2015b

Verfasst am: 30.10.2019, 13:19 Titel:

Hallo Harald,

ich möchte den Zeitbereich herausbekommen, an dem der Sweep 0--> 12 --> 0 --> -12 -->0 stattfindet. (siehe Bild)

ich habe mit den Varianten versucht erst mal die Peaks zu erhalten, um von dort aus zum Nullpunkt zukommen. Dies war bis jetzt sehr umständlich.

ich habe mit folgenden Code

Code:

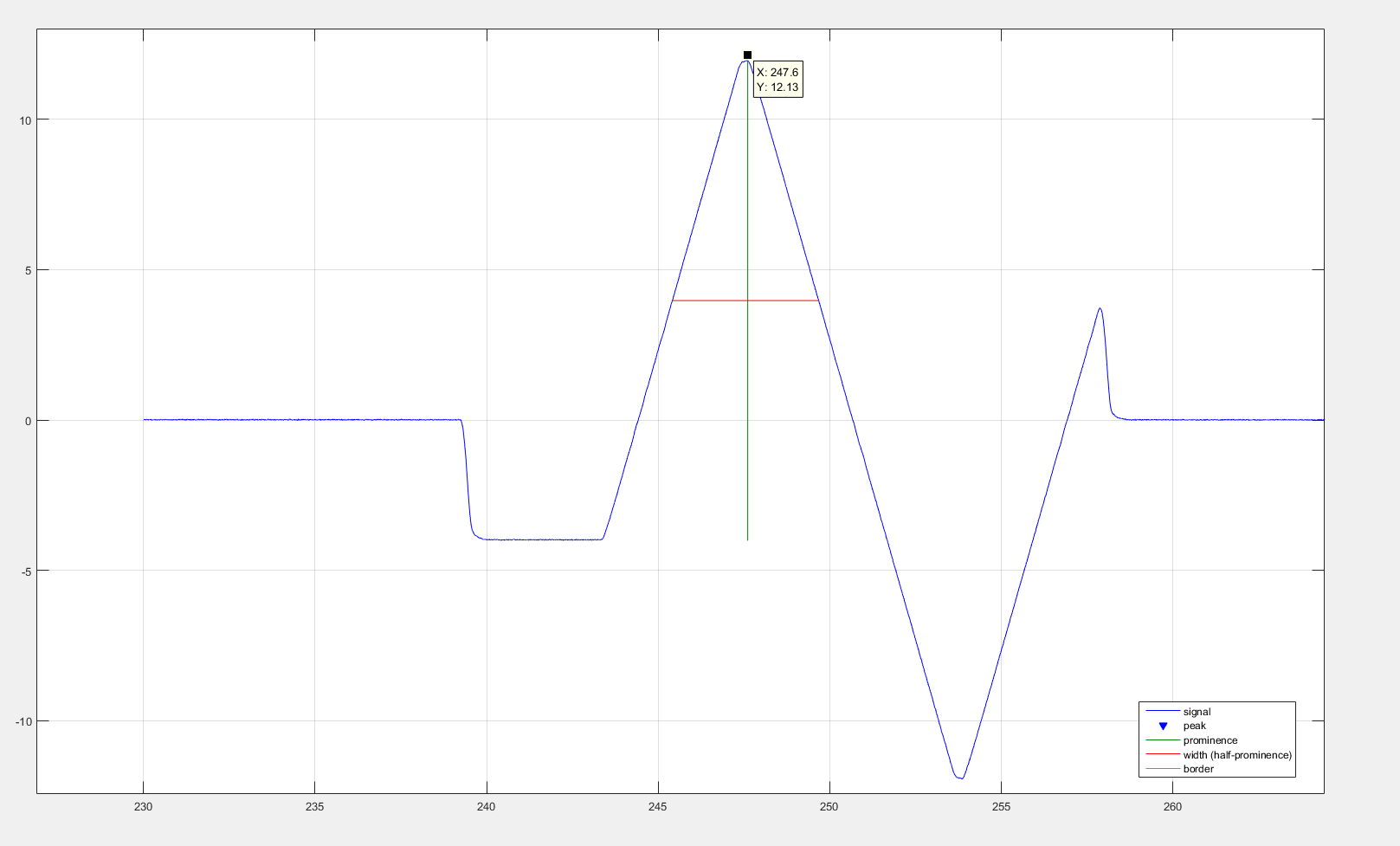

[pksmax,locsmax] = findpeaks(data.SA,data.ET,'MinPeakProminence',6,'minPeakheight',5,'Annotate','extents');

Funktion ohne Link?

(siehe Bild wie vorher)
ein erstes Resultat, das eindeutig und robust ist.
Nun möchte ich aber gleichzeitig, es für den negativen Anteil haben.

weißt du, wie ich die negativen erhalte ?

Code:

findpeaks(data.SA,data.ET,'MinPeakProminence',5,'maxPeakheight',-5,'Annotate','extents')

Funktion ohne Link?

Code:

Error using findpeaks>parse_inputs (line 270)
'maxPeakheight' is not a recognized parameter. For a list of valid name-value pair arguments, see the documentation for this function.

Funktion ohne Link?

Danke und Grüße
Thomas


Beschreibung:

Download

Dateiname:


Dateigröße:

49.46 KB

Heruntergeladen:

225 mal

ThKo26

Themenstarter

Forum-Century


	Beiträge: 184

	Anmeldedatum: 21.09.17

	Wohnort: ---

	Version: 2015b

Verfasst am: 30.10.2019, 13:34 Titel:

ThKo26 hat Folgendes geschrieben:

weißt du, wie ich die negativen erhalte ?

Code:

findpeaks(data.SA,data.ET,'MinPeakProminence',5,'maxPeakheight',-5,'Annotate','extents')

Funktion ohne Link?

Code:

Error using findpeaks>parse_inputs (line 270)
'maxPeakheight' is not a recognized parameter. For a list of valid name-value pair arguments, see the documentation for this function.

Funktion ohne Link?

die Lösung:

Code:

[pksmin,locsmin] = findpeaks(-data.SA,data.ET,'MinPeakProminence',8,'minPeakheight',-5,'Annotate','extents');

Funktion ohne Link?

Grüße
Thoma

ThKo26

Themenstarter

Forum-Century


	Beiträge: 184

	Anmeldedatum: 21.09.17

	Wohnort: ---

	Version: 2015b

Verfasst am: 30.10.2019, 15:47 Titel:

Hallo zusammen,

ich habe das Problem gelöst.

wenn es jemanden interessiert:

Code:

clc
clear
close all
load('C:\Users\P369309\Desktop\data.mat');

figpeaks = figure('Name', 'Find Peaks Overview');
[pksmax,locsmax] = findpeaks(data.SA,'MinPeakProminence',8,'minPeakheight',5,'MinPeakDistance',400,'Annotate','extents');
[pksmin,locsmin] = findpeaks(-data.SA,'MinPeakProminence',8,'minPeakheight',5,'MinPeakDistance',400,'Annotate','extents');
plot(data.ET,data.SA,data.ET(locsmax),pksmax,'o')
hold all, grid on
plot(data.ET,data.SA,data.ET(locsmin),-pksmin,'*')

for igh = 1:length(locsmax)
startpeakrangeSA = data.SA(1:locsmax(igh));
posstartpeakSA = find(startpeakrangeSA<0,1,'last');
endepeakrangeSA = data.SA(locsmin(igh):end);
posendepeakSA = find(endepeakrangeSA>0,1,'first')+locsmin(igh);

sweepET = data.ET(posstartpeakSA:posendepeakSA);
sweepSA = data.SA(posstartpeakSA:posendepeakSA);

% infos on top, but not necessary;
startpeakET = data.ET(locsmax(igh));
startpeakrangeET = data.ET(1:locsmax(igh));
posstartpeakET = data.ET(posstartpeakSA);

endepeakET = data.ET(locsmin(igh));
endepeakrangeET = data.ET(locsmin(igh):end);
posendepeakET = data.ET(posendepeakSA);

figure
plot(sweepET,sweepSA);

end

Funktion ohne Link?

Grüße
Thomas
