| narrentanz |
Forum-Newbie
|
 |
Beiträge: 1
|
|
|
|
Anmeldedatum: 10.07.13
|
|
|
|
Wohnort: Stuttgart
|
|
|
|
Version: R2012b
|
|
|
|
 |
|
Verfasst am: 11.07.2013, 10:06
Titel: Messsignal entrauschen
|
 |
Hallo.

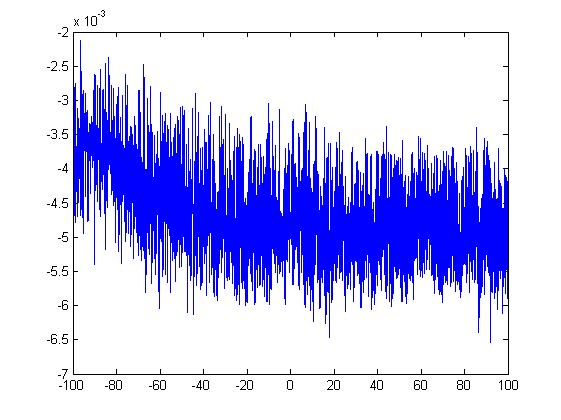

Ich habe hier ein Messsignal (siehe Anhang). Das ist ein Sensorstrom, der über einen I/U-Wandler mit einem Oszi aufgenommen wurde.
Und das Signal ist ziemlich verrauscht. Das sollte zum allergrößten Teil an der Turbopumpe liegen, die im Betrieb einfach ein massives hf-Feld raushaut.
Der Gassensor kriegt ein Sprungsignal, der plot ist die Reaktion des Sensors.
Meine Frage ist jetzt: wie kann ich das am geschicktesten entrauschen? Bei dem Signal kommt es mir im wesentlichen auf den Verlauf des Anstiegs an und die t90-Zeit.
Ich versuche grade schon, durch die Filter Design- und Signal Analysis-Toolboxen durchzusteigen, stehe da grade aber mangels jeglichen Plans von Signalverabeitung ziemlich vor einer Wand. Wäre super, wenn mir jemand helfen oder zumindest ne Richtung geben könnte
| Beschreibung: |
|
Download |
| Dateiname: |
Messsignal.jpg |
| Dateigröße: |
37.7 KB |
| Heruntergeladen: |
1072 mal |
|
|
|
|
|
|
| DSP |
Forum-Meister
|
|
Beiträge: 2.117
|
|
|
|
Anmeldedatum: 28.02.11
|
|
|
|
Wohnort: ---
|
|
|
|
Version: R2014b
|
|
|
|
|
|
|
Verfasst am: 11.07.2013, 10:19
Titel:
|
|
Ich würde es zunächst einmal mit einem einfachen Mittelwertfilter versuchen. Dazu kann folgende Funktion genutzt werden:
Bei einer Sprungantwort ein hf Störsignal zu filtern ist nicht ganz einfach. Die Flanke des Sprungs besteht ja auch aus hochfreq. Anteilen. Somit hat man auch immer einen Verlust bei der Sprungantwort selber, wenn man hf Signale entfernt. Hier geht es dann eben darum den Filter entsprechend einzustellen, um diese Verluste zu minimieren. Aber generell würde man mit einem Tiefpassfilter arbeiten, wozu auch das Mittelwertfilter zählt. Um aber ein Filter zu erstellen, dass besser an die Anforderungen angepasst ist, muss man zunächst eine Frequenzanalyse machen, um die Frequenzbereiche von Stör- und Nutzsignal genauer spezifizieren zu können.
|
|
|
|
|
|
|
