Messwerte glätten - interpolieren |
|
| baddy010 |
Forum-Anfänger
|
 |
Beiträge: 21
|
|
|
|
Anmeldedatum: 16.06.16
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
 |
|
Verfasst am: 20.07.2016, 13:01
Titel: Messwerte glätten - interpolieren
|
 |
Hallo zusammen,
habe nocheinmal eine Frage bezüglich einer Messdatenauswertung. Ich habe eine zweispaltige Matrix mit Messdaten erhalten. In der ersten Spalte habe ich die Zeit, in der zweiten Spalte den zugehörigen Messwert. Wenn ich die Daten plotte, sehe ich die ganzen Ausreißer, die ich gerne "glätten" möchte. Sie sollen sich an den Werten vorher und danach orienteiren, also eine Interpolation soll erfolgen. Ich habe es mit dem interp1-Befehl probiert, bekomme aber das gleiche Ergebnis wie die nicht geglätte Version. Ich habe dazu folgendes probiert:
[code]% Messung2 ist die 14707x2 Matrix, von der ich oben gesprochen habe
figure
x=Messung2(:,1);
v=Messung2(:,2);
xq=linspace(0,max(Messung2(:,1)),length(Messung2(:,1)));
vq = interp1(x,v,xq,'spline');
plot(xq,vq);
grid
[/code]
Ich hoffe, dass ihr versteht, was ich meine und mir jemand weiterhelfen kann. Danke!
Liebe Grüße
baddy010
|
|
|
|
|
|
| kannstmasehn |
Forum-Anfänger
|
|
Beiträge: 34
|
|
|
|
Anmeldedatum: 12.07.16
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 20.07.2016, 13:09
Titel:
|
|
|
Du könntest den gleitenden Mittelwert deines Plots berechnen und plotten
|
|
|
|
| baddy010 |
Themenstarter
Forum-Anfänger
|
|
Beiträge: 21
|
|
|
|
Anmeldedatum: 16.06.16
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 20.07.2016, 13:35
Titel:
|
|
|
Wie baue ich den gleitenden Mittelwert am einfachsten auf?
|
|
|
|
| kannstmasehn |
Forum-Anfänger
|
|
Beiträge: 34
|
|
|
|
Anmeldedatum: 12.07.16
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 20.07.2016, 13:40
Titel:
|
|
|
Von einem Vektor bilden und dann plotten über der Zeit
|
|
|
|
| Hmpfx |
Forum-Newbie
|
|
Beiträge: 8
|
|
|
|
Anmeldedatum: 26.10.11
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 07.08.2016, 17:45
Titel:
|
|
da ist die filter funktion 1.Ordnung am besten geeignet.
|
|
|
|
| Harald |
Forum-Meister
|
|
Beiträge: 24.495
|
|
|
|
Anmeldedatum: 26.03.09
|
|
|
|
Wohnort: Nähe München
|
|
|
|
Version: ab 2017b
|
|
|
|
|
|
|
Verfasst am: 07.08.2016, 18:33
Titel:
|
|
Hallo,
in der aktuellen MATLAB-Version gibt es dafür eine Funktion
movmean
, mit der man das direkt machen kann.
Grüße,
Harald
|
|
|
|
| baddy010 |
Themenstarter
Forum-Anfänger
|
|
Beiträge: 21
|
|
|
|
Anmeldedatum: 16.06.16
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 01.09.2016, 08:50
Titel:
|
|
| |
 |
 |
Ich muss diesen Beitrag nochmal ins Leben rufen. Leider kann ich die Funktion movmean nicht benutzen, weil ich nur eine Lizenz für die R2015b Version habe.
Daher die filter-Funktion, zu der ich eine Frage habe. Und zwar bekomme ich vom Prinzip her diese Art Messdaten raus. Man sieht im Bild Apolyfit, dass ein Messfehler im dargestellten Bereich vorkommt. Diesen würde ich gerne raus filtern. Dafür habe ich den Befehl filter wie unten im Code angewendet. Jedoch verändert sich im Verlauf nichts. Was mache ich falsch oder welche Funktion könnte mir dabei helfen, diesen Fehler zu glätten?
Hier mein Stück Code:
windowsize=5;
Afilter = filter(ones(1,windowsize)/windowsize,1,Channel_4_Data);
figure
plot(winkelint2(45000:50000),Channel_4_Data(45000:50000));
figure
plot(winkelint2(45000:50000),Afilter(45000:50000));
Vielen Dank!
| Beschreibung: |
|
Download |
| Dateiname: |

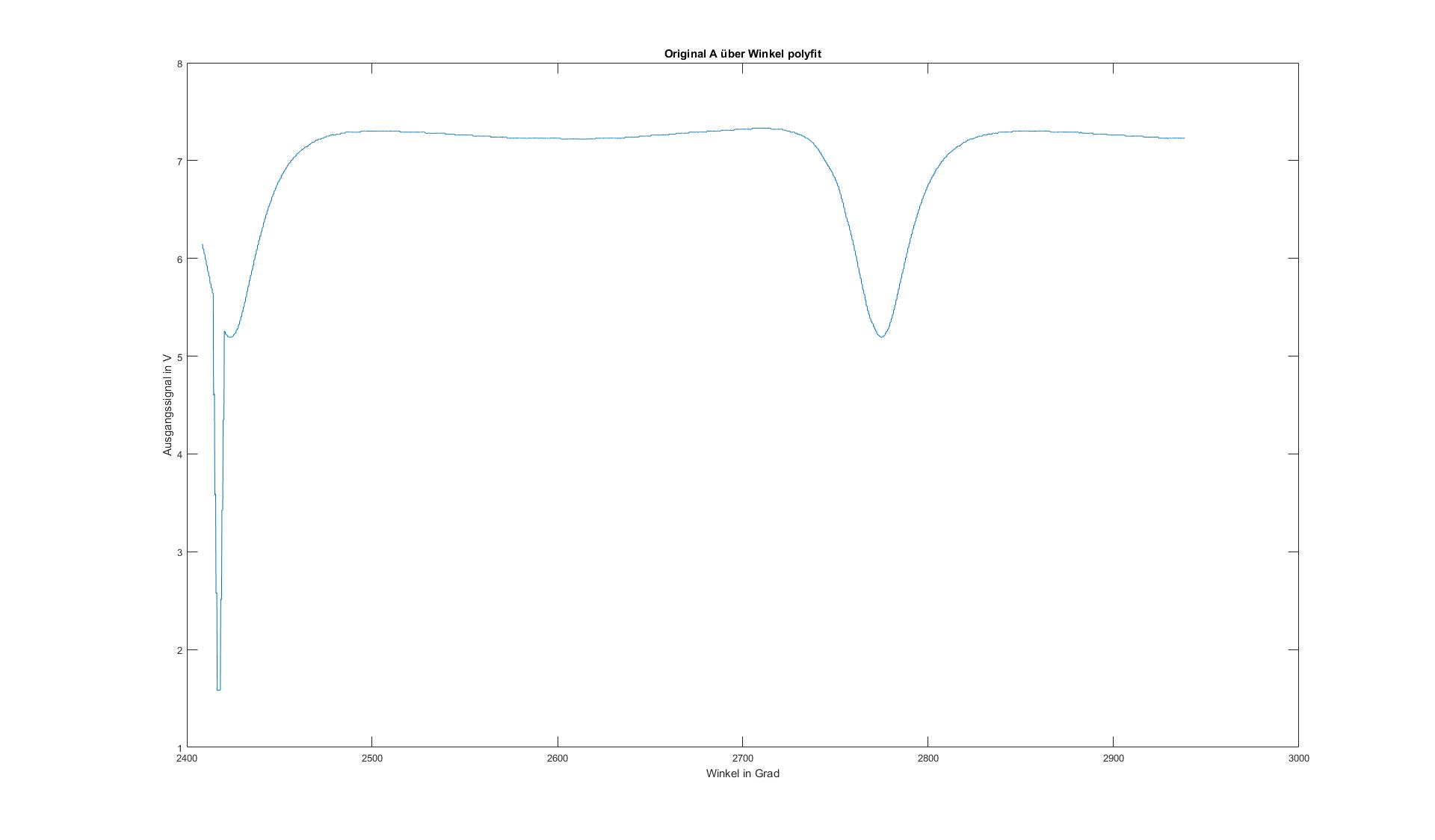

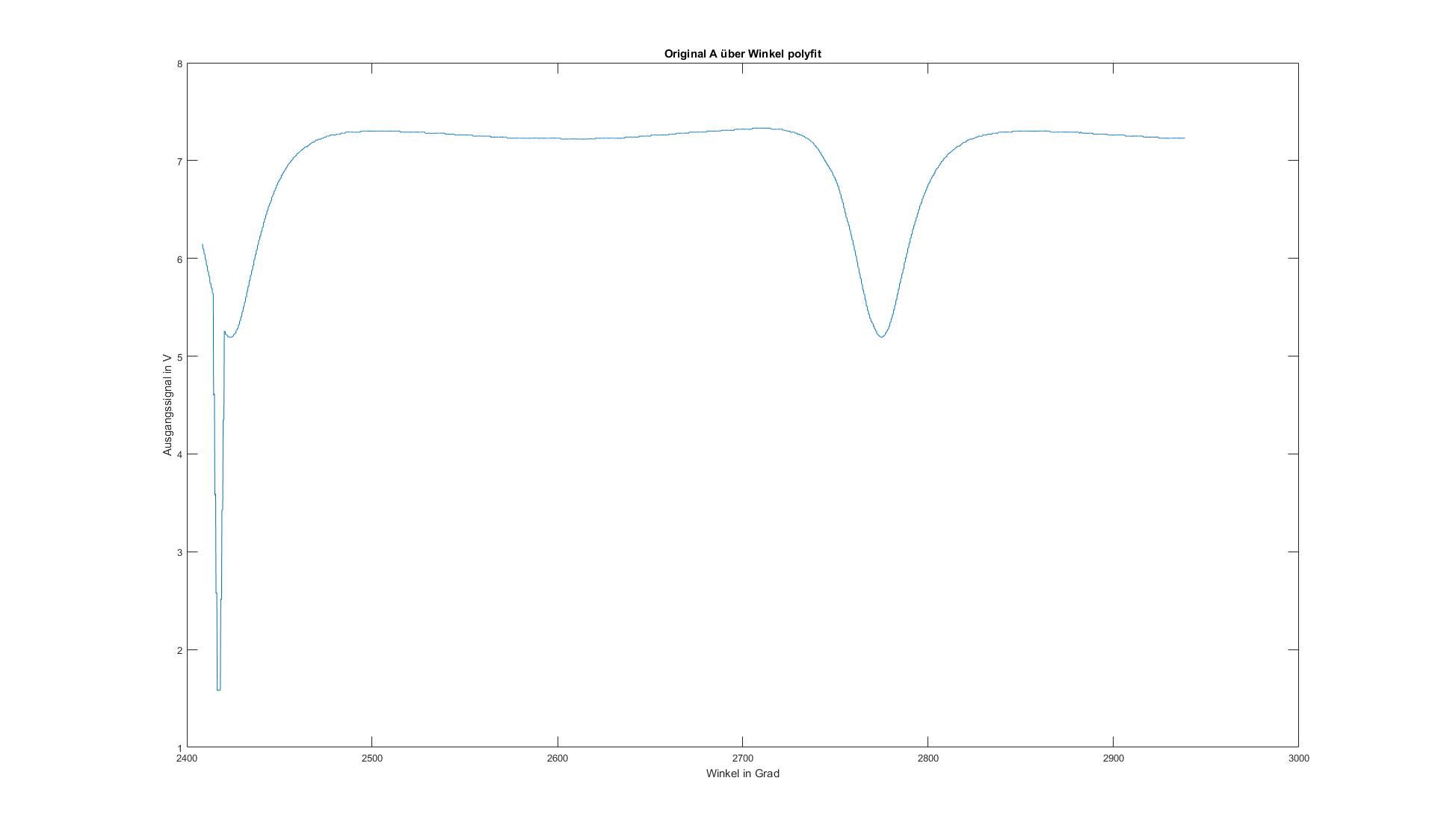

Apolyfit.jpg |
| Dateigröße: |
59.03 KB |
| Heruntergeladen: |
518 mal |
| Beschreibung: |
|
Download |
| Dateiname: |

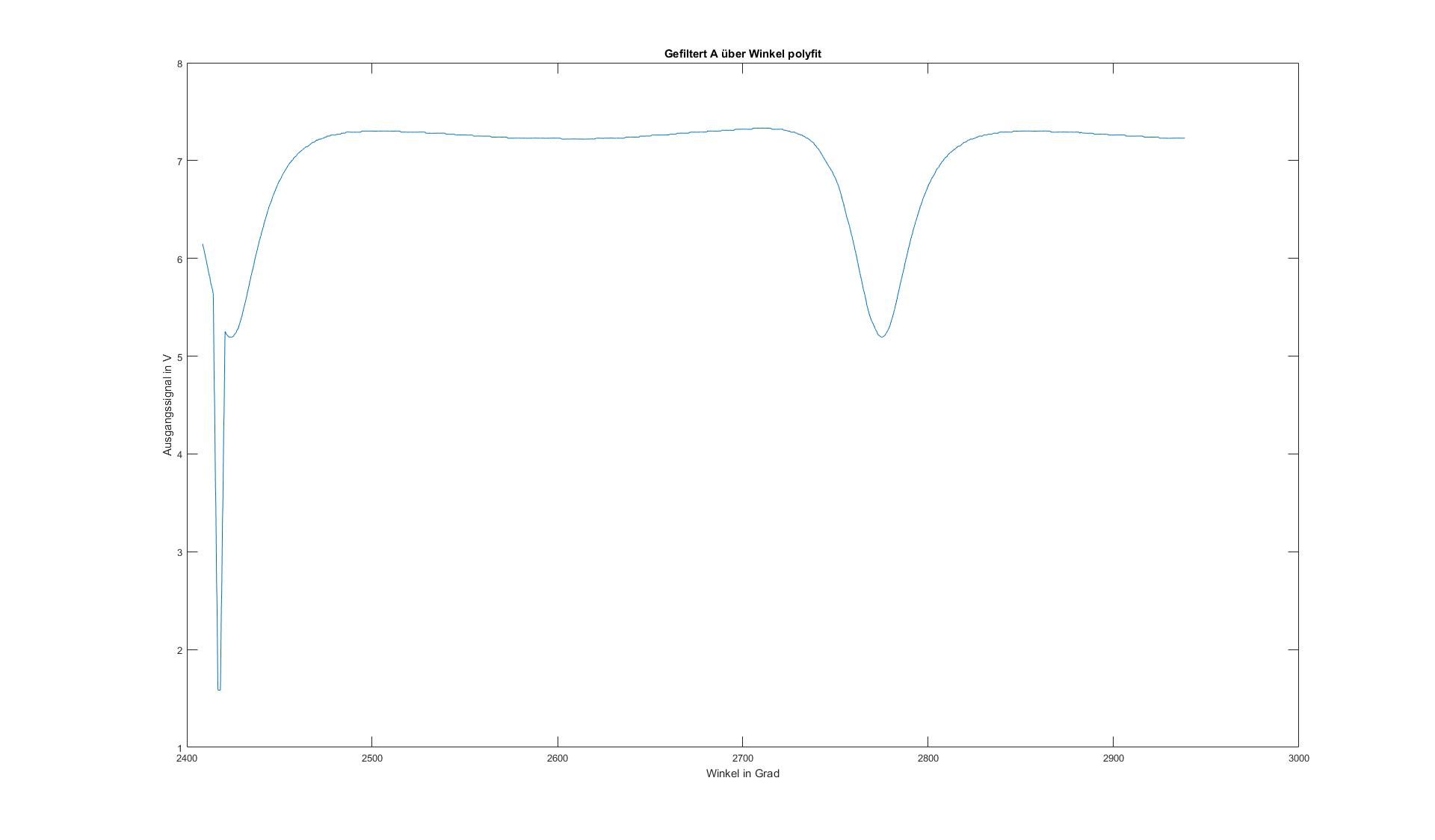

Afilterpolyfit.jpg |
| Dateigröße: |
58.75 KB |
| Heruntergeladen: |
617 mal |
|
|
|
|
| Harald |
Forum-Meister
|
|
Beiträge: 24.495
|
|
|
|
Anmeldedatum: 26.03.09
|
|
|
|
Wohnort: Nähe München
|
|
|
|
Version: ab 2017b
|
|
|
|
|
|
|
Verfasst am: 01.09.2016, 09:05
Titel:
|
|
Hallo,
probier doch mal eine größere windowSize. Es scheinen ja mehrere Messfehler am Stück zu sein.
Grüße,
Harald
|
|
|
|
|
|
|
