Titel: Mikrocontroller F2808 von Texas Instruments
|
 |
Hallo,
ich arbeite mit dem Mikrocontroller F2808 von Texas Instruments samt Experimenter Kit und Code Composer Studio v3 sowie Matlab Simulink. Ich möchte den Mikrocontroller für einen LLC resonnant DC/DC ,umd die IGBTs zu steueren.
wie kann man µc im Simulink matlab darstellen.
Danke
|
|
|
|
|
|
| knilumis_baltaM |
Forum-Century
|
|
Beiträge: 241
|
|
|
|
Anmeldedatum: 20.04.12
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 23.05.2013, 07:09
Titel:
|
|
|
Willst du den Controller selbst in Simulink simulieren? Das geht nicht. In der Embedded Coder Toolbox (ab 2011) hast du Blöcke um die I/Os und andere Peripherie zu benutzen. Damit erstellst du ein Modell, generierst den Code und lädst ihn auf den Controller. Für CCS v3.3 kann das Matlab automatisch machen.
|
|
|
|
| ashraf |
Themenstarter
Forum-Newbie
|
|
Beiträge: 6
|
|
|
|
Anmeldedatum: 22.05.13
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 23.05.2013, 13:21
Titel:
|
|
zuerst danke schön für deine Antworte:
ja ich weiss es, aber ich möchte mein IGBTs für (DC/DC Wandler)mit PWM steuern. und ich weiss es mit was soll ich anfangen. ich habe nicht vile mit Software.... kannst mit hilfen!
|
|
|
|
| knilumis_baltaM |
Forum-Century
|
|
Beiträge: 241
|
|
|
|
Anmeldedatum: 20.04.12
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 23.05.2013, 13:49
Titel:
|
|
Hast du dir schon die Beispielmodelle in der Embedded Coder Toolbox Hilfe angeschaut (Unter Help -> Embedded Coder -> Demos -> Simulink Coder demos -> ganz Unten TI C2000)? Da gibts Modelle für die Texas Instruments C2000 Controller.
Danach erstellst du ein Modell mit einem PWM Block und hängst ein Oszi an den PWM Ausgang des Entwickler Boards. Jetzt kannst du den PWM Block ändern (Code generieren und laden) und am Oszi schauen was rauskommt. Irgendwann solltes du dann wissen wie man Frequenz und Duty Cycle einstellt.
Du musst hier konkrete Fragen stellen und dann kann man helfen.
|
|
|
|
| ashraf |
Themenstarter
Forum-Newbie
|
|
Beiträge: 6
|
|
|
|
Anmeldedatum: 22.05.13
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 24.05.2013, 09:17
Titel:
|
|
hallo,

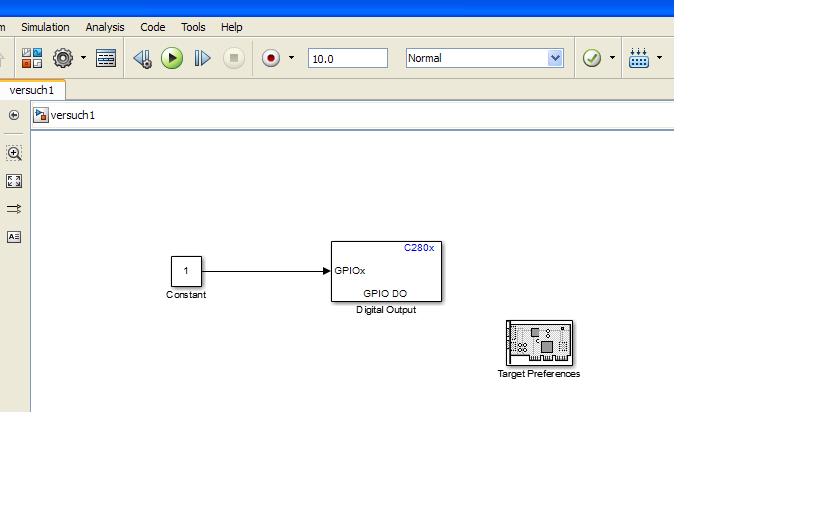

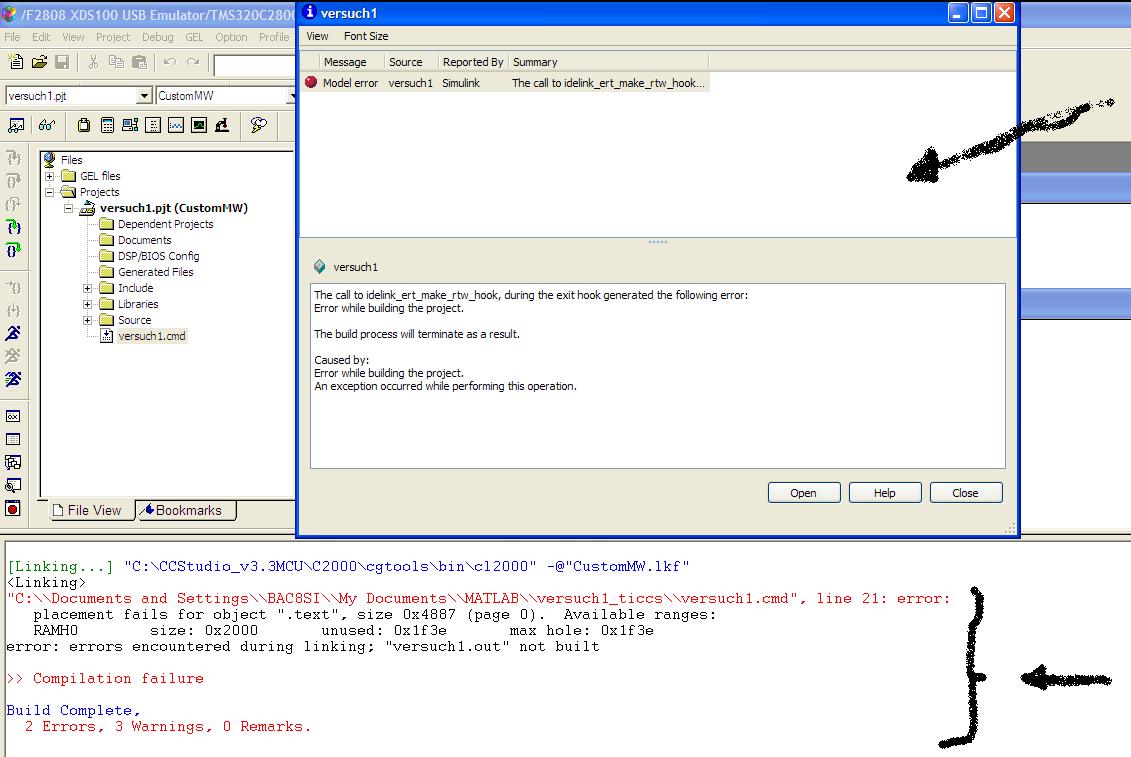

ich habe versucht ein LED zu blinken lassen wie sie siehen im Bild aber bekomm ich diese fehlermeldung?
kannst du mir sagen warum?
| Beschreibung: |
|
Download |
| Dateiname: |
fehler.JPG |
| Dateigröße: |
120.92 KB |
| Heruntergeladen: |
777 mal |
| Beschreibung: |
|
Download |
| Dateiname: |
test.JPG |
| Dateigröße: |
27.98 KB |
| Heruntergeladen: |
772 mal |
|
|
|
|
| knilumis_baltaM |
Forum-Century
|
|
Beiträge: 241
|
|
|
|
Anmeldedatum: 20.04.12
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 24.05.2013, 09:53
Titel:
|
|
|
Konnte Matlab den code generieren? Gibt es nur die Fehlermeldung beim compilieren im ccs oder steht noch was im matlab command window? Welches Experimentier kit hast du genau bzw. hast du es auch im Target Preference Block eingestellt?
|
|
|
|
| ashraf |
Themenstarter
Forum-Newbie
|
|
Beiträge: 6
|
|
|
|
Anmeldedatum: 22.05.13
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 24.05.2013, 10:01
Titel:
|
|
nur beim CCS aber matlab command nicht .
Target habe ich rechtig eingestellt.

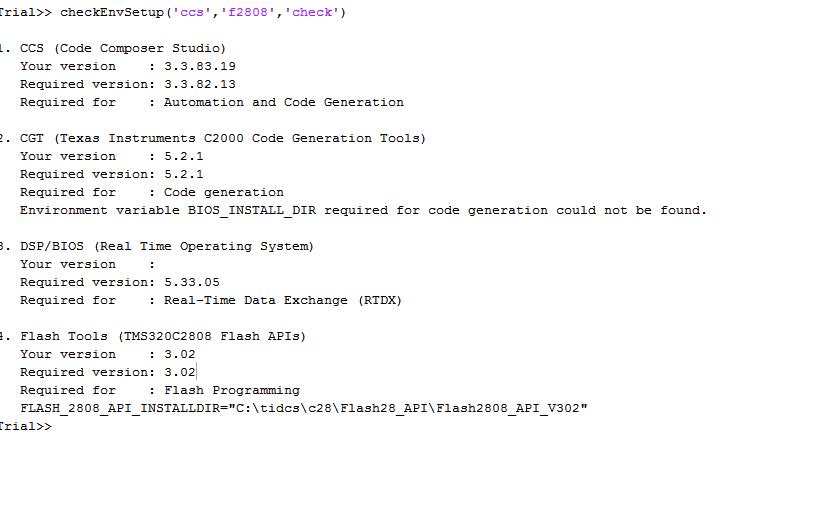

das bild zeigt dir checkEnvSetup von CCS
| Beschreibung: |
|
Download |
| Dateiname: |
check.JPG |
| Dateigröße: |
47.4 KB |
| Heruntergeladen: |
781 mal |
|
|
|
|
| knilumis_baltaM |
Forum-Century
|
|
Beiträge: 241
|
|
|
|
Anmeldedatum: 20.04.12
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 24.05.2013, 10:30
Titel:
|
|
|
Ist bei dir target c2000 custom? Könntest es vielleicht auch mit ccs v4 versuchen. Was der Fehler ist wüsst ich jetzt nicht.
|
|
|
|
| ashraf |
Themenstarter
Forum-Newbie
|
|
Beiträge: 6
|
|
|
|
Anmeldedatum: 22.05.13
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 24.05.2013, 14:24
Titel:
|
|
kannst du mir erklären was bedeutet die böock Converst(SI),und wozu barucht es man?
-manchmal finde ich fixdt(1,16,12) und manchmal fixdt(1,16,4).... was bedeutet das?
|
|
|
|
| knilumis_baltaM |
Forum-Century
|
|
Beiträge: 241
|
|
|
|
Anmeldedatum: 20.04.12
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 27.05.2013, 06:52
Titel:
|
|
Convert Block wird zur Datentypumwandlung genommen. Zum Beispiel von Double in Integer Typ.
fixdt(1,16,12) wandelt in eine Festkommazahl/Fixed-point arithmetic (google danach). fixdt(1,16,12) ist in Binärdarstellung und die Parameter geben an wo das Komma ist. Die 1 gibt an, dass es ein Vorzeichen hat.
Kannst fixdt(1,16,12) oder help fixdt auch mal in Matlab command window eingeben.
|
|
|
|
| ashraf |
Themenstarter
Forum-Newbie
|
|
Beiträge: 6
|
|
|
|
Anmeldedatum: 22.05.13
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 27.05.2013, 12:33
Titel:
|
|
|
wie kann man die Punkt position bei fixdt(1,32,?) oder fixdt(1,16,?) rechenen
|
|
|
|
|
|
|
