Titel: minimale Einschaltdauer IGBT / Signal halten
|
 |
Hallo,
ich habe das Gefühl was ich erreichen möchte ist ganz einfach, ich komme aber nicht drauf und kann nirgends einen ähnlichen Beitrag finden, also hier mein Problem:
Ich habe ein Signal, was das Gate eines IGBT ansteuert, d.h. ist das Signal größer null, wird der IGBT angeschaltet. Ich möchte nun eine minimale Einschaltzeit einstellen: ist das Signal größer null, soll es für eine Mindestzeit "anbleiben", bzw. soll das Signal für diese Mindestzeit gehalten werden.
Wie kann ich das realisieren?
Ich danke schon einmal für Vorschläge
|
|
|
|
|
|
| punkNgrind |
Forum-Century
|
|
Beiträge: 136
|
|
|
|
Anmeldedatum: 10.03.11
|
|
|
|
Wohnort: Hamburg
|
|
|
|
Version: R2014b
|
|
|
|
|
|
|
Verfasst am: 19.04.2011, 09:46
Titel:
|
|
Hallo LisaX,
ich habe gerade für meine Zwecke eine Ausschaltverzögerung gebaut die in Abhängigkeit von Schwellenwerten geschaltet wird. Der Ausgang ist boolean, mit dem du eventuell dann eine 'Switch' schalten kannst.
Vielleicht kannst du das so ummodeln, dass es für dich passt.
Ich will jetzt keine Garantie dafür übernehmen, dass alles einwandfrei läuft. Z.B. ist das SR- Flip Flop mit einem Memory-Block realisiert, so dass die Verzögerung mindestens 2*tasktime sein muss.
Na ja, ich hoffe es hilft dir einwenig weiter und eventuell kann noch jemand anderes in diesem Forum dazu was beisteuern.
| Beschreibung: |
|
Download |
| Dateiname: |
SR_FLIP_FLOP.mdl |
| Dateigröße: |
35.32 KB |
| Heruntergeladen: |
910 mal |
| Beschreibung: |
|
Download |
| Dateiname: |
Auschaltverz_m_Schwelle.mdl |
| Dateigröße: |
49.03 KB |
| Heruntergeladen: |
757 mal |
|
|
|
|
| punkNgrind |
Forum-Century
|
|
Beiträge: 136
|
|
|
|
Anmeldedatum: 10.03.11
|
|
|
|
Wohnort: Hamburg
|
|
|
|
Version: R2014b
|
|
|
|
|
|
|
Verfasst am: 19.04.2011, 12:16
Titel:
|
|
okay, die auschaltverzögerung macht noch einige probleme. zeitverzögerung bleibt aus irgendwelchen gründen nicht konstant.
muss da doch noch einiges an arbeit reinstecken.
|
|
|
|
| punkNgrind |
Forum-Century
|
|
Beiträge: 136
|
|
|
|
Anmeldedatum: 10.03.11
|
|
|
|
Wohnort: Hamburg
|
|
|
|
Version: R2014b
|
|
|
|
|
|
|
Verfasst am: 21.04.2011, 11:01
Titel:
|
|
Also, ich hoffe ich habe es jetzt geschafft eine Ausschaltverzögerung zu realisieren. Daher hier das neue Modell.
| Beschreibung: |
| Ausschaltverzögerung (getriggerbar) |
|
Download |
| Dateiname: |
TOF_3.mdl |
| Dateigröße: |
34.42 KB |
| Heruntergeladen: |
874 mal |
|
|
|
|
| canalex |
Forum-Newbie
|
|
Beiträge: 1
|
|
|
|
Anmeldedatum: 09.02.11
|
|
|
|
Wohnort: ---
|
|
|
|
Version: 2006a/2009a
|
|
|
|
|
|
|
Verfasst am: 27.04.2011, 19:49
Titel:
|
|
Hallo LisaX
wenn du deine mindest Einschaltdauer abhängig von deiner Sampletime ist kannst du den Unit Delay nehmen, wenn es ein vielfaches deiner Sampletime ist kannst du den Integer Delay nehmen, den gibt es auch mit nem Trigger Port. Ich hoffe das hilft dir weiter und das ich deine Frage richtig verstanden habe.
Gruß
| Beschreibung: |
|
Download |
| Dateiname: |
untitled1.mdl |
| Dateigröße: |
22.88 KB |
| Heruntergeladen: |
781 mal |
|
|
|
|
| gruenlein |
Forum-Newbie
|
|
Beiträge: 2
|
|
|
|
Anmeldedatum: 14.10.14
|
|
|
|
Wohnort: Erlangen
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 14.10.2014, 15:59
Titel: ähnliches Problem
|
|
Hallo,
ich habe ein ähnliches Problem und möchte den Thread wieder aufgreifen:

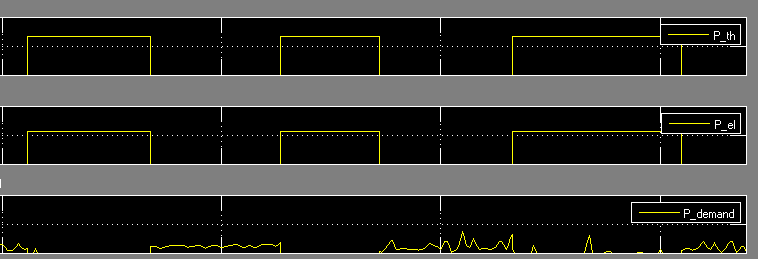

Ein Signal der Simulink-Simulation gibt 0 bzw. x aus, und ich möchte jetzt die Dauer der Ausgabe "x" messen bzw. einen Minimalwert festlegen. Wie kann ich das bewerkstelligen? x bleibt dabei immer gleich.
| Beschreibung: |
|
Download |
| Dateiname: |
1-0.PNG |
| Dateigröße: |
6.55 KB |
| Heruntergeladen: |
654 mal |
|
|
|
|
| gruenlein |
Forum-Newbie
|
|
Beiträge: 2
|
|
|
|
Anmeldedatum: 14.10.14
|
|
|
|
Wohnort: Erlangen
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 21.10.2014, 10:41
Titel:
|
|
|
da hat wohl niemand eine Lösung?
|
|
|
|
|
|
|
