mit Matlab berechnete Formel in MS-Office importieren


Idefix_1024
Forum-Century

Forum-Century

Beiträge: 230
Anmeldedatum: 16.10.08
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 11.02.2009, 15:16     Titel: mit Matlab berechnete Formel in MS-Office importieren
  Antworten mit Zitat
Wie kann ich ein recht unhandliches Ergebnis (ein riesen Gleichungssystem nach umfangreicher symbolischer Rechnung) von Matlab in PowerPoint oder Word importieren?

derzeit verwende ich den Befehl
Code:

latex(Ergebnis)



und schaue mir dann das Ergebnis mit http://www.texify.com/ an

leider muss ich dann das Ergebnis abtippen um daraus eine Formel in Word bzw. PowerPoint zu bekommen...
jaja ich weiß ich soll Latex verwenden... aber auch da muss man noch einiges von Hand verbessern bis die Gleichung gut lesbar ist.

Gibt es noch andere Möglichkeiten?
Private Nachricht senden Benutzer-Profile anzeigen


Gast



Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 11.02.2009, 16:15     Titel:
  Antworten mit Zitat
Vielleicht kannst Du sowas in der Art machen
Code:
syms x
f = taylor(log(1+x),10);
ltx=latex(f);
axis off
text(0,0.5,['$$' ltx '$$'],'FontSize',16,'interpreter','latex')

Daraus dann eine Grafik, die in die gewünschte Anwendung eingefügt wird.
Ginge evtl. automatisch mit ActiveX.

Andreas Goser
Forum-Meister

Forum-Meister

Beiträge: 3.654
Anmeldedatum: 04.12.08
Wohnort: Ismaning
Version: 1.0
     Beitrag Verfasst am: 11.02.2009, 16:16     Titel:
  Antworten mit Zitat
Bitte unbedingt mit R2008b arbeiten, da sysmbolisch Mathematik nicht nur mit der Mupad Engine gemacht wird, sondern auch genau solche einfache Export-Funktionalitäten dazu gekommen sind.

Andreas
Private Nachricht senden Benutzer-Profile anzeigen E-Mail senden

Gast



Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 11.02.2009, 16:20     Titel:
  Antworten mit Zitat
Kannst Du das ein bisschen näher ausführen, Andreas? Klingt interessant.
Meinst Du das vielleicht im Rahmen von 'Publishing M-Files'?

Idefix_1024
Themenstarter

 Forum-Century

Forum-Century

Beiträge: 230
Anmeldedatum: 16.10.08
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 11.02.2009, 16:23     Titel:
  Antworten mit Zitat
danke!

eine wirklich interessante Idee!

In den syms darf dann aber kein R_1 zB vorkommen... das versteht der Interpreter dann nämlich nicht :-(

aber wie es scheint ist das von Matlab nunmal nicht so gedacht... mal sehen... evtl kann man sich auch eine Funktion bauen, die einen "besseren" latex code ausgibt...
Private Nachricht senden Benutzer-Profile anzeigen

Gast



Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 11.02.2009, 16:29     Titel:
  Antworten mit Zitat
Bei mir klappt es:
Code:
syms x R_1 R_2
f = x*sqrt(R_1+R_2);
ltx=latex(f);
axis off
text(0,0.5,['$$' ltx '$$'],'FontSize',16,'interpreter','latex')

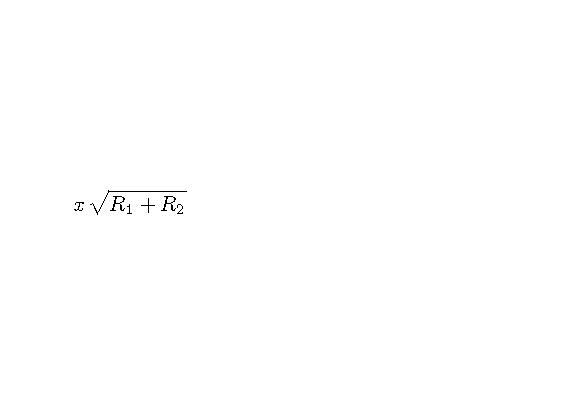

 Beschreibung:

Download
 Dateiname:  latex.png
 Dateigröße:  2.09 KB
 Heruntergeladen:  1034 mal

Andreas Goser
Forum-Meister

Forum-Meister

Beiträge: 3.654
Anmeldedatum: 04.12.08
Wohnort: Ismaning
Version: 1.0
     Beitrag Verfasst am: 11.02.2009, 16:35     Titel:
  Antworten mit Zitat
Gerne, hier sind ein paar Hinweise. Mit MUPAD startet man ab R2008b das Mupad Notebook:

http://www.mathworks.com/access/hel.....olbox/symbolic/mupad.html

Dann gibt man z.B. symbolischen Code so ein:

Code:
2^(1/2)/(PI^(1/2)*exp(x^2/2))


Das Erebnis ist dann eine hübsche Formel die man entweder einfach durch copy/paste kopieren kann, oder als Latex Code. Beides über das Kontextmenü. Man kann übrigens auch C Code bekommen!

Andreas
Private Nachricht senden Benutzer-Profile anzeigen E-Mail senden

Gast



Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 11.02.2009, 16:39     Titel:
  Antworten mit Zitat
Nett, wirklich nett!

Gast



Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 11.02.2009, 16:47     Titel:
  Antworten mit Zitat
Idefix_1024 hat Folgendes geschrieben:
danke!

eine wirklich interessante Idee!

In den syms darf dann aber kein R_1 zB vorkommen... das versteht der Interpreter dann nämlich nicht Sad

aber wie es scheint ist das von Matlab nunmal nicht so gedacht... mal sehen... evtl kann man sich auch eine Funktion bauen, die einen "besseren" latex code ausgibt...


Ah, ich sehe. Ein Versionsproblem.
Man könnte den Latex-String evtl. passend bearbeiten, z.B. durch
Code:
ltx=strrep(ltx,'\_','_');
oder so.
