Verfasst am: 07.04.2014, 17:46 Titel: MMap lambert proj: problem beim longitude verschieben

Hallo Leute,

ich möchte für meine Daten mit der lambert projection einfach einen Ausschnitt der Nordhalbkugel plotten. Hier mein Beispiel.

Der Vektor longitude geht am Anfang von 0-360, Mmap toolbox braucht jedoch -180 bis 180, ein bekanntes Problem wie ich denke.

Seltsamerweise funktioniert der untere Code für die Daten test1.mat, aber nicht für test2.mat obwohl beide nur ein unerschiedlich großes Gitter haben. Vlt könnte jemand so nett sein, das ganz kurz auch mal bei sich zu probieren. Ich finde den Fehler einfach nicht. Bei anderen Projectionen (z.B. Mercator) funktioniert es.

(eigentlich ist nur der Teil mit dem Verschieben der longitude wichtig)

Code:

%% contourf section plot with lambert-proj

clc; close all; clear all;
%% Input (has to be set manually for each plot )

ddir=('E:\Texte\Studium\Bachelorarbeit\SeasonalCycle\Output\');
sdir=('E:\Texte\Studium\Bachelorarbeit\SeasonalCycle\Plots\');

load(strcat(ddir,'test2.mat'));

savefile='Sd_R2_NH';

value=T_mean; %in der Form (lon,lat)
lat=latitude;
lon=longitude;

%choose section displayed (in lat/lon)

lat_min=30;
lat_max=90;
lon_min=-180;
lon_max=180;

lat_grid_nr=5; %number gridlines
lon_grid_nr=10;

value_max=6000; %higher values -> white

Titel='Temperatur';
colorbar_range=[-30 30];
colorbar_title='T in °C';

%%
% check longitude (Hier kommt dieses Verschieben der Longitude ins %Spiel)

if max(lon)>180
east=find(lon<=180);
west=find(lon>=180);
%lon(west)=lon(west)-360;
lon=cat(1,lon(west)-360,lon(east));
value=cat(1,value(west,:),value(east,:));
end

value(value>value_max)=NaN;

figure
hold on;

m_proj('Lambert','long',[lon_min lon_max],'lat',[lat_min lat_max]);

m_contourf(lon,lat,value',80,'linecolor','none');
m_coast('color','k','linewidth',1);
m_grid('xtick',lon_grid_nr,'ytick',lat_grid_nr,'yaxislocation','left','fontsize',8);

title(Titel);

c=colorbar('vert');
caxis(colorbar_range);
zlab = get(c,'ylabel');
set(zlab,'String',colorbar_title);

%print('-f1','-depsc2',[sdir,strcat([savefile,'.eps'])]);

Funktion ohne Link?

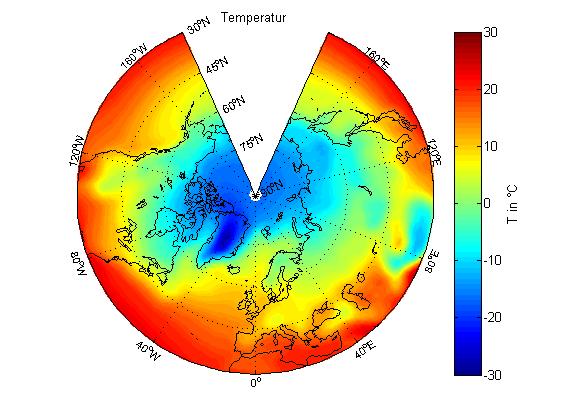

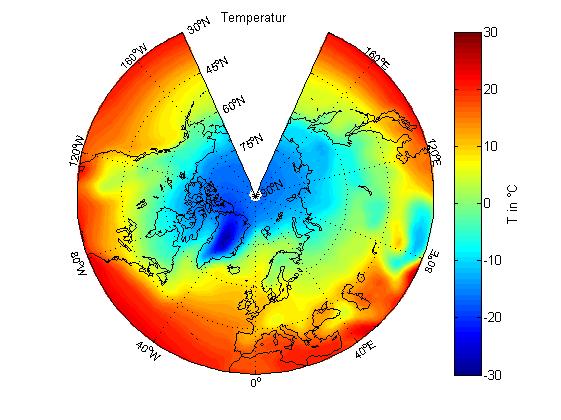

Heraus bekomme ich die folgenden Bilder für die beiden Datensätze.

VIelen Dank.


Beschreibung:

Download

Dateiname:


Dateigröße:

43.78 KB

Heruntergeladen:

590 mal


Beschreibung:

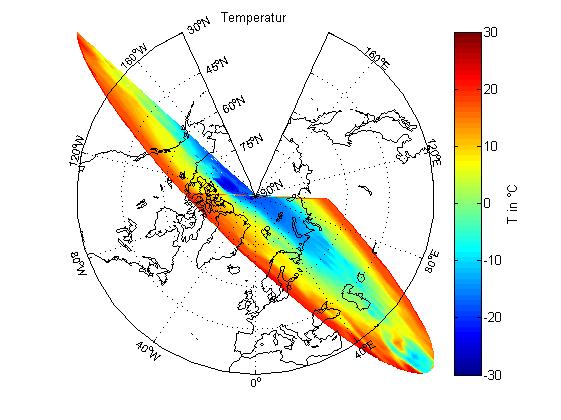

Ja, das ist das Problem wie ihr seht. Der einzige Unterschied zu Test1 ist, dass die Daten auf einem kleineren Gitter vorliegen.

Download

Dateiname:


Dateigröße:

45.29 KB

Heruntergeladen:

528 mal

Mmap_test.zip

Beschreibung:

Hier sind die erwähnten Daten test1.mat und test2.mat drin.

Download

Dateiname:

Mmap_test.zip

Dateigröße:

99.24 KB

Heruntergeladen:

511 mal

intasys

Themenstarter

Forum-Newbie


	Beiträge: 2

	Anmeldedatum: 07.04.14

	Wohnort: ---

	Version: ---

Verfasst am: 10.04.2014, 08:02 Titel:

Hallo Leute,

hat jemand einfach nur eine Idee, womit das zusammenhängen könnte? Ihr könnt euch ja mal kurz die beiden hochgeladenen Plots ansehen. Der einzige Unterschied zwischen beiden ist, dass size(value) und dementsprechend auch size(lat) und size(lon) anders sind.

Wäre um Hilfe dankbar.
