Msgbox oder Dialogfenster in Simulink |
|
| Mope_D |
Forum-Newbie
|
 |
Beiträge: 3
|
|
|
|
Anmeldedatum: 23.11.12
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
 |
|
Verfasst am: 23.11.2012, 12:55
Titel: Msgbox oder Dialogfenster in Simulink
|
 |
| |
 |
 |
Hallo liebe Matlabforisten,
ich stehe vor einem Problem bei dem ich nicht weiterkomme. Auch stundenlange Google- und GOMatlabsuche blieben erfolglos.
Ich arbeite zurzeit an einer Trocknersimulation die fast fertig ist. Ich möchte nun noch eine Funktion einbauen, so dass unrealistische Eingabewerte die Simulation zum Abbruch bringen und den Nutzer auf die falschen Eingabewerte aufmerksam macht anstatt einfach als Ergebnis '0' auszugeben. Dazu vergleiche ich mit einem Relational Operator die Eingangswerte auf Ober- und Untergrenzen. Sollte ein Wert die Grenze überschreiten wird ein STOP-Block aufgerufen und mit einer if-Funktion ein spezifischer Fehlercode an einen Matlabfcnblock gesendet. In diesem wollte ich nun folgenden Code einfügen:
Nun scheint aber eine msgbox in embedded functions nicht zu funktionieren.
Gibt es irgendeine Möglichkeit mit dem Nutzer des Programms zu interagieren - ihm irgendwie diese Fehlermeldungen anzuzeigen?

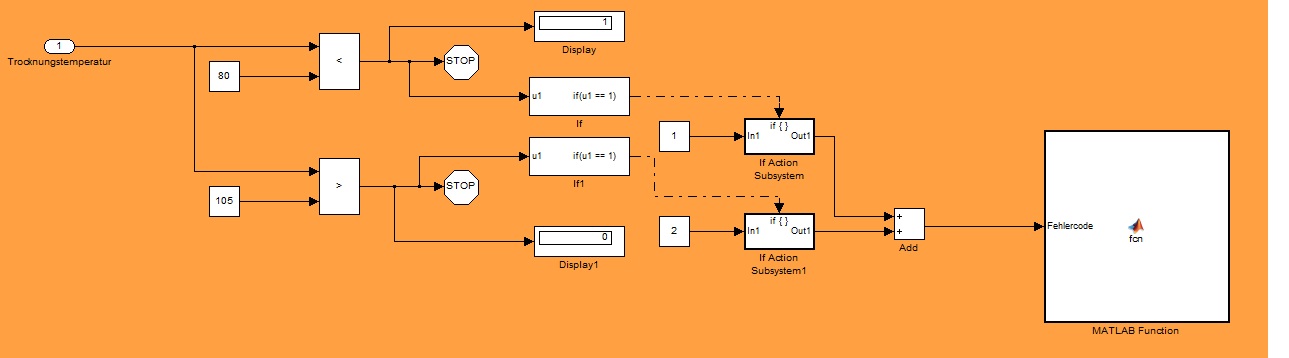

Zum besseren Verständnis habe ich den relevanten Teil des Simulinksystems angehängt.
Mit freundlichen Grüßen,
Moritz
| Beschreibung: |
|
Download |
| Dateiname: |
Fehlercode.jpg |
| Dateigröße: |
53.91 KB |
| Heruntergeladen: |
724 mal |
|
|
|
|
|
|
| knilumis_baltaM |
Forum-Century
|
|
Beiträge: 241
|
|
|
|
Anmeldedatum: 20.04.12
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 26.11.2012, 09:39
Titel:
|
|

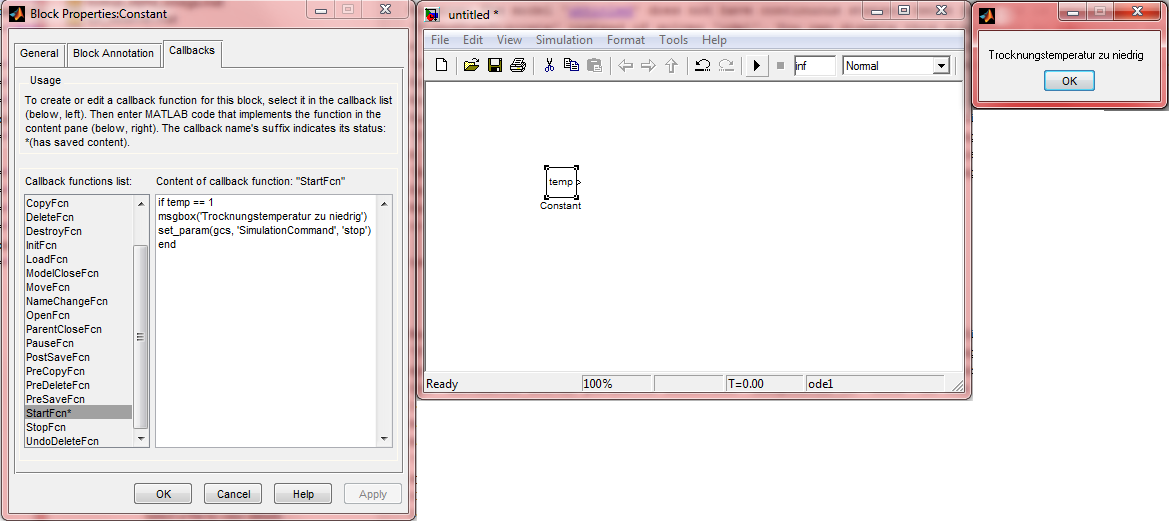

Wie werden die Eingabewerte eingegeben? Als Maskparameter? Dan könntest du callback funktionen vom Constant Block verwenden. Siehe dir das Bild als einfaches Beispiel an. Habe da die Callback Funktion "Simulations Start" benutzt. Vielleicht hilft dir das.
| Beschreibung: |
|
Download |
| Dateiname: |
hinweisfenster.png |
| Dateigröße: |
125.42 KB |
| Heruntergeladen: |
781 mal |
|
|
|
|
| Mope_D |
Themenstarter
Forum-Newbie
|
|
Beiträge: 3
|
|
|
|
Anmeldedatum: 23.11.12
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 27.11.2012, 15:14
Titel:
|
|
Hallo knilumis_baltaM,
danke für deine Antwort. Ich habe vorher noch nie von Maskparametern gehört, also
habe ich versucht mich schlau zu machen. Eigentlich sollten die Parameter auf der
obersten Ebene durch einfache Constant-Blöcke gesetzt werden. Die Mask-Variante
ist aber als Eingabe deutlich schöner.
Ich habe allerdings noch Probleme bei der Ausführung. Bei einem Testsystem bekomme
ich immer den Fehler
"Undefined function or variable 'temp'".
Also habe ich die Variable "temp" in Matlab deklariert. Jetzt ist es aber egal was
ich in die Mask eingebe, die StartFcn in den Block Properties bezieht sich immer auf
den Startwert in Matlab. Dadurch macht dann die if-Abfrage auch keinen Sinn. wie

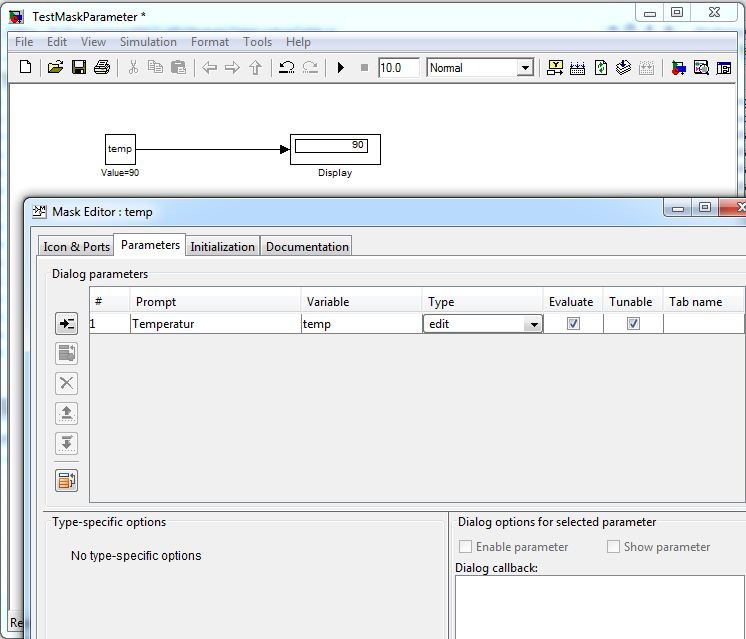

hast du das hinbekommen? Im Anhang habe ich die Maskeinstellungen für den Constant-Block
gepostet.
MfG,
Moritz
| Beschreibung: |
|
Download |
| Dateiname: |
MaskParameter.JPG |
| Dateigröße: |
67.84 KB |
| Heruntergeladen: |
780 mal |
|
|
|
|
| knilumis_baltaM |
Forum-Century
|
|
Beiträge: 241
|
|
|
|
Anmeldedatum: 20.04.12
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 28.11.2012, 08:16
Titel:
|
|
Ich hab dir mal zwei Möglichkeiten zum "range check" im Testmodel gemacht. Schau mal, ob du es jetzt gebrauchen könntest.
| Beschreibung: |
|
Download |
| Dateiname: |
mask_test.mdl |
| Dateigröße: |
32.18 KB |
| Heruntergeladen: |
498 mal |
|
|
|
|
| Mope_D |
Themenstarter
Forum-Newbie
|
|
Beiträge: 3
|
|
|
|
Anmeldedatum: 23.11.12
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 03.12.2012, 15:46
Titel:
|
|
Hallo knilumis_baltaM,
ich habe das Problem mit deiner Testdatei lösen können. Ich hatte vergessen die Variable
in Anführungszeichen zu setzen. Außerdem habe ich die Version mit der callback function
bei Simulationsstart benutzt, da es irgendwie bei der dialog callback function zu Problemen
kam. Jetzt funktioniert es.
Danke nochmal für deine Hilfe.
|
|
|
|
|
|
|
