Multi Inlet-Outlet Speicher



tp4G
Forum-Newbie

Forum-Newbie


Beiträge: 1
Anmeldedatum: 26.04.20
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 26.04.2020, 13:09     Titel: Multi Inlet-Outlet Speicher
  Antworten mit Zitat
Hallo Carnot Toolbox community,

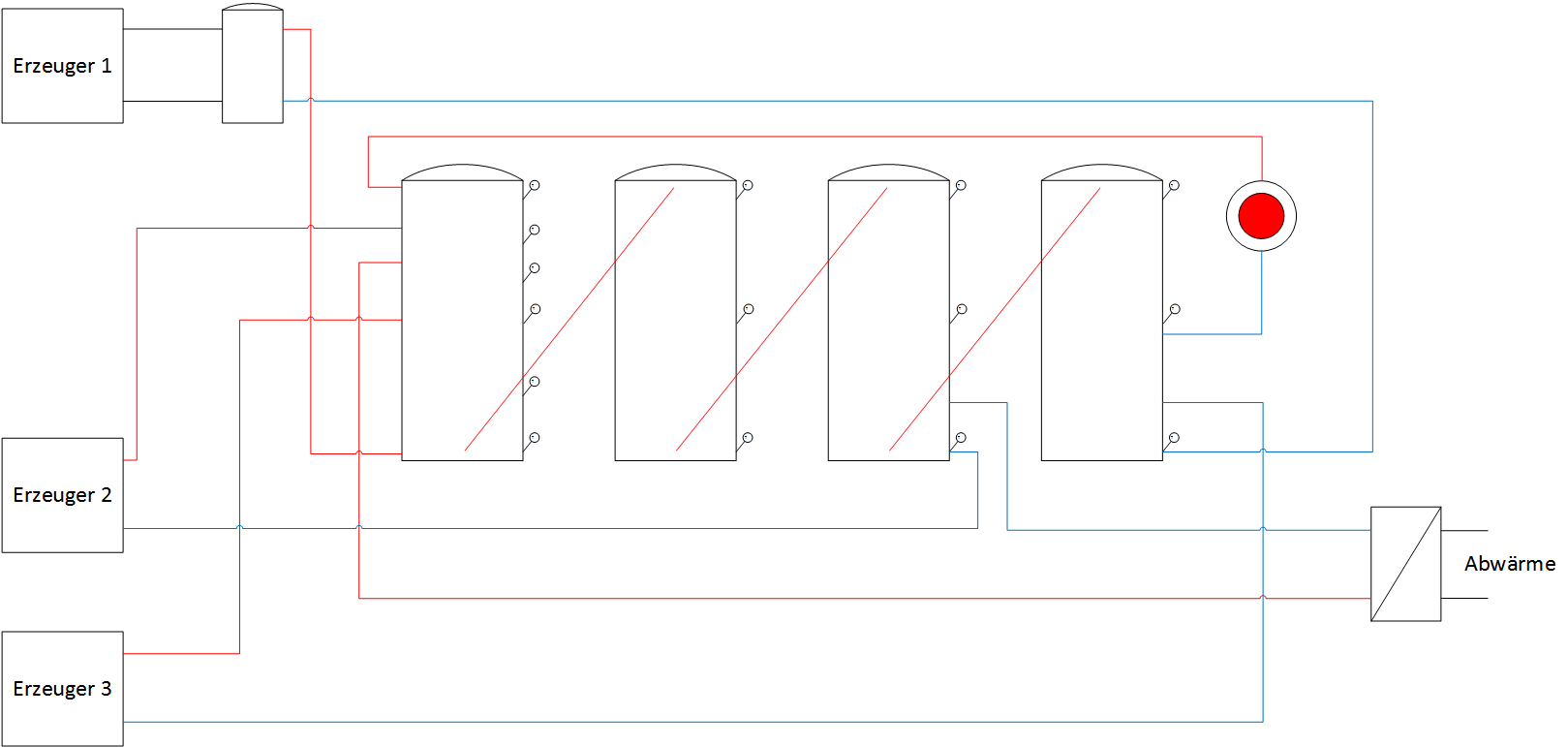

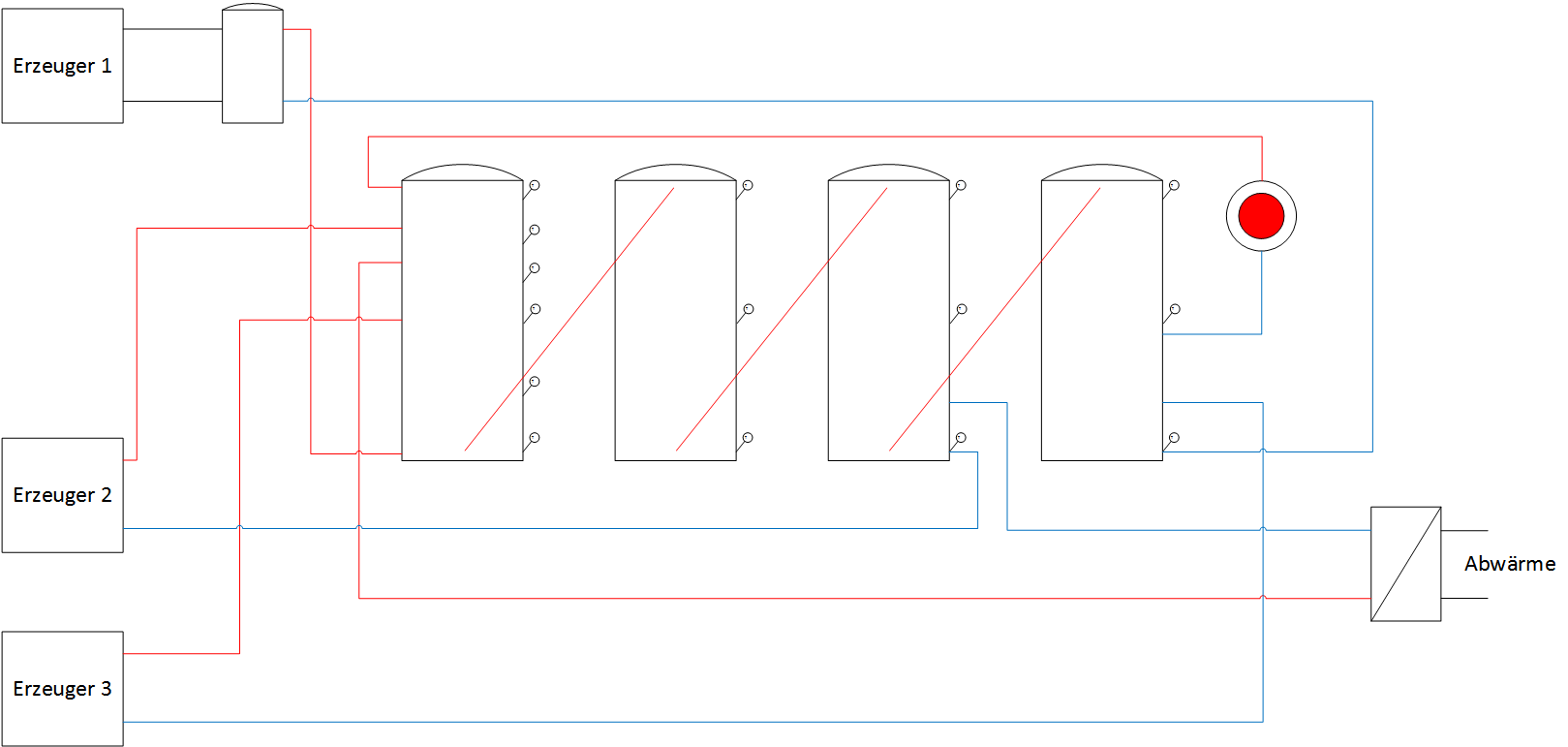

ich versuche eine Reihenschaltung von 4 Pufferspeichern, mit unterschiedlicher Anzahl an Inlets und Outlets abzubilden (siehe Anhang Prinzipschaltbild).
Der erster Speicher hat 4 Inlets mit unterschiedlichen Temperaturen und Massenströme und 2 Outlets, eine für die Lastversorgung (oben links) und eine für den zweiten Speicher (unten). Der Zweite Speicher hat einen Inlet und einen Outlet und lässt sich problemlos mit dem Storage_Typ_0 abbilden. Die andere zwei Speicher haben einen Inlet und 3 Outlets.
Für den ersten Speicher habe ich die Ports auf 6 erhöht (storage_Tnodes) und die zusätzlich benötigte Pipe_Connections für die Inlets und Outlets erstellt.
Das Problem hier besteht darin, dass für jede Pipe_Connection unbedingt die relative Höhe von Inlet und Outlet eingegeben werden. In meinem Fall sind die aber nicht paarweise, weil die VL und RL der Erzeuger nicht in den selben Speicher enden.
Hat jemand sowas bereits gemacht?

Vielen Dank im Voraus!

Grüße
Theo

 Beschreibung:

Download
 Dateiname:  Prinzipschaltbild_Speichersystem_Multi-Energy-System.png
 Dateigröße:  36.47 KB
 Heruntergeladen:  462 mal
Private Nachricht senden Benutzer-Profile anzeigen


askep
Forum-Anfänger

Forum-Anfänger


Beiträge: 25
Anmeldedatum: 04.06.19
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 27.04.2020, 10:23     Titel:
  Antworten mit Zitat
Sie müssen nicht paarweise sein. Der Austritt kann auch in einen anderen Speicher gehen. Jeder Erzeuger ist als eigener Kreis zu implementieren. D.h. es müssen in diesem Fall die Leitungen zwischen den Speichern mehrfach ausgeführt werden. Das kann dazu führen, dass manche Anschlüsse in der Simulation mehrfach vorkommen obwohl physikalisch nur ein mal vorhanden. Ich habe ein kleines Beispiel mit 3 Kreisen angehängt, wie das ungefähr aussehen kann. Bei der Verbindung der Speicher ist jeweils Austrittshöhe Speicher 1 und Eintrittshöhe Speicher 2 gleich.

Gruß
Patrick

Multistorage_Example.zip
 Beschreibung:

Download
 Dateiname:  Multistorage_Example.zip
 Dateigröße:  24.61 KB
 Heruntergeladen:  465 mal
